| Номер в госреестре | 78842-20 |
| Наименование СИ | Ареометры стеклянные |
| Обозначение типа СИ | АОН-1, АОН-2, АОН-3, АОН-4, АНТ-1, АНТ-2, АН, АМ, АМТ, АУ, АЭ-1, АЭ-2, АК, АГ, АСП-1, АСП-2, АСП-3, АСП-Т, АСТ-1, АСТ-2, АС-2, АС-3, АЭГ |
| Изготовитель | ЧАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ареометры стеклянные АОН-1, АОН-2, АОН-3, АОН-4, АНТ-1, АНТ-2, АН, АМ, АМТ, АУ, АЭ-1, АЭ-2, АК, АГ, АСП-1, АСП-2, АСП-3, АСП-Т, АСТ-1, АСТ-2, АС-2, АС-3, АЭГ (далее - ареометры) предназначены для измерений плотности, относительной плотности и концентрации веществ в двухкомпонентных растворах.
Принцип действия ареометров основан на законе Архимеда.

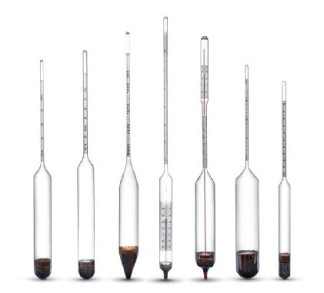

Ареометры изготавливаются из прозрачного стекла, свободного от напряжения, в форме цилиндра, запаянного с обоих концов.
В верхней части ареометра припаян стеклянный, закрытый сверху, полый стержень круглого сечения, внутри которого размещена бумажная полоска с нанесенной шкалой.
Нижняя часть ареометра наполнена балластом, который придает ему необходимый вес и обеспечивает вертикальное положение при его погружении в жидкость.
Ареометры выпускаются в 23-х модификациях, которые отличаются по функциональному назначению, диапазонам измерений, нормированным значениям допускаемой погрешности, габаритным размерам. Наименование модификаций ареометров, условные обозначения и назначения приведены в таблице 1. Ареометры АНТ-1, АНТ-2, АМТ, АСП-Т, АСТ-1, АСТ-2, АЭГ изготавливаются с встроенным термометром. Пломбирование ареометров не предусмотрено.
А
/\
/ \
/
\
А
• ш Т
1 V
Таблица 1 - Наименование модификаций, условные обозначения и назначение ареометров стеклянных
| Наименование модификации | Условное обозначение | Назначение |
| Ареометры общего назначения | АОН-1 | Для измерений плотности жидкости |
| АОН-2 | ||
| АОН-3 | ||
| АОН-4 | ||
| Ареометры для нефти | АНТ-1 | Для измерений плотности нефти и нефтепродуктов |
| АНТ-2 | ||
| АН | ||
| Ареометры для молока | АМ | Для измерений плотности молока, пахты и сыворотки |
| АМТ | ||
| Ареометры для урины | АУ | Для измерений плотности урины |
| Ареометры для электролита | АЭ-1 | Для измерений плотности электролита в кислотных и щелочных аккумуляторах |
| АЭ-2 | ||
| Ареометры для кислот | АК | Для измерений плотности кислот |
| Ареометры для грунта | АГ | Для определения гранулометрического состава глинистых грунтов |
| Ареометры для спирта | АСП-1 | Для измерений объемной концентрации этилового спирта в водных растворах |
| АСП-2 | ||
| АСП-3 | ||
| АСП-Т | ||
| Ареомеры-гидрометры | АЭГ | Для измерений концентрации этиленгликоля |
| Ареометры-сахаромеры | АСТ-1 | Для измерений массовой концентрации сахара в водных растворах |
| АСТ-2 | ||
| АС-2 | ||
| АС-3 |
Ареометры градуированы для температуры плюс 20 °С.
отсутствует.
Метрологические и технические характеристики приведены в таблицах 2 - 8.
Таблица 2 - Метрологические характеристики ареометров стеклянных общего назначения, ареометров для нефти, ареометров для молока, ареометров для урины, ареометров для электролита, ареометров для кислот, ареометров для грунта_
| Модификация | Диапазон измерений плотности, кг/м3 | Цена деления шкалы, кг/м3 | Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | |
| 1 | 2 | 3 | 4 | |
| АОН-1 | от 700 до 760 | |||
| от 760 до 820 | ||||
| от 820 до 880 | ||||
| от 880 до 940 | ||||
| от 940 до 1000 | ||||
| от 1 | 000 до 1060 | |||
| от 1 | 060 до 1120 | |||
| от 1 | 120 до 1180 | |||
| от 1 | 180 до 1240 | |||
| от 1 | 240 до 1300 | 1 | ±1 | |
| от 1 | 300 до 1360 | |||
| от 1 | 360 до 1420 | |||
| от 1 | 420 до 1480 | |||
| от 1 | 480 до 1540 | |||
| от 1 | 540 до 1600 | |||
| от 1 | 600 до 1660 | |||
| от 1 | 660 до 1720 | |||
| от 1 | 720 до 1780 | |||
| от 1 | 780 до 1840 | |||
| АОН-2 | от 1 | 000 до 1080 | ||
| от 1 | 080 до 1160 | |||
| от 1 | 160 до 1240 | |||
| от 1 | 240 до 1320 | |||
| от 1 | 320 до 1400 | 1 | -И | |
| от 1 | 400 до 1480 | 1 | 1 | |
| от 1 | 480 до 1570 | |||
| от 1 | 570 до 1660 | |||
| от 1 | 660 до 1750 | |||
| от 1 | 750 до 1840 | |||
| АОН-3 | от 1 | 000 до 1400 | 10 | ±10 |
| от 1 | 300 до 1800 | 20 | ±10 | |
| АОН-4 | от | 700 до 1000 | 5 | ±5 |
| от 1 | 000 до 1500 | 10 | ±10 | |
| от 1 | 000 до 1800 | 20 | ±20 | |
| АНТ-1 | от 650 до 710 | |||
| от 710 до 770 | ||||
| от 770 до 830 | ||||
| от 830 до 890 | 0,5 | ±0,5 | ||
| от 890 до 950 | ||||
| от 950 до 1010 | ||||
| от 1010 до 1070 | ||||
| 1 | 2 | 3 | 4 | ||
| АНТ-2 | от 670 до 750 от 750 до 830 от 830 до 910 от 910 до 990 от 990 до 1070 | 1 | ±1 | ||
| АН | от 650 до 680 от 680 до 710 от 710 до 740 от 740 до 770 от 770 до 800 от 800 до 830 от 830 до 860 от 860 до 890 от 890 до 920 от 920 до 950 от 950 до 980 от 980 до 1010 от 1010 до 1040 от 1040 до 1070 | 0,5 | ±0,5 | ||
| АМ | от 1020 до 1040 | 0,5 | ±0,5 | ||
| АМТ | от 1015 до 1040 | 1 | ±1 | ||
| АУ | от 1000 до 1050 | 1 | ±1 | ||
| АЭ-1 | от 1100 до 1300 от 1200 до 1400 | 10 | ±10 | ||
| АЭ-2 | от 1160 до 1280 | 5 | ±5 | ||
| АК | от 1560 до 1580 от 1580 до 1600 от 1600 до 1620 | 0,2 | ±0,2 | ||
| от 1530 до 1630 | 1 | ±1 | |||
| АГ | от 995 до 1030 | 1 | ±1 | ||
| Таблица 3 - Метрологические характе | ристики ареометров стеклянных для спирта | ||||
| Модификация | Диапазон измерений концентрации, объемная доля, % | Цена деления шкалы, % | Пределы допускаемой абсолютной погрешности измерений концентрации, % | ||
| 1 | 2 | 3 | 4 | ||
| АСП-1 | от 0 до 10 от 10 до 20 | 0,1 | ±0,2 | ||
| от 20 до 30 от 30 до 40 от 40 до 50 от 50 до 60 от 60 до 70 от 70 до 80 от 80 до 90 от 90 до 100 от 95 до 105 | 0,1 | ±0,1 | |||
Продолжение таблицы 3_
1 I 2 I 3 I 4
АСП-2 от 11 до 16 ±
от 16 до 21 0,1
| о т | 21 | о д | 26 |
| от | 26 | до | 31 |
| о т | 31 | до | 36 |
| о т | 36 | до | 41 |
| от | 41 | до | 46 |
| о т | 46 | до | 51 |
| о т | 51 | до | 56 |
| от | 56 | до | 61 |
| от | 61 | до | 66 |
| о т | 66 | до | 71 |
| от | 71 | до | 76 |
| о т | 76 | до | 81 |
| о т | 81 | до | 86 |
| о т | 86 | до | 91 |
| о т | 91 | до | 96 |
__от 96 до 101___
АСП-3 от 0 до 40
от 40 до 70 1,0 ±0,5
__от 70 до 100___
АСП-Т от 0 до 60 ±
от 60 до 100 1,0 0,5
Таблица 4 - Метрологические характеристики ареометров-гидрометров
| Модификация | Диапазон измерений концентрации, объемная доля, % | Цена деления шкалы, % | Пределы допускаемой абсолютной погрешности измерений концентрации, % |
| АЭГ | от 20 до 100 | 2,0 | ±1,0 |
Таблица 5- Метрологические характеристики ареометров-сахаромеров
| Модификация | Диапазон измерений концентрации, массовая доля, % | Цена деления шкалы, % | Пределы допускаемой абсолютной погрешности измерений концентрации, % |
| 1 | 2 | 3 | 4 |
| АСТ-1 | от 0 до 8 от 8 до 16 от 16 до 24 | 0,05 | ±0,05 |
| 1 | 2 | 3 | 4 |
| АСТ-2 | от 0 до 10 от 5 до 15 от 10 до 20 от 15 до 25 от 20 до 30 от 30 до 40 от 40 до 50 от 50 до 60 от 60 до 70 | 0,1 | ±0,1 |
| АС-2 | от 0 до 10 от 10 до 20 | 0,2 | ±0,2 |
| АС-3 | от 0 до 10 от 10 до 20 от 0 до 25 от 25 до 50 от 50 до 75 | 0,5 | ±0,5 |
Таблица 6 - Технические характеристики термометров, встроенных в ареометры
| Модификация | Диапазон показаний температуры, °С | Цена деления шкалы, °С |
| АНТ-1 | от -20 до +45 | 1,0 |
| АНТ-2 | от -20 до +35 | 1,0 |
| АМТ | от 0 до +35 | 1,0 |
| АСП-Т | от -25 до +35 | 1,0 |
| АЭГ | от -20 до +40 | 2,0 |
| АСТ-1 | от 0 до +40 | 1,0 |
| АСТ-2 | от 0 до +40 | 1,0 |
Таблица 7 - Основные технические характеристики ареометров стеклянных
| Модификация | Общая длина, L, мм, не более | Диаметр корпуса, D, мм, не более | Диаметр стержня, d, мм не менее | Длина шкалы, l, мм, не менее |
| 1 | 2 | 3 | 4 | 5 |
| АОН-1 | 170 | 20 | 4 | 44 |
| АОН-2 | 305 | 22 | 4 | 110 |
| 360 | 27 | 4 | 110 | |
| АОН-3 | 300 | 18 | 8 | 113 |
| АОН-4 | 320 | 28 | 8 | 110 |
| АНТ-1 | 500 | 22 | 5 | 96 |
| АНТ-2 | 300 | 22 | 6 | 65 |
| АН | 300 | 26 | 5 | 60 |
| АМ | 350 | 30 | 4 | 60 |
| АМТ | 330 | 30,5 | 6 | 45 |
| АУ | 160 | 16 | 3 | 55 |
| АЭ-1 | 115 | 11 | 4 | 20 |
| АЭ-2 | 125 | 13 | 4 | 24 |
| 1 | 2 | 3 | 4 | 5 |
| АК | 265 | 35 | 4 | 85 |
| 290 | 19 | 4 | 100 | |
| АГ | 405 | 32 | 4,5 | 60 |
| АСП-1 | 350 | 31 | 3,5 | 100 |
| АСП-2 | 260 | 36 | 3,0 | 50 |
| АСП-3 | 220 | 20 | 5,0 | 50 |
| АСП-Т | 380 | 20 | 6,0 | 90 |
| АЭГ | 270 | 20 | 6,5 | 54 |
| АСТ-1 | 455 | 32 | 4 | 192 |
| АСТ-2 | 400 | 22 | 4 | 120 |
| АС-2 | 220 | 24 | 4 | 60 |
| АС-3 | 165 | 20 | 4 | 30 |
| 300 | 20 | 5 | 75 |
наносится на титульный лист паспорта ареометра типографским способом. Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ареометр | АОН-1, АОН-2, АОН-3, АОН-4, АНТ-1, АНТ-2, АН, АМ, АМТ, АУ, АЭ-1, АЭ-2, АК, АГ, АСП-1, АСП-2, АСП-3, АСП-Т, АСТ-1, АСТ-2, АС-2, АС-3, АЭГ | 1 шт. |
| Паспорт | - | 1 шт. |
| Упаковочный футляр | - | 1 шт. |
осуществляется по документу Р 50.2.041-2004 «ГСИ. Ареометры стеклянные. Методика поверки». Основные средства поверки:
- вторичный эталон единицы плотности или рабочие эталоны - ареометры в соответствии с Приказом Росстандарта от 01.11.2019 г. № 2603.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта от 01.11.2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности
ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Общие технические условия
