Государственный реестр средств измерений

Меры индуктивности ЭИ-2, 78851-20

Меры индуктивности ЭИ-2, ЭИ-3 (далее меры индуктивности) предназначены для воспроизведения, хранения и передачи единицы индуктивности при частоте 1 кГц.
Карточка СИ
Номер в госреестре 78851-20
Наименование СИ Меры индуктивности
Обозначение типа СИ ЭИ-2
Изготовитель Экспериментальный завод "Эталон" НПО "ВНИИМ им. Д.И.Менделеева", г. Санкт-Петербург
Год регистрации 2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Меры индуктивности ЭИ-2, ЭИ-3 (далее меры индуктивности) предназначены для воспроизведения, хранения и передачи единицы индуктивности при частоте 1 кГц.

Описание

Принцип действия мер индуктивности заключается в воспроизведении значений индуктивности от 1 мкГн до 1 Гн (с номинальными значениями кратными 10) посредством намотанных тороидальных катушек индуктивности с возможностью включения в электрическую цепь по двух или трехзажимной схеме при частоте 1 кГц.

Меры индуктивности ЭИ-2, ЭИ-3 имеют 20 модификаций, отличающихся номинальным значением индуктивности.

Меры индуктивности ЭИ-2, ЭИ-3 представляют собой диэлектрическое основание тороидальной формы, на которое намотана обмотка проводом ЛЭШО с последующей вакуумной пропиткой компаундом КТ-102 в смеси с касторовым маслом или церезином. Тороид с обмоткой закреплен посредством пластмассовых стоек между двумя платами. Верхняя плата крепится к крышке наружного корпуса. В мерах индуктивности ЭИ-2 в качестве диэлектрического материала основания используется керамика, а в мерах ЭИ-3 - пластмасса. Пространство между корпусом и катушкой заполнено пенополиуретаном.

Меры индуктивности с номинальными значениями от 1 мкГн до 100 мкГн имеют дополнительные коммутационные клеммы, посредством переключения которых достигается компенсация соединительных проводников при включении в электрическую цепь.

Меры индуктивности помещены в литой корпус из сплава алюминия.

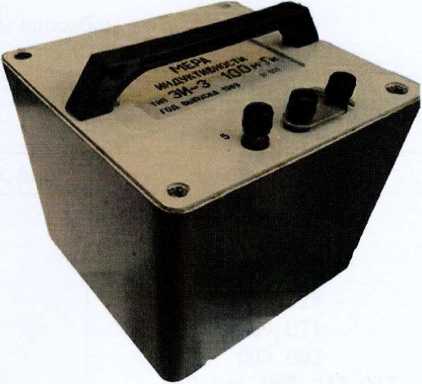

Общий вид мер индуктивности и схема пломбирования от несанкционированного доступа представлен на рисунке 1.

Схема-пломбировки -от ■ несанкционированного доступа^

Рисунок 1 - Общий вид мер индуктивности и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон номинальных значений индуктивности, Гн

от Г10'6 до 1

Частота, Гц

1000

Предел допускаемого значения относительного среднеквадратического отклонения суммарной погрешности измерений индуктивности

1-10'5

Пределы относительной годовой нестабильности значений индуктивности

±1-10'5

Температурный коэффициент индуктивности, К'1, не более

от 2-10’5 до 4-10’5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значения

Габаритные размеры, мм, не более

- высота

210

- длина

170

- ширина

170

Масса, кг, не более

6

Условия эксплуатации:

- температура окружающей среды, °C

20 ± 1

- относительная влажность, не более, %

65 ± 15

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Тип

Кол-во, шт.

Заводской номер

Меры индуктивности с

номинальными значениями:

1 мкГн

ЭИ-2

2

011,009

10 мкГн

ЭИ-2

2

025,028

100 мкГн

ЭИ-2

2

069,071

1 мГн

ЭИ-2

2

008,002

10 мГн

ЭИ-2

5

060, 056, 063, 047, 037

100 мГн

ЭИ-2

2

068,078

1 Гн

ЭИ-2

2

88, 019

100 мГн

ЭИ-3

3

040, 042, 045

Паспорт

-

1

-

Поверка

осуществляется по документу МИ 1985-89 «ГСИ. Меры индуктивности и взаимной индуктивности. Методика поверки».

Основные средства поверки:

измеритель LCR Е4980А, диапазон измерений от 0,01 мкГн до 100 кГн, CKO 510'6 (регистрационный номер в Федеральном информационном фонде 40676-09);

- меры индуктивности из состава государственного вторичного эталона (эталона-копии) единицы индуктивности ВЭТ 15-1-81, 10 и 100 мГн, стандартная неопределенность 5-Ю’6.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности

ГОСТ 21175-75 Меры индуктивности. Общие технические условия

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

МИ 1985-89 ГСИ. Меры индуктивности и взаимной индуктивности. Методика поверки
