Титраторы Metrohm Eco Titrator, 78867-20

Назначение

Титраторы Metrohm Eco Titrator (далее - титраторы) предназначены для измерения содержания ионов и веществ в водных и неводных растворах.

Описание

Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор ячейки для титрования, при добавлении титранта до достижения точки эквивалентности.

Титрование осуществляется автоматически, благодаря встроенному микропроцессору. Содержание определяемого вещества рассчитывается по результатам измерения объема титранта, израсходованного на титрование исследуемого раствора с учетом титра. При потенциометрическом титровании регистрируют изменение ЭДС электродной системы, а при фотометрическом титровании - изменение оптических свойств раствора (цвета, прозрачности, оптической плотности и т.д.), которое регистрируется фотометрическим датчиком.

Режимные параметры, способы обработки задаются при помощи сенсорной панели. Отображение заданных параметров, текущих результатов измерения (объем титранта, величина дрейфа, график кривой титрования) и конечных результатов измерения (объем титранта, потраченного на титрование; график кривой титрования) осуществляется сенсорной панелью.

Титраторы конструктивно выполнены в едином корпусе: блок управления с сенсорной панелью, бюретку, стенд для титрования со встроенной магнитной мешалкой и электродную систему. В качестве электродной системы могут быть использованы электродные пары или комбинированные электроды (стеклянные рН-электроды, ион-селективные электроды, редокс-электроды, электроды для осадительного титрования, поляризуемые электроды), фотометрический датчик, выполняющий измерения на следующих длинах волн: 470, 502, 520, 574, 590, 610, 640, 660 нм.

Титраторы имеют следующие интерфейсы, расположенные на плате с задней стороны: 2 порта USB типа А (USB 1 и USB 2) для подключения внешних устройств (USB флеш-карта, компактный принтер для печати отчетов, весы и др.), разъем для подключения устройств удаленного управления, порт для подключения к локальной сети (Ethernet, разъем RJ-45). На плате находятся разъемы для подключения раздельных и комбинированных электродов, электродов сравнения, поляризуемых электродов, температурных датчиков.

Дополнительно на корпусе прибора расположено углубление для размещения бутыли с титрантом.

По желанию пользователя титраторы могут быть оснащены бюретками различного объема.

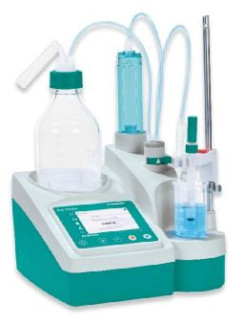

Общий вид титраторов представлен на рисунке 1. Пломбирование титраторов не предусмотрено.

Программное обеспечение

Титраторы оснащены специально разработанным программным обеспечением, которое применяется для управления, сбора данных, а также для полной автоматизации всех стадий анализа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики титраторов учтено при нормировании их характеристик.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 108-241-2019 «ГСИ. Титраторы Metrohm Eco Titrator. Методика поверки», утвержденному ФГУП «УНИИМ» 25 декабря 2019 г.

Основные средства поверки:

-    рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-2014;

-    весы неавтоматического действия I специального класса точности по ГОСТ R OIML 76-1-2011;

-    пипетки 1-1-2-0,5 (1, 2, 5, 10) по ГОСТ 29227-91;

-    колбы мерные 2-100 (25, 50)-2 по ГОСТ 1770-74;

-    стандартный образец состава раствора соляной кислоты ГСО 9654-2010 с диапазоном аттестованных значений от 0,099 до 0,110 моль/дм и границами относительной погрешности измерений ±0,05 % при Р=0,95;

-    стандартный образец массовой доли карбоната натрия в карбонате натрия высокой чистоты (Na2CO3 СО УНИИМ) ГСО 10450-2014 с диапазоном аттестованных значений от 99,950 до 100,00 % и границами абсолютной погрешности измерений ±0,03 % при Р=0,95;

-    стандартный образец состава калия двухромовокислого (бихромата калия) 1-го разряда ГСО 2215-81 с диапазоном аттестованных значений от 99,950 до 100,00 % и границами абсолютной погрешности измерений ±0,03 % при Р=0,95;

-    стандартный образец состава калия фталевокислого кислого (бифталата калия) 1-го разряда ГСО 2216-81 с диапазоном аттестованных значений от 99,950 до 100,00 % и границами абсолютной погрешности измерений ±0,03 % при Р=0,95;

-    стандартный образец состава трилона Б 1-го разряда ГСО 2960-84 с диапазоном аттестованных значений от 99,70 до 100,0 % и границами абсолютной погрешности измерений ±0,03 % при Р=0,95;

-    стандартный образец состава натрия хлористого 1-го разряда ГСО 4391-88 с диапазоном аттестованных значений от 99,900 до 100,000 % и границами абсолютной погрешности измерений ±0,03 % при Р=0,95;

-    стандартный образец состава калия хлористого ГСО 9969-2011 с диапазоном аттестованных значений от 99,500 до 100,000 % и границами абсолютной погрешности измерений ±0,03 % при Р=0,95;

-    стандартный образец жесткости воды (комплект 36 Ж) ГСО 9914-2011 с диапазоном аттестованных значений от 95 до 1393 г/дм и относительной погрешностью аттестованного значения ±1 % при Р=0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «Metrohm AG», Швейцария
