| Номер в госреестре | 78868-20 |
| Наименование СИ | Анализаторы кислорода, азота и водорода |
| Обозначение типа СИ | ONH-3000 |
| Изготовитель | "NCS Testing Technology CO., LTD.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода, азота и водорода ONH-3000 (далее - анализаторы) предназначены для измерения массовой доли кислорода, азота и водорода в черных и цветных металлах, редкоземельных материалах, сплавах и некоторых других неорганических материалах.
Принцип действия анализаторов основан на плавлении образца в импульсной печи в потоке инертного газа (аргон, гелий, азот). Определение содержания кислорода происходит методом инфракрасной спектроскопии, а азота и водорода - методом сравнения теплопроводностей.
Конструктивно анализаторы состоят из встроенной импульсной печи, аналитического блока, содержащего фильтры, химические поглотители для разделения образующихся газов, инфракрасные (далее - ИК) детекторы. Рядом с анализатором устанавливаются персональный компьютер с ПО, принтер и электронные весы.
В результате плавления в потоке инертного газа из образца выделяются кислород (вступает в реакцию с графитовым тиглем с образованием СО), азот и водород. Газ-носитель переносит образовавшиеся газы в аналитический блок, в котором содержание кислорода определяется в ИК ячейках (предварительно СО окисляется до СО2 при помощи оксида меди). Определение содержания азота и водорода происходит детектором теплопроводности.
Анализаторы выпускаются в 6 модификациях: Н-3000, 0-3000, N-3000, 0N-3000, OH-3000, 0NH-3000. Модификации анализаторов отличаются измеряемыми параметрами и диапазонами измерений.

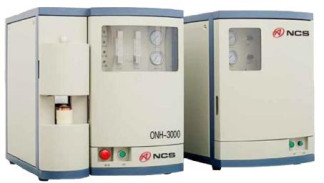

Общий вид анализаторов приведен на рисунке 1. Пломбирование анализаторов не предусмотрено.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять настройку параметров анализа, контроль и сбор данных во время процесса измерений, обрабатывать и сохранять полученные результаты измерений, проводить их статистическую обработку и архивирование, передавать результаты измерений на принтер, экспортировать результаты измерений во внешние автоматические системы сборы и хранения данных.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ONH-3000 |
| Номер версии ПО | не ниже 2.1.35 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||
| 0NH-3000 | OH-3000 | ON-3000 | N-3000 | O-3000 | Н-3000 | |
| Диапазон измерений массовой доли кислорода, % | от 0,0001 до 0,5 | - | от 0,0001 до 0,5 | - | ||
| Диапазон измерений массовой доли азота, % | от 0,0001 до 5,0 | - | от 0,0001 до 5,0 | - | - | |
| Диапазон измерений массовой доли водорода, млн-1 | от 0,1 до 50 | - | - | - | от 0,1 до 50 | |
| Пределы допускаемой относительной погрешности измерений массовой доли кислорода в диапазонах измерений, %: - от 110-4 до 110-3 % включ. - св. 110-3 до 0,1 % включ. - св. 0,1 до 0,5 % включ. | ±67 ±30 ±6 | - | ±67 ±30 ±6 | - | ||
| Пределы допускаемой относительной погрешности измерений массовой доли азота в диапазонах измерений, %: - от 110-4 до 0,1 % включ. - св. 0,1 до 1,0 % включ. - св. 1,0 до 5,0 % включ. | ±30 ±20 ±10 | - | ±30 ±20 ±10 | ±30 ±20 ±10 | - | - |
| Наименование характеристики | Значение для модификации | ||||
| ONH-3000 OH-3000 | ON-3000 | N-3000 | O-3000 | Н-3000 | |
| Пределы допускаемой относительной погрешности измерений массовой доли водорода, %, в диапазонах измерений - от 0,1 до 10 млн-1 включ. - св. 10 млн-1 до 50 млн-1 | ±45 ±20 | - | - | - | ±45 ±20 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В • А, не более | 8000 |
| Масса, кг, не более | 150 |
| Габаритные размеры блока печи, мм, не более: | |
| - длина | 650 |
| - ширина | 550 |
| - высота | 650 |
| Габаритные размеры анализатора, мм, не более: | |
| - длина | 650 |
| - ширина | 450 |
| - высота | 650 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +18 до +30 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы кислорода, азота и водорода ONH-3000 (комплектность в соответствии с заказом) | 1 шт. | |
| Программное обеспечение | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 117-241-2019 | 1 экз. |
осуществляется по документу МП 117-241-2019 «ГСИ. Анализаторы кислорода, азота и водорода ONH-3000. Методика поверки», утвержденному ФГУП «УНИИМ» 25.12.2019 г. Основные средства поверки:
- ГСО 11011-2017/ГСО 11012-2017 (массовая доля водорода 0,0027 %, абс. погрешность ±0,0005 %, массовая доля азота 0,006 % абс погрешность ±0,001 %, массовая доля кислорода 0,354 % абс погрешность ±0,008 %);
- ГСО 10876-2017/10878-2017 (массовая доля азота 5 %, абс. погрешность ±0,15 %);
- ГСО 8725-2005 (массовая доля кислорода 0,00167 %, абс. погрешность ±0,00016 %, массовая доля азота 0,00384 %, абс погрешность ±0,00016 %, массовая доля водорода 0,00015 %, абс. погрешность ±0,00003 %);
- ГСО 9110-2008 (массовая доля кислорода 0,0009 %, абс. погрешность ±0,0003 %);
- ГСО 9725-2010 (массовая доля кислорода 0,02 %, абс. погрешность ±0,0004 %, массовая доля азота 0,0043 %, абс. погрешность ±0,0001 %);
- ГСО 10810-2016 (массовая доля азота 0,398 %, абс. погрешность ±0,03 %);
- ГСО 11008-2017/ГСО 11010-2017 (массовая доля водорода 0,0010 %, абс. погрешность ±0,0001 %, массовая доля азота 0,05 % абс погрешность ±0,0013 %, массовая доля кислорода 0,0032 %, абс. погрешность ±0,0006 %);
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «NCS Testing Technology CO., LTD», Китай
