| Номер в госреестре | 78869-20 |
| Наименование СИ | Газоанализаторы комбинированные |
| Обозначение типа СИ | СК-2 |
| Изготовитель | Общество с ограниченной ответственностью «НПП АСТРА-М» (ООО«НПП АСТРА-М»), Московская обл., г. Подольск |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы комбинированные СК-2 (далее - газоанализаторы) предназначены для непрерывного автоматического контроля содержания кислорода, диоксида углерода, оксида углерода, горючих газов и паров жидкостей, относящихся к категории взрывоопасности IIA, в атмосфере промышленной зоны: в колодцах, коллекторах, подземных коммуникациях и технологическом оборудовании.
Конструктивно газоанализаторы представляют собой переносные автоматические приборы, выполненные в двух типах корпусов.
Пробу газа для анализа отбирают при помощи встроенного электрического или механического мембранного насоса.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), в аналоговом или в цифровом виде, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор или графический дисплей газоанализаторов.
Общий вид газоанализаторов представлен на рисунках 1 - 3.

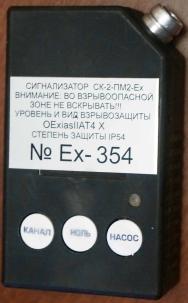

Рисунок 1 - Общий вид газоанализаторов комбинированных СК-2, исполнение СК-2-ПМ2-Ех
----и.аьз.-| Ни. И СК-Д j-%
[ eaespffl р [_«J
0* 0.00 %£ i »и
0ГГТ шл 1 * т L*m| «ВНГЛ«ТР* ClfmiATi - '-J
Рисунок 2 - Общий вид газоанализаторов Рисунок 3 - Общий вид
комбинированного СК-2, исполнения: СК-2-ПМ1, газоанализаторов комбинированных СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех СК-2, исполнения: СК-2-ПМ1, СК-2-
ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех
Условные наименования и обозначения исполнений газоанализаторов соответствуют данным, приведены в таблице 1
Таблица 1 - Условные наименования и обозначения исполнений газоанализаторов
| Условные наименования и обозначения исполнений газоанализаторов | Тип газоанализатора | Измеряемые компоненты по выбору заказчика |
| СК-2-ПМ3 КРАГ.413.226.900-01 | портативный, многоканальный | кислород (О2), метан (СН4) оксид углерода (СО), диоксид углерода (СО2), пропан (С3Н8). |
| СК-2-ПМ2 КРАГ.413.226.900-02 | портативный, двухканальный | кислород (О2), метан (СН4) оксид углерода (СО), диоксид углерода (СО2), пропан (С3Н8). |
| СК-2-ПМ2-Ех КРАГ.413.226.900-03 | портативный, двух или трехканальный | метан(СН4), пропан (С3Н8), НКПР горючих газов |
| СК-2-ПМ1 КРАГ.413.226.900-04 | портативный, одноканальный | кислород (О2), метан (СН4) оксид углерода (СО), диоксид углерода (СО2), пропан (С3Н8). |
В газоанализаторах в качестве измерительных преобразователей используются каталитические, термокондуктометрические, полупроводниковые, электрохимические и оптические ИК (NDIR) сенсоры.
Принцип действия каталитических сенсоров - термокаталитический. Сенсор состоит из рабочего и сравнительного чувствительных элементов пелисторного типа. Применяются для измерений содержания горючих газов в воздухе.
Принцип действия термокондуктометрических сенсоров - измерение теплопроводности газа. Применяются для измерений больших концентраций метана в воздухе. Может применятся для поиска течек гелия, водорода.
Принцип действия полупроводниковых сенсоров основан на измерении проводимости в пленках SnO2 при наличии газа. Применяются индикаций малых концентраций метана в воздухе (погрешность не нормируется).
Принцип действия электрохимических сенсоров основан на изменении электрической проводимости раствора электролита при взаимодействии с определяемым компонентом. Применяются для измерений содержания кислорода или оксида углерода в газовых средах.
Принцип действия инфракрасных сенсоров основан на поглощении газами излучения в ИК-области. Применяются для измерений содержания горючих газов или диоксида углерода в газовых средах. В газоанализаторах могут применяться ИК сенсоры двух типов: «Динамент» с ИК излучателем в виде лампы накаливания и «Оптосенс» с твердотельным лазерным ИК излучателем.
Газоанализаторы позволяют одновременно принимать и обрабатывать измерительную информацию от 6 сенсоров. Каждый установленный сенсор имеет один настраиваемый порог срабатывания сигнализации, который сконфигурирован как со звуковой, так и со световой сигнализацией. Уровень порога сигнализации определяется потребителем в пределах диапазона измерений для каждого определяемого компонента.
Уровень и вид взрывозащиты газоанализатора 0ExiasllAT3Ga X.
Степень защиты, обеспечиваемая оболочкой сигнализатора IP54.
Уровень защиты от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» в соответствии Р 50.20.2.077-2014, реализованный изготовителем с помощью специальных программных и аппаратных средств.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | ПО для сигнализатора СК-2 (микропрограмма) |
| Идентификационное наименование ПО | интегрированное |
| Номер версии (идентификационный номер) ПО, не ниже* | 1.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| * Номер версии ПО может варьироваться в промежутке от 1.02 до 1.18 | |
Метрологические и технические характеристики газоанализаторов комбинированных СК-2 приведены в таблицах 3 - 4.
Таблица 3 - Основные метрологические характеристики
| Определяемый компонент | Сенсор | Диапазон измерений | Пределы допускаемой абсолютной погрешности | Время установления выходного сигнала Т09, с |
| Метан (СН4) | оптический NDIR ("Динамент") | от 0 до 100 об. д., % | ± (0,1+0,06Сх) об. д., % | 40 |
| оптический NDIR ("Оптосенс") | от 0 до 5 об. д., % | ± (0,05+0,06Сх) об. д., % | 4 | |
| каталитический сенсор (ДТК) | от 0 до 3 об. д., % | ± (0,02+0,08Сх) об. д., % | 4 | |
| термокондуктометрический (ТКМ) | от 0 до 100 об. д. % | ± (0,2+0,1Сх) об. д., % | 10 | |
| Пропан (С3Н8) | оптический NDIR ("Динамент") | от 0 до 2 об. д., % | ± (0,1+0,06Сх) об. д., % | 30 |
| оптический NDIR ("Оптосенс") | от 0 до 2 об. д., % | ± (0,1+0,06Сх) об. д., % | 30 | |
| Диоксид углерода (СО2) | оптический NDIR ("Динамент") | от 0 до 100 об. д., % | ± (0,1+0,06Сх) об. д., % | 30 |
| оптический NDIR ("Оптосенс") | от 0 до 5 об. д., % | ± (0,05+0,06Сх) об. д., % | 30 | |
| Оксид углерода (СО) | Электрохимический СО | от 0 до 250 -1 млн | ± 15 млн-1 | 60 |
| Кислород (О2) | Электрохимический О2 | от 0 до 25 об. д., % | ± 0,7 об. д., % | 30 |
| Примечание: Сх - концентрация определяемого компонента. | ||||
| Наименование характеристики | Значение |
| Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10оС от нормальной (20оС) в диапазоне рабочих температур, % | ±0,5 До |
| Время прогрева (выхода на режим), с, не более | 40 |
| Потребляемая мощность, Вт, не более | 1,0 Вт |
| Габаритные размеры (ДхШхВ), мм, не более - исполнения: СК-2-ПМ1, СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех - исполнения: СК-2-ПМ1, СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех | 120x58x90 147x79x51 |
| Масса, кг, не более | 0,67 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха без конденсации, %, не более | от -20 до +45 90 |
| Напряжение питания постоянного тока (аккумуляторная батарея), В | 5,4 |
| Маркировка взрывозащиты | 0ExiasllAT3Ga X |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 5000 |
наносится способом наклейки на торцевую поверхность корпуса газоанализатора и титульный лист руководства по эксплуатации типографским способом.
| Наименование | Обозначение | Количество |
| Газоанализатор комбинированный СК-2 | - | |
| Руководство по эксплуатации | КРАГ.413.226.900-0Х РЭ | 1 экз. |
| Паспорт | КРАГ.413.226.900-0Х ПС | 1 экз. |
| Формуляр | КРАГ.413.226.900-0Х ФО | 1 экз. |
| Методика поверки | МП-147/01-2020 | 1 экз. |
| Штанга для забора проб | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Защитный кожаный чехол | - | 1 шт. |
| Технологическая трубка для отбора газа | - | 1 шт. |
осуществляется по документу МП-147/01-2020 «Газоанализаторы комбинированные СК-2. Методика поверки», разработанному и утвержденному ООО «ПРОММАШ ТЕСТ» 14.01.2020 г. Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси ГСО 10537-2014, ГСО 10539-2014
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15); Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к газоанализаторам комбинированным СК-2
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
КРАГ.413.226.900 ТУ Газоанализаторы комбинированные СК-2. Технические условия
| Зарегистрировано поверок | 966 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
