| Номер в госреестре | 78872-20 |
| Наименование СИ | Преобразователи измерительные концентрации монооксида углерода электрохимические стационарные |
| Обозначение типа СИ | ОПТИМ-СО |
| Изготовитель | ООО "Электронные технологии" (ЭЛТЕХ), г.Тверь |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные концентрации монооксида углерода электрохимические стационарные «ОПТИМ-СО» (далее - преобразователи) предназначены для измерения концентрации монооксида углерода (CO) в окружающей атмосфере, в том числе во взрывоопасных зонах помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей.
Принцип действия преобразователя основан на явлении протекания специфичной химической реакции (электрохимической реакции) в электрохимической ячейке, представляющей собой емкость с раствором электролита с рабочим (анод) и измерительным (катод) электродами. Анализируемый газ (монооксид углерода) вступает в химическую реакцию с электролитом, заполняющим ячейку. В результате в электролите возникают заряженные ионы, между электродами начинает протекать электрический ток, пропорциональный концентрации анализируемого компонента в окружающей атмосфере.
Преобразователи представляют собой стационарные приборы непрерывного автоматического действия. Способ отбора пробы - диффузионный.
Конструктивно преобразователи выполнены в корпусе из диэлектрического материала ABS-UL94, внутри которого расположены плата измерительная, микроконтроллер, первичный электрохимический преобразователь, температурный датчик и блок питания.
Преобразователи обеспечивают получение информации об измеренной величине концентрации монооксида углерода при помощи:
- интерфейса токовая петля 4-20 мА;
- цифрового интерфейса обмена данными «1-WIRE»;
- двух пороговых выходных сигналов типа «сухой контакт»;
- цифрового символьного жидкокристаллического индикатора (далее - ЖКИ) и светодиодов.
Структура условного обозначения преобразователей:
ОПТИМ - СО - ХХ
Обозначение типа преобразователей
Дискретные выходные сигналы
- 0 - отсутствует;
- 1 - два дискретных выхода.
Визуальная индикация
- 0 - отсутствует;
- 1 - ЖКИ индикатор и светодиоды._

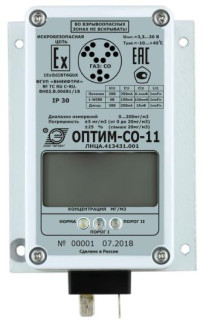

Общий вид преобразователей с указанием схемы пломбирования от несанкционированного доступа представлен на рисунке 1.
Н£»СМЕ£гаП1£НАД цгНь
ILRlblitTKbX ■Ы'УП Ц.ННИ-ИФТРИ1* № ТС И.и C-RU, НН43гВ.4йВ«1/1*
ФГУП ** ВИИ ИФ-трЦи № ТС Ftu C-RU. BHdl.B.OdiHI/lE;
| Utb | Hi | C\i | Idai | |
| ПнТИ-iriri | 2йй | 2£0мА | й.ЗякФ | 1МНГм |
| lrfTEHE | 64 | 1ййнА | 1Н|НИФ | 1мнГя |
| Дясмр. | ISIJmA | 11ШФ | 1ннГ*1 |
| UIS | Sd | US | Lti | |
| Плмм | ЗОВ | ЗМнА | ElLm.* | |НкГН |
| 1 W3HE | QD | L«H«c*j | 1ч|Гч | |
| JU*-p | Чм1ч | ]<-- | i-.г- |
ЦннАйЬфм HlpdNfMHWtl €l ...ЭОбш'/Ьч^
ПегрпичМть- htJpI (vr (I до Ннг/р1)
0ПТИМ-С0-11
ЛНЦА.4134Э1,ДО1
90 оптим-со-ю
ana чтимт-
ЛНЦА,4134Э1.001
Рисунок 1 - Общий вид с указанием схемы пломбирования преобразователя
Преобразователи имеют встроенное программное обеспечение (далее - ПО), представляющее собой микропрограмму, которое реализовано аппаратно и является метрологически значимым.
Внешнее ПО является метрологически незначимым и предназначено для снятия цифровых значений с преобразователей, последующей их нормализацией в значения измеряемой величины и передачи их по каналам связи.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО преобразователей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Микропрограмма |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристики преобразователей приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Определяемый компонент | монооскид углерода (CO) |
| Диапазон измерений, мг/м3 | от 0 до 200 |
| Пределы допускаемой основной погрешности измерений (абсолютной ДС, мг/м3, относительной 5С, %) - в диапазоне измерений от 0 до 20 мг/м включ. - в диапазоне измерений св. 20 до 200 мг/м3 | ±5 (ДС) ±25 (5) |
| Пределы допускаемой дополнительной погрешности измерений (абсолютной ДС, мг/м3, относительной 5С, %) вызванной изменением температуры окружающей среды в пределах рабочих условий на 10 °С - в диапазоне измерений от 0 до 20 мг/м включ. - в диапазоне измерений св. 20 до 200 мг/м3 | ±0,6-ДС ±0,65С |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Вариация показаний, в долях от пределов допускаемой основной погрешности, не более | 0,5 |
| Предел времени установления значения концентрации T 0,9, с, не более | 60 |
Таблица 3 - Технические характеристики преобразователей
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 3,3 до 30 |
| Потребляемая мощность, Вт, не более | 0,6 |
| Время прогрева, с, не более | 60 |
| Масса, кг, не более: | 0,4 |
| Габаритные размеры (высота х длина х ширина), мм, не более: | 140x85x40 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +15 до +25 от 45 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, ° С - относительная влажность воздуха при температуре + 25 ° С, %, не более | от -10 до +45 98 |
| Степень защиты по ГОСТ 14254-2015 | IP30 |
| Маркировка взрывозащиты | 1Ех ib IIB T6 Gb X |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 10 |
наносится на преобразователь и титульный лист эксплуатационной документации типографским способом.
Комплектность преобразователей приведена в таблице 4.
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь измерительный концентрации монооксида углерода электрохимический стационарный «ОПТИМ-СО» | ЛНЦА.413431.001-18 | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации совмещенное с паспортом | ЕТ.413431.001-18 РЭ ЕТ.413431.001-18 ПС | 1 экз. |
| Методика поверки | ИЦРМ-МП-275-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-275-19 «Преобразователи измерительные концентрации монооксида углерода электрохимические стационарные «ОПТИМ-СО». Методика поверки», утвержденному ООО «ИЦРМ» 07.04.2020 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси: СО/воздух (ГСО № 10703-2015) в баллонах под давлением;
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационной документации.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ЛНЦА.413431.001-18 ТУ Преобразователи измерительные концентрации монооксида углерода электрохимические стационарные «ОПТИМ-СО». Технические условия
