| Номер в госреестре | 78874-20 |
| Наименование СИ | Весы платформенные подкладные |
| Обозначение типа СИ | WWS |
| Изготовитель | "DINI ARGEO S.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные подкладные WWS (далее - весы) предназначены для статических измерений массы различных грузов.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 6, 8, 10 шт.), грузопередающие устройства. При необходимости несколько независимых весов могут подсоединяться к одному индикатору для отображения суммарного результата измерений всех весов, образуя при этом весовую систему с максимальной нагрузкой до 320 тонн.
Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена пузырьковым уровнем. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные тензорезисторные SBZ, SBX, производства DINI ARGEO S.r.l., Италия.
Весы выпускаются в двух вариантах исполнения:
- весы со встроенным индикатором в грузоприемную платформу, аккумулятором и беспроводной передачей информации на выносной индикатор или персональный компьютер (в обозначении указывается RF);
- весы с выносным индикатором, передачей сигнала от весоизмерительного устройства на индикатор по экранированному кабелю.
В весах применяются индикаторы весоизмерительные 3590Еххх, DFWxxx, производства DINI ARGEO S.r.l., Италия. Индикаторы снабжены встроенным аккумулятором.
Модификации весов отличаются максимальными и минимальными нагрузками, действительной ценой деления и пределами допускаемой погрешности.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- устройство первоначальной установки нуля (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- полуавтоматическое устройство установки нуля (п. Т.2.7.2.2);
- устройство выборки массы тары (п. Т.2.7.4).
Весы со встроенным индикатором в грузоприемную платформу и беспроводной передачей информации имеют обозначение WWSABТRF-X, где WWS- обозначение типа весов;
А - варинат исполнения грузоприемной платформы в зависимости от ее габаритных размеров (в обозначении указывается C; Е; D);
ВТ- максимальная нагрузка в тоннах;
RF - обозначение весов с беспроводной передачей информации;
Х - варинат упаковки (в обозначении указывается: 1, 2, 3 и т.д.; при варинате упаковки «0» обозначение не указывается).
Весы с выносным индикатором имеют обозначение WWSABТ-Х, где WWS- обозначение типа весов;
А - варинат исполнения грузоприемной платформы в зависимости от ее габаритных размеров (в обозначении указывается B; C; Е; D; F);
В - максимальная нагрузка в килограмма для весов WWSB600, WWSB1500, для остальных моделей весов максимальная нагрузка указывается в тоннах;
Т - указывается в обозначении, если максимальная нагрузка весов указывается в тоннах;
Х - варинат упаковки (в обозначении указывается: 1, 2, 3 и т.д.; при варинате упаковки «0» обозначение не указывается).

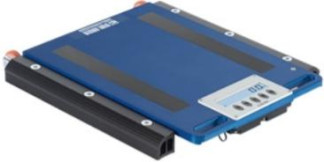

Весы со встроенным индикатором в Весы с выносным индикатором WWSABТ-Х
грузоприемную платформу и беспроводной передачей информации WWSABТRF-X
Рисунок 5 - Общий вид индикатора 3590Exxx
Маркировка весов производится на фирменных наклейках, разрушаемых при снятии, и закрепленных на грузоприемном устройстве и на выносном индикаторе, на которых нанесено:
- обозначение весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- серийный номер весов;
- класс точности;
- знак утверждения типа;
- наименование предприятия-изготовителя;
- год производства весов.
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса индикатора. После поверки весы пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса индикатора (рисунок 5). Обозначение места нанесения знака поверки представлено на рисунке 6.
Место нанесения знака поверки
В весах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме индикаторов. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств.
Идентификация программы для весов с индикатором 3590Еххх: после включения весов на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим. Также номер версии программного обеспечения может быть вызван через меню.
Идентификация программы для весов с индикатором DFWххх: версия программного обеспечения отображается при нажатии клавиши «ZERO» сразу после включения весов.
Идентификация программы для весов со встроенным индикатором: версия программного обеспечения отображается при нажатии клавиши «ZERO» сразу после включения весов.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Индикатор 3590E | Индикатор DFW | |
| Идентификационное наименование программного обеспечения | - | |
| Номер версии (идентификационный номер) программного обеспечения* | U.01; 01 | ХХ.01** |
| Цифровой идентификатор программного обеспечения | - | |
| * Номер версии программного обеспечения должен быть не ниже указанного ** ХХ- цифровой код от 0 до 9 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний |
| Повторяемость (размах) показаний | mpe |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более | 4 % от Max |
| Диапазон устройства первоначальной установки нуля, не более | 20 % от Max |
| Максимальный диапазон устройства выборки массы тары | от 0 до Max |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |
Таблица 3- Метрологические характеристики
| Обозначение весов | Мак си- маль- ная на- груз ка, Max, т | Мини маль- ная на- груз ка, Min, кг | Действительная цена деления (d), поверочный интервал (е), d=e, кг | Число пове рочных интер валов (n) | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| WWSB600^ | 0,6 | 4 | 0,2 | 3000 | От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ. | ±0,1 ±0,2 ±0,3 |
| WWSB1500^ | 1,5 | 10 | 0,5 | 3000 | От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1 до 1,5 включ. | ±0,25 ±0,5 ±0,75 |
| Обозначение весов | Мак си- маль- ная на- груз ка, Max, т | Мини маль- ная на- груз ка, Min, кг | Действительная цена деления (d), поверочный интервал (е), d=e, кг | Число пове рочных интер валов (n) | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| WWSC1.5TRF-Х | 1,5 | 10 | 0,5 | 3000 | От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1 до 1,5 включ. | ±0,25 ±0,5 ±0,75 |
| WWSC^T-Х | 1,5 | 10 | 0,5 | 3000 | От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1 до 1,5 включ. | ±0,25 ±0,5 ±0,75 |
| WWSB3Т-Х | 3 | 20 | 1 | 3000 | От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. | ±0,5 ±1 ±1,5 |
| WWSC3TRF-Х | 3 | 20 | 1 | 3000 | От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. | ±0,5 ±1 ±1,5 |
| WWSC3T-Х | 3 | 20 | 1 | 3000 | От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. | ±0,5 ±1 ±1,5 |
| WWSB6T-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSC6TRF-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSC6T-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSD6TRF-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSD6T-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSE6TRF-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSE6T-Х | 6 | 40 | 2 | 3000 | От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. | ±1 ±2 ±3 |
| WWSB8T-Х | 8 | 100 | 5 | 1600 | От 0,1 до 2,5 включ. Св. 2,5 до 8 включ. | ±2,5 ±5 |
| Обозначение весов | Макси-мальн ая на-грузка, Max, т | Мини мальн ая на-грузка, Min, кг | Действительная цена деления (d), поверочный интервал (е), d=e, кг | Число пове рочных интер валов (n) | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| WWSC10TRF-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSC10T-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSD10TRF-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSD10T-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSE10ТRF-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSE10T-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSF10T-Х | 10 | 100 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5 |
| WWSD15TRF-Х | 15 | 100 | 5 | 3000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. | ±2,5 ±5 ±7,5 |
| WWSD^-Х | 15 | 100 | 5 | 3000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. | ±2,5 ±5 ±7,5 |
| WWSF15T-Х | 15 | 100 | 5 | 3000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. | ±2,5 ±5 ±7,5 |
| WWSD20TRF-Х | 20 | 200 | 10 | 2000 | От 0,2 до 5 включ. Св. 5 до 20 включ. | ±5 ±10 |
| WWSD20T-Х | 20 | 200 | 10 | 2000 | От 0,2 до 5 включ. Св. 5 до 20 включ. | ±5 ±10 |
| WWSF20T^ | 20 | 200 | 10 | 2000 | От 0,2 до 5 включ. Св. 5 до 20 включ. | ±5 ±10 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - от сети переменного тока: - напряжение, В - частота, Гц - от аккумулятора: - напряжение, В - от аккумулятора транспортного средства: - напряжение, В | 230±23 50±1 6 12 или 24 |
| Потребляемая мощность, В • А, не более | 18 |
| Условия эксплуатации весов: - предельные значения температуры (Tmin, Tmax), °С: - относительная влажность воздуха при 40 °С, %, не более | -10; +40 85 |
| Время прогрева весов, мин, не менее | 1 |
| Вероятность безотказной работы за 2000 ч | 0,95 |
| Средний срок службы, лет | 8 |
Таблица 5 - Габаритные размеры и масса грузоприемной платформы
| Обозначение весов | Габаритные размеры грузоприемной платформы (длина, ширина), мм, не более | Масса грузоприемной платформы, кг, не более |
| WWSB600-X, WWSB1500-X, WWSB3^X, WWSB6T-X, WWSB8T-X | 400, 300 | 14,5 |
| WWSC1.5T-X, WWSC3T-X, WWSC6T-X, WWSC10T-X | 500, 400 | 20,5 |
| WWSC1.5TRF-X, WWSC3TRF-X, WWSC6TRF-X, WWSC10TRF-X | 565, 400 | 22 |
| WWSD6T-X, WWSD10T-X, WWSD15T-X, WWSD20T-X | 900, 500 | 47,5 |
| WWSD6TRF-X, WWSD10TRF-X, WWSD15TRF-Х, WWSD20TRF-X | 950, 500 | 49 |
| WWSE6T-X, WWSE10T-X | 700, 450 | 29 |
| WWSE6TRF-X, WWSE10TRF-X | 750, 450 | 30 |
| WWSF10T-X, WWSF15T-X WWSF20T-X | 900, 700 | 70 |
Таблица 6- Перечень и число весоизмерительных датчиков, применяемых в различных модификациях весов_
| Обозначение весов | Обозначение весоизмерительного датчика | Число весоизмерительных датчиков |
| WWSB600^ | SBZ | 4 |
| WWSB1500^ | SBZ | |
| WWSO^TRF-Х | SBX | 4 |
| WWSd^T-Х | SBX | |
| WWSB3^ | SBZ | |
| WWSC3TRF^ | SBX | 4 |
| WWSC3T-Х | SBX | |
| WWSB6T-Х | SBX | 4 |
| WWSC6TRF-Х | SBX | 4 |
| WWSC6T-Х | SBX | 4 |
| WWSD6TRF-Х | SBX | 6 |
| WWSD6T-Х | SBX | 6 |
| WWSE6TRF-Х | SBX | 6 |
| WWSE6T-Х | SBX | 6 |
| WWSB8T-Х | SBX | 4 |
| WWSC10TRF-Х | ||
| WWSC10T-Х | ||
| WWSD10TRF-Х | SBX | 6 |
| WWSDrnT-Х | ||
| WWSE10T-Х | ||
| WWSE10TRF-Х | ||
| WWSF10T-Х | SBX | 8 |
| WWSD15TRF-Х | ||
| WWSD^T-Х | SBX | 8 |
| WWSF15T-Х | ||
| WWSD20TRF-Х | ||
| WWSD20T-Х | SBX | 10 |
| WWSF20T^ |
наносится графическим способом на маркировочные таблички в виде наклеек, закрепленных на грузоприемном устройстве и корпусе индикатора, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы платформенные подкладные | WWS | 1 шт. |
| Индикатор* | 1 шт. | |
| Адаптер* | 1 шт. | |
| Кабель* | 1 шт. | |
| Зарядное устройство* | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство по эксплуатации индикатора | 1 экз. | |
| Методика поверки | МП 2301-316-2020 | 1 экз. |
| *Поставляются по заказу | ||
осуществляется по документу МП 2301-316-2020 «ГСИ.Весы платформенные подкладные WWS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.01.2020 г.
Основные средства поверки:
- Эталонные гири 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
- Рабочие эталоны 1-го разряда по приказу Росстандарта от 22.10.2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы» с пределами допускаемых относительной погрешности 5 = 0,017 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель индикатора (рисунок 6).
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация DINI ARGEO S.r.l., Италия
