Государственный реестр средств измерений

Теплосчетчики ультразвуковые ТСУ, 78877-20

78877-20
Теплосчетчики ультразвуковые «ТСУ» (далее по тексту - теплосчетчики) предназначены для измерений количества тепловой энергии в водяных системах теплоснабжения.
Карточка СИ
Номер в госреестре 78877-20
Наименование СИ Теплосчетчики ультразвуковые
Обозначение типа СИ ТСУ
Изготовитель ООО "Сфера экономных технологий", г.Омск
Год регистрации 2020
Срок свидетельства 03.08.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики ультразвуковые «ТСУ» (далее по тексту - теплосчетчики) предназначены для измерений количества тепловой энергии в водяных системах теплоснабжения.

Описание

Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на основании известных зависимостей количества тепловой энергии. Объем теплоносителя измеряется с помощью ультразвукового преобразователя расхода. Температура теплоносителя и разность температур теплоносителя в подающем и обратном трубопроводах измеряется при помощи комплекта платиновых термометров сопротивления - пары термометров сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009.

Теплосчетчики состоят из тепловычислителя, датчика расхода и комплекта термометров сопротивления.

Тепловычислитель - микропроцессорное электронное устройство с жидкокристаллическим дисплеем, кнопкой управления или магнитоуправляемым контактом. Тепловычислитель осуществляет вычисление, индикацию, архивирование и передачу следующих измеренных и вычисленных значений:

-    количества потребленной тепловой энергии Q с нарастающим итогом, Гкал;

-    объема теплоносителя в трубопроводе V с нарастающим итогом, м3;

-    температур теплоносителя в подающем t1 и обратном t2 трубопроводах и разности этих температур At, °С.

Теплосчетчики оснащены автономной литий-тионил-хлоридной батареей, от которой осуществляется электропитание.

Теплосчетчики выпускаются в трех модификациях: «ТСУ-15.06», «ТСУ-15.15» и «ТСУ-20.25», которые отличаются диапазонами расходов теплоносителя. Каждая модификация имеет ряд исполнений, которые, которые отличаются типом интерфейсов связи. Структура условного обозначения теплосчетчиков представлена в таблице 1.

Теплосчетчик ультразвуковой «ТСУ- | X | . | X | . | X | . | X | . | X | »

1 2 3 4 5

Таблица 1

- Структура условного обозначения

№ поля

Описание поля

Код поля

Расшифровка

1

Диаметр условного

15

диаметр условного прохода 15 мм

прохода

20

диаметр условного прохода 20 мм

2

Номинальный расход

06

номинальный расход 0,6 м3/ч

15

номинальный расход 1,5 м3/ч

25

номинальный расход 2,5 м3/ч

3

Тип интерфейса связи

O

импульсные выходы

R

RS-485

M

M-BUS

F

беспроводной, протокол обмена wM-BUS

L

беспроводной, протокол обмена LoRaWAN

N

беспроводной, протокол обмена NB-Fi

№ поля

Описание поля

Код поля

Расшифровка

4

Наличие импульсных входов

I

с импульсными входами

без импульсных входов

5

Наличие монтажного комплекта

МК

с монтажным комплектом

без монтажного комплекта

Теплосчетчики ведут часовые (глубина 64 суток), суточные (глубина 16 месяцев), месячные (глубина 20 лет) и годовые (глубина 20 лет) журналы, а также журнал нештатных ситуаций (глубина 512 записей).

Теплосчетчики могут устанавливаться как на подающий, так и на обратный трубопровод в закрытых системах тепло- и водоснабжения.

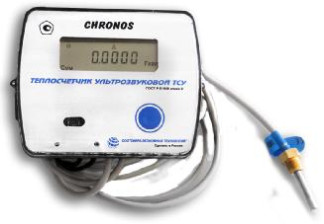

Общий вид теплосчетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) теплосчетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

-    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

-    программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблицах 2-5.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики теплосчетчиков нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного с типом интерфейса связи: импульсный выход, RS-485, M-BUS

обеспечения теплосчетчиков

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TSU 110

Номер версии (идентификационный номер) ПО

1.10

Цифровой идентификатор ПО

4B9D

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16

Таблица 3 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: беспроводным, протокол обмена wM-BUS_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TSU 210

Номер версии (идентификационный номер) ПО

2.10

Цифровой идентификатор ПО

CD6A

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16

Таблица 4 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: беспроводным, протокол обмена LoRaWAN_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TSU 310

Номер версии (идентификационный номер) ПО

3.10

Цифровой идентификатор ПО

01C9

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16

Таблица 5 - Идентификационные данные программного обеспечения теплосчетчиков с типом интерфейса связи: беспроводным, протокол обмена NB-Fi_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TSU 410

Номер версии (идентификационный номер) ПО

4.10

Цифровой идентификатор ПО

E21B

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16

Таблица 6 - Метрологические характеристики

Наименование характеристики

М

одификация

«ТСУ-

15.06»

«ТСУ-

15.15»

«ТСУ-

20.25»

Значение

Диаметр условного прохода, мм

15

20

Класс точности по ГОСТ Р 51649-2014

2

Расход теплоносителя, м3/ч:

-    нижний предел

-    номинальный

-    верхний предел

0,006

0,600

1,200

0,015

1,500

3,000

0,025

2,500

5,000

Диапазон измерений температуры теплоносителя, °С

от +5 до +95

Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °С

от +3 до +90

Пределы допускаемой относительной погрешности измерений объема теплоносителя, %

±(2 + 0,02'Ов/О), но не более ±5,0

Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С

±(0,5 + 0,005-1)

Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, %

±(0,5 + 3Д^/Д^

Пределы допускаемой относительной погрешности измерений тепловой энергии, %

±(3 + 4Д^^ + 0,02'Ов/О)

Пределы допускаемой относительной погрешности измерений интервалов времени, %

±0,05

Примечания - В таблице приняты следующие обозначения: Ов - верхний предел расхода теплоносителя, м3/ч; G - значение расхода теплоносителя, м3/ч; t - значение температуры теплоносителя, °C; - нижний предел диапазона измерений разности температур теплоносителя, °C; Дt - значение разности температур теплоносителя, °C.

Таблица 7 - Основные технические характеристики

Наименование характеристики

М

одификация

«ТСУ-

15.06»

«ТСУ-

15.15»

«ТСУ-

20.25»

Значение

Максимальное рабочее давление, МПа

1,6

Напряжение питания от встроенного источника питания, В

3,0; 3,6

Габаритные размеры, мм, не более

- высота

83

93

- длина

111

130

- ширина

85

85

Масса, кг, не более

0,7

0,8

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +50

- относительная влажность при температуре +35 °С,

%, не более

80

Наименование характеристики

М

одификация

«ТСУ-

15.06»

«ТСУ- «ТСУ-15.15» 20.25»

Значение

Средний срок службы, лет

12

Срок непрерывной работы от встроенного источника питания, лет, не менее

6

Средняя наработка на отказ, ч

75000

Знак утверждения типа

наносится на этикетку теплосчетчиков, расположенную на крышке, методом шелкографии или типографским способом и на титульный лист паспорта типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Теплосчетчик ультразвуковой «ТСУ»

-

1 шт.

Монтажный комплект

-

1 комплект. для «ТСУ-Х.Х.Х.Х.МК»

Паспорт

СЭТ.469333.147 ПС

1 экз.

Методика поверки

ОЦСМ 076196-2019 МП

1 экз. на партию

Поверка

осуществляется по документу ОЦСМ 076196-2019 МП «ГСИ. Теплосчетчики ультразвуковые «ТСУ». Методика поверки», утвержденному ФБУ «Омский ЦСМ» 20.01.2020 г.

Основные средства поверки:

-    рабочий эталон 3-го разряда по ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. №256, с пределами допускаемой относительной погрешности ± 0,5 % - установка поверочная автоматизированная УПРС-5/1 (рег. №52183-12);

-    рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный ТСПВ-1 (рег. №50256-12);

-    термостат низкотемпературный «Криостат А1» (рег. №23838-08);

-    циркуляционные жидкостные термостаты LOIP LT-116a (2 шт.): диапазон воспроизводимых температур от (^кр + 10) до +100 °С; погрешность воспроизведения заданной температуры ± 0,1 °С.

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости СЭТ.469333.147 ТУ Теплосчетчики ультразвуковые «ТСУ». Технические условия
