| Номер в госреестре | 78878-20 |
| Наименование СИ | Измеритель цифровой контактный |
| Обозначение типа СИ | YG141D |
| Изготовитель | "Fanyuan Instrument (HF) Co., Ltd.", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель цифровой контактный YG141D (далее - измеритель) предназначен для измерения малых значений длин (толщины), в частности толщины текстильных материалов и текстильной продукции, различных типов тканных материалов, трикотажа и других материалов с однородной толщиной.
Принцип действия измерителя состоит в измерении линейного перемещения измерительного штока при измерении толщины материала, помещенного между опорной пластиной и прижимной пяткой подвижного измерительного штока, задающего давление на измеряемый материал. В зависимости от типа материала для задания давления могут быть установлены различные прижимные пятки площадью 100, 2000, 2500, 10000 мм и использоваться прижимные грузы 50, 100 и 200 сН, поставляемые в комплекте с измерителем. Величину перемещения отсчитывают на цифровом индикаторе.
Конструктивно измеритель выполнен в виде рамы с неподвижной опорной пластиной, подвижного измерительного штока со сменными прижимными пятками и цифрового индикатора. На панели управления прибора размещены кнопки для настройки параметров измерений и индикаторы состояния прибора.

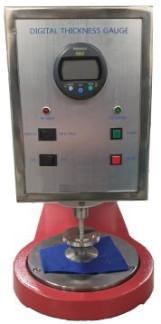

Общий вид измерителя показан на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 0,001 до 20 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ± 0,01 |
| Дискретность, мм | 0,001 |
| Допускаемое значение отклонения от плоскостности прижимных пяток, мм | ±0,040 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Площадь прижимной пятки, мм2 | 100, 2000, 2500, 10000 |
| Прижимные грузы, сН | 50, 100, 200 |
| Длительность прижатия, с | от 10 до 30 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±20 |
| - частота переменного тока, Гц | 50+15-7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 не более 85 |
| Габаритные размеры (ШхГхВ), мм | 210x440x360 |
| Масса, кг | 25 |
наносится на корпус измерителя в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель цифровой контактный | YG141D | 1 шт. |
| Прижимные грузы | - | 50 сН - 2 шт., 100 сН - 2 шт. 200 сН - 1 шт. (грузы могут комбинироваться) |
| Прижимные пятки | - | 100 мм2- 1 шт., 2000 мм2- 1 шт., 2500 мм2-1 шт., 10000 мм2- 1 шт. |
| Кейс для хранения комплекта прижимных грузов и пяток | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 19-19 | 1 экз. |
осуществляется по документу МП АПМ 19-19 «Измеритель цифровой контактный YG141D. Методика поверки», утвержденному ООО «Автопрогресс-М» «21» октября 2019 г.
Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- Линейка лекальная класс точности 1 ЛД-125 (рег. № 3461-73);
- Щупы класс точности 2 набор №2 (рег. № 369-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация Fanyuan Instrument (HF) Co., Ltd., Китай
