| Номер в госреестре | 78879-20 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SESAM i60 FT SII |
| Изготовитель | "AVL Emission Test Systems GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы модели SESAM i60 FT SII предназначены для автоматического контроля содержания аммиака в выхлопных газах автомобилей.
Принцип измерений газоанализаторов модели SESAM i60 FT SII (далее -газоанализаторов) основан на измерении объемной доли загрязняющих веществ в отработанных пробах отработавших газов автомобилей или двигателей при помощи инфракрасного спектрометра с преобразованием Фурье, где спектр, подлежащий анализу, записывается в форме карты помех, и в дальнейшем преобразуется в инфракрасный спектр с помощью преобразования Фурье, поддерживаемого программным обеспечением.
Конструктивно газоанализаторы выполнены в виде шкафа с отдельными модулями. В зависимости от версии конструктивного исполнения (малый или большой), в корпусе газоанализатора (шкафу) может размещаться максимум одна линия и система рециркуляции отработавших газов, или две линии с двумя спектрометрами.
Способ отбора пробы - механический, через пробоотборник с помощью пневматического насоса.

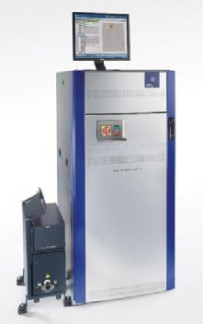

Общий вид газоанализаторов представлен на рисунке 1.
Схема пломбирования корпуса газоанализаторов модели от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбирования корпуса газоанализатора
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
ПО газоанализаторов выполняет следующие функции:
- прием, обработка и отображение измерительной информации от первичных измерительных преобразователей;
- корректировка нулевых показаний и чувствительности по измерительному каналу объемной доли аммиака;
- формирование выходных сигналов (аналогового и цифрового) и передача данных;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- автоматическая диагностика состояния газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iGem Sesam |
| Номер версии (идентификационный номер) ПО | v.2.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли аммиака, млн-1 | от 0 до 1000 |
| Пределы допускаемой основной приведенной1) погрешности, % | ±7,5 |
| Предел допускаемого времени установления показаний Т0,9 (для 90 % от установившегося показания), с, не более | 1,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений, % от основной приведенной погрешности: - при изменении температуры окружающей среды в диапазонах: от +10 до +15 о С включ. и св. +25 до +40 оС, на каждые ±10 оС; - при изменении относительной влажности в диапазоне от 5 до 80 % | ±0,5 ±0,5 |
| 1) Приведенная погрешность нормирована к верхнему значению диапазона измерений | |
Таблица 3 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 1800 |
| Параметры питания сети: - напряжение переменного тока, В - частота, Гц | от 220 до 240 от 50 до 60 |
| Габаритные размеры (ШхВхГ), мм, не более: | 1340x660x900 |
| Масса, кг, не более | 190 |
| Расход пробы, не более, дм3/ мин | 1,8 |
| Рабочие условия эксплуатации преобразователей: - температура окружающего воздуха, С - атмосферное давление, мм рт. ст. - относительная влажность окружающего воздуха, % | от +10 до +40 от 630 до 800 от 5 до 80 (без конденсации влаги) |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Среднее время наработки на отказ, ч | 30 000 |
| Срок службы, лет, не более | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализаторов.
Таблица 6 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество, шт. |
| Газоанализаторы модели SESAM i60 FT SII | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-ИНС-23/11-2019 | 1 экз. |
осуществляется по документу МП-ИНС-23/11-2019 «Газоанализаторы модели SESAM i60 FT SII. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 27 сентября 2019 г.
Основные средства поверки:
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
- стандартные образцы состава газовые смеси ГСО 11048-2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы «AVL Emission Test Systems GMBH», Германия
