| Номер в госреестре | 78882-20 |
| Наименование СИ | Счетчики газа камерные |
| Обозначение типа СИ | СГК-G |
| Изготовитель | АО "Казанский оптико-механический завод" (КОМЗ), г.Казань |
| Год регистрации | 2020 |
| Срок свидетельства | 03.08.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа камерные СГК-G (далее - счетчики) предназначены для измерения объемов неагрессивного неоднородного по химическому составу природного газа по ГОСТ 5542-2014 и сжиженного по ГОСТ 20448-2018.
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в поступательное движение диафрагм, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными гибкими газонепроницаемыми диафрагмами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну
из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение диафрагмы преобразуется шарнирно-рычажным и зубчато-передаточным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений диафрагмы и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний отсчётного устройства.
Конструктивно, счетчики состоят из корпуса в виде нижнего кожуха и верхнего кожуха с входным и выходным патрубками и счетного устройства. Верхний и нижний кожухи герметично соединены между собой, образуя изолированную полость внутри счетчика. Корпус состоит из двух раздельных камер, каждая из которых разделена эластичной мембраной на две половины; клапана, шарнирно-рычажного и зубчато-передаточного механизмов. Некоторые модификации счетчиков измеряют объем газа с приведением измеренного объема к нормальной температуре 20 °С, их конструкция отличается наличием температурного компенсатора (термокорректора), который установлен на клапане. Основным элементом термокорректора является спираль, изготовленная из биметалла. Один конец спирали закреплен на основании термокорректора, а другой меняет свое положение в зависимости от температуры газа и с помощью рычагов изменяет циклический объем. Эти изменения циклического объема позволяют получить на счетном устройстве объем газа, приведенный к нормальной температуре.
Структура обозначения возможных модификаций счетчиков приведена ниже.
| Код | СГК-G | X | - Х | - Х |
| Номер позиции кода | 1 | 2 | 3 | 4 |
Модификации счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
| Позиция кода | Значение кода |
| 1 | Счетчик газа камерный СГК-G |
| 2 | Номинальный объемный расход, м3/ч: - 1,6; 2,5; 4 |
| 3 | Наличие температурной компенсации: - Т - счетчик с температурной компенсацией |
| 4 | Подключение к газовой сети: - Л - левостороннее; - П - правостороннее |
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы, или на специальную мастику в чашке винта крепления.

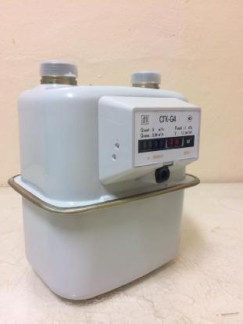

Общий вид счетчиков представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и обозначения места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение характеристики | |||
| Типоразмер | СГК-G 1,6 | СГК-G 2,5 | СГК-G 4 | СГК-G 4-Т |
| Объемный расхода газа, м3/ч - максимальный расход, Qmax - номинальный расход, Q^ - минимальный расход, Qmin | ||||
| 2,5 | 4 | 6 | 6 | |
| 1,6 | 2,5 | 4 | 4 | |
| 0,018 | 0,025 | 0,04 | 0,04 | |
| Порог чувствительности, м3/ч, не более | 0,0032 | 0,005 | 0,008 | 0,008 |
| Пределы допускаемой основной относительной погрешности в нормальных условиях, % - при выпуске из производства и после ремонта в диапазоне расходов: от Qmin до 0,1 Оном включ. от 0,1 Оном до Qmax включ. - в процессе эксплуатации в диапазоне расходов: от Qmin до 0,1 Оном включ. от 0,1 Оном до Qmax включ. | ±3 ±1,5 ±5 ±3 | |
| Пределы допускаемой | ||
| дополнительной, вызванное | ||
| отклонением температуры | ±0,1 | |
| измеряемого газа на 1°С от | ||
| нормальной в диапазоне | ||
| температурной компенсации, % | ||
| Диапазон измерений температуры | от -20 | |
| газа, °С | до +25 | |
| Пределы допускаемой | ||
| дополнительной , вызванное | ||
| отклонением температуры | ±0,45 | - |
| измеряемого газа на 1°С вне диапазона | ||
| температурной компенсации,% | ||
Таблица 2 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение |
| Избыточное давление измеряемой среды, кПа, не более | 3 |
| Потери давления при Qmax, кПа, не более | 200 |
| Циклический объем, дм3/об | 1,2 |
| Емкость отсчетного устройства | 99999,999 |
| Цена деления шкалы контрольного элемента, м3 | 0,2 |
| Масса, кг, не более | 2,5 |
| Габаритные размеры (ВхШхГ), мм, не более | 194х172х224 |
| Средний срок сохраняемости, лет, не более | 4 |
| Средний срок службы, лет, не менее | 18 |
| Нормальные условия: | |
| - температура окружающего воздуха, °С | от +21 до +25 |
| - относительная влажность при температуре +35 °С, % | от 20 до 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность при температуре +35 °С, % | от 5 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на лицевую панель счётчика методом термотрансферной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик газа камерный 1) | СГМХ-Х-Х | 1 шт. |
| Комплект монтажных частей 2) | - | 1 компл. |
| Руководство по эксплуатации 2) | РГДИ.407269.001 РЭ | 1 экз. |
| Паспорт. | РГДИ.407269.001 ПС | 1 экз. |
| Методика поверки 2) | РГДИ.407269.001 МП | 1 экз. |
| Примечание: 1) - поставляется в соответствии с заказом потребителя; 2) - поставляется по заказу потребителя. | ||
осуществляется по документу РГДИ.407269.001 МП «ГСИ. Инструкция. Счетчики газа камерные СГК-G. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» 23 марта 2020 г. Основные средства поверки:
рабочий эталон 1-го разряда в соответствии с ГПС (п.6,) утвержденной приказом Росстандарта от 29.12.2018 г. №2825.
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик в соответствии с рисунком 2 и в соответствующий раздел паспорта.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
РГДИ.407269.001 ТУ Счетчик газа камерный СГК-G. Технические условия
| Зарегистрировано поверок | 77636 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
