| Номер в госреестре | 78894-20 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | IN и INA |
| Изготовитель | "Bruel & Kjaer Vibro GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые серий IN и INA (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения).
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе, штоке). Изменение зазора между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного электрического сигнала напряжения переменного тока.
Питание датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Выходной сигнал преобразователей пропорционален значению относительного перемещения (осевого смещения) или значению виброперемещения.
Преобразователи вихретоковые серий IN и INA являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Калибровочная характеристика преобразователя зависит от материала ротора.
Конструктивно преобразователи выполнены в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа и несъемным соединительным кабелем.
Преобразователи выпускаются в сериях IN и INA, которые отличаются условиями эксплуатации и конструктивным исполнением. Преобразователи серии IN включают в себя модификации: IN-081, IN-083, IN-084 и IN-085; преобразователи серии INA включают в себя модификации: INA-081, INA-083 и INA-085, отличающиеся между собой конструктивным исполнением, в том числе длинной корпуса, длинной кабеля, наружной резьбой. Преобразователи вихретоковые серии INA поставляются во взрывобезопасном исполнении.
На преобразователи вихретоковые серий IN и INA наносится маркировка, которая включает товарный знак B&K Vibro, тип средства измерения и заводской (серийный) номер, для модификаций во взрывобезопасном исполнении дополнительно наносится маркировка взрывозащиты и диапазон рабочих температур.

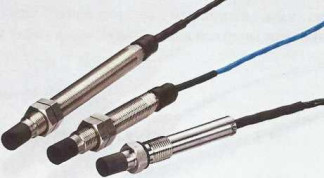

Общий вид преобразователей вихретоковых серий IN и INA представлен на рисунке 1. Пример маркировки преобразователей вихретоковых серии IN представлен на рисунке 2. Пример маркировки преобразователей вихретоковых серии INA представлен на рисунке 3. Пломбирование преобразователей не предусмотрено.
Рисунок 3 - Пример маркировки преобразователей вихретоковых серии INA
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/мкм | 8 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазоны измерений виброперемещения, мкм | от 10 до 2400 |
| Диапазон рабочих частот, Гц | от 1,5 до 2600 |
| Нелинейность амплитудной характеристики, %, не более в диапазоне от 10 до 1500 мкм в диапазоне от 10 до 2400 мкм | ±2 ±7 |
| Неравномерность частотной характеристики в диапазоне рабочих частот, дБ, не более | ±3 |
| Диапазоны измерений относительного перемещения (осевого смещения), мм | от 0 до 2,4 |
| Пределы основной относительной погрешности измерения относительного перемещения, %: - в диапазоне от 0 до 1,5 мм включ. - в диапазоне св. 1,5 до 2,4 мм | ±2 ±5 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % | ±10 |
| Нормальные условия измерений: - температура окружающей среды, °С | 23±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В, не более - потребляемый ток, мА, не более | 30 140 |
| Рабочий диапазон температур, °С | от 0 до +110 |
| Габаритные размеры (без кабеля), мм, не более - диаметр - длина | 8,5 250 |
| Масса (без кабеля), г, не более | 120 |
| Маркировка взрывозащиты для преобразователей вихретоковых серии INA | 1Ex ib IIC T6 Gb X / Ex ib IIIC T135X Db |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователь вихретоковый серий IN или INA | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. на партию |
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772, головка микрометрическая цифровая серии 164 (рег. № 33793-07), мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы «Bruel & Kjaer Vibro GmbH», Германия
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 05.12.2024 |
