| Номер в госреестре | 78896-20 |
| Наименование СИ | Система непрерывного контроля выбросов АСНКВ дымовой трубы обжиговой печи и декарбонизатора филиала ООО "Хайдельбергцемент Рус" в п.Новогуровский |
| Изготовитель | ООО "СервисСофт Инжиниринг", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система непрерывного контроля выбросов автоматическая АСНКВ дымовой трубы обжиговой печи и декарбонизатора филиала ООО «ХайдельбергЦемент Рус» в п. Новогуровский (далее - АСНКВ или система), предназначена для:
- непрерывных измерений массовой концентрации загрязняющих веществ: оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), аммиака (NH3), взвешенных частиц (веществ) и параметров отходящих газов: температуры, объемной доли воды, объемной доли кислорода, абсолютного давления и скорости газового потока;
- непрерывного расчета объемного расхода, массовых выбросов (г/с, кг/ч) и валовых выбросов (т/год) загрязняющих веществ;
- непрерывной обработки и анализа поступающей от приборов информации, ее архивирования и систематизирования;
- представления операторам получаемой информации по составу и параметрам дымовых газов;
- передачи информации в автоматизированные системы более высокого уровня.
Принцип действия системы основан на следующих методах измерения:
1) для определяемых компонентов NO, NO2, SO2, СО, NH3, H2O- метод ИК-спектроскопии;
2) для определяемого компонента O2 - электрохимический (циркониевый датчик);
3) температуры - термоэлектрический;
4) давления - тензорезистивный;
5) скорости потока - ультразвуковой (измеритель скорости газового потока);
6) измерение взвешенных частиц (веществ) - оптический.
Система включает в себя измерительные каналы, состоящие из следующих элементов: устройство отбора и подготовки газовой пробы, первичные измерительные преобразователи (газоанализаторы, датчики), устройство сбора, обработки, накопления, хранения, отображения и передачи информации о параметрах отходящих газов для непрерывного контроля.
Система состоит из 3-х уровней:
- нижний уровень: контрольно-измерительные приборы для измерений параметров отходящих газов и измерительные комплексы анализа проб газа;
- средний уровень: система сбора, расчета, обработки и передачи данных (ССОД);
- верхний уровень: сервер для хранения данных, АРМ эколога для отображения данных.
Оборудование нижнего уровня выполняет следующие функции:
непрерывное измерение массовой концентрации в мг/м NO, NO2, SO2, СО, NH3, твердых (взвешенных) частиц (веществ) и приведение к нормальным условиям (0 оС и 101,3 кПа) и “сухой газ”;
- непрерывное измерение параметров отходящих газов - абсолютного давления в кПа, температуры в °С, скорости в м/с, содержания влаги (H2O) в дымовых газах в % об, содержания кислорода (О2) в дымовых газах в % (об.)
Средний уровень (ССОД) выполняет следующие функции:
- автоматический сбор, диагностику и автоматизированную обработку информации по анализу дымовых (отходящих) газов в сечении газохода, а также обеспечивает интерфейс доступа к этой информации;
- автоматический пересчет на основе данных, полученных от оборудования нижнего уровня, и вычисление следующих показателей:
- приведение измеренных значений массовой концентрации NO, NO2, SO2, СО, NH3 к содержанию кислорода O2 10 % (об.);
Примечание: комплекс газоаналитический MCS модели MCS 100E HW передает данные по концентрациям, пересчитанные на “сухой газ” и на нормальные условия (0 оС и 101,3 кПа);
- приведение измеренных значений массовой концентрации твердых (взвешенных) частиц (веществ) и расхода газа к нормальным условиям (0 оС и 101,3 кПа) и к содержанию кислорода O2 10 % (об.), а также пересчет на “сухой газ” (нм /с сух.);
- расчет массового и валового выброса NО, NO2, SO2, СО, NH3 и твердых (взвешенных) частиц (веществ) в дымовом газе (г/с и т/год, соответственно);
- усреднение за 20 минут массовых выбросов NO, NO2, SO2, СО, NH3 твердых (взвешенных) частиц (веществ), г/с.
Связь между оборудованием нижнего уровня и ССОД осуществляется по токовому интерфейсу от 4 до 20 мА и интерфейсу RS-485 (PROFIBUS). Передача сигналов диагностики осуществляется посредством дискретных сигналов типа «сухой контакт».
АРМ эколога (третий уровень) обеспечивает отображение в реальном времени значений измеряемых и вычисляемых параметров, а также диагностическую информацию на АРМ эколога с возможностью формирования отчетов за произвольно заданный период. Визуализация информации на АРМ предусматривает возможность отображения трендов и графиков.
Передача данных от ССОД среднего уровня по каналам связи и представление информации (данных) на АРМ осуществляется без искажений передаваемой информации.
Нижний уровень включает в себя следующие средства измерений:
- комплекс газоаналитический MCS модификации MCS 100 E HW фирмы «SICK AG», Германия (регистрационный номер 76825-19);
- система пробоотбора с пробоотборным зондом и пробоотборной линией длиной 30 м;
- преобразователь давления измерительный Sitrans Р серии 7MF модификации DSIII (регистрационный номер 66310-16);
термопреобразователь сопротивления платиновый серии Sitrans TS модели TS 500, (регистрационный номер 61525-15) с преобразователем измерительным Sitrans T модели TR 300 (регистрационный номер 60851-15);
- расходомер газа ультразвуковой FLOWSIC 100 модели FLOWSIC 100 H с приемопередающим блоком FLSE100H и блока обработки данных MCU (регистрационный номер 43980-10);
- анализатор пыли DUSTHUNTER модели SB100 (регистрационный номер 45955-10);
Пробоподготовка газовой смеси к анализу осуществляется методом горячей экстракции.
Комплекс газоаналитический MCS модификации MCS 100 E HW обеспечивает
возможность подачи поверочного газа (ПНГ и ПГС) через контур пробоотборной линии на зонд и соответствующую корректировку показаний газоаналитических каналов.
Для размещения оборудования, поддержания микроклимата и защиты от внешних воздействий окружающей среды основного газоаналитического оборудования нижнего уровня, контроллерного шкафа среднего уровня (ССОД), дополнительного и вспомогательного оборудования применяется существующий блок-контейнер, размещенный на площадке для обслуживания дымовой трубы на высоте 53,6 м.

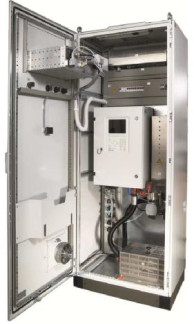

Общий вид оборудования системы представлены на рисунках 1-8.
Рисунок 5 - Общий вид преобразователя давления Sitrans P серии 7MF модификации DSIII
В
Программное обеспечение системы состоит из модулей:
- встроенное программное обеспечение;
- автономное программное обеспечение;
Встроенное программное обеспечение (ПО контроллера) осуществляет следующие функции:
- прием, регистрация данных о параметрах отходящего газа.
Автономное ПО осуществляет функции:
- отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока;
- автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;
- автоматический расчет массового выброса (г/с) загрязняющих веществ;
- архивация (сохранение) вышеуказанных измеренных и расчетных данных;
- визуализация процесса на дисплеях;
- вывод на печать по запросу необходимой оперативной или архивной информации;
- поддержка многопользовательского, многозадачного непрерывного режима работы в реальном времени;
- регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;
- контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;
- дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на жесткий диск АРМ;
- обмен данными между смежными системами;
- автоматическая самодиагностика состояния технических средств, устройств связи;
- выполнение функций системного обслуживания - администрирование АСНКВ (контроль и управление полномочиями пользователей, переконфигурирование при модернизации системы).
Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.
Влияние встроенного ПО учтено при нормировании метрологических характеристик системы. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||
| Встроенное ПО контроллера | Панель оператора контроллерного шкафа | АРМ эколога | |
| Идентификационное наименование ПО | Программа ЦПУ | HMI | «АРМ эколога» |
| Номер версии (идентификационный номер) ПО | 1.01 | 1.01 | 1.01 |
| Цифровой идентификатор ПО | 80CE99E0CDACA5 8C | 91CF0F34 | 5DDA9890 |
| Алгоритм расчёта цифрового идентификатора ПО | СRС32 (64bit) | СRС32 | СRС32 |
Таблица 2 - Метрологические характеристики газоаналитических каналов системы (с устройством отбора и подготовки пробы) и канала твердых (взвешенных) частиц (веществ)_
| Измерительный канал (определяемый компонент) | Диапазон показаний массовой концентрац | Диапазон измерений массовой концентрации, | Пределы допускаемой основной погрешности1), % | Пределы допускаемой погрешности в условиях эксплуатации3), % | ||
| ии, мг/м3 | мг/м3 | приведен ”2) ной 7 | относит ельной | приведен ”2) ной 7 | относитель ной | |
| Оксид азота NO | от 0 до 2500 | от 0 до 250 включ. св.250 до 2500 | ±10 | ±10 | ±20 | ±20 |
| Диоксид азота NO2 | от 0 до 200 | от 0 до 20 включ. св.20 до 200 | ±10 | ±10 | ±20 | ±20 |
| Сумма оксидов | ||||||
| азота NOx (в | от 0 до 4000 | от 0 до 400 включ. | ±15 | - | ±25 | - |
| пересчете на NO2) 4) | св.400 до 4000 | - | ±15 | - | ±25 | |
| Измерительный канал (определяемый компонент) | Диапазон показаний массовой | Диапазон измерений массовой 7) концентрации , мг/м3 | Пределы допускаемой основной 1) | Пределы допускаемой погрешности в условиях 3) | ||
| концентрац ии, мг/м3 | приведен ”2) ной 7 | относит ельной | приведенн ой2) | относитель ной | ||
| Диоксид серы 6) | от 0 до 75 | от 0 до 20 включ. св.20 до 75 | ±15 | ±15 | ±25 | ±25 |
| SО2 | от 0 до 1500 | от 0 до 150 включ. св.150 до 1500 | ±8 | ±8 | ±15 | ±15 |
| Оксид углерода6) | От 0 до 600 | от 0 до 60 включ. св.60 до 600 | ±8 | ±8 | ±15 | ±15 |
| CO | от 0 до 2500 | от 0 до 250 включ. св.250 до 2500 | ±8 | ±8 | ±15 | ±15 |
| Аммиак N^ | от 0 до 200 | от 0 до 20 включ. св.20 до 200 | ±10 | ±10 | ±20 | ±20 |
| Твердые (взвешенные) частицы5) ( кещесткя)) | от 0 до 100 | от 0 до 10 включ. св. 10 до 100 | ±25 | ±25 | ±25 | ±25 |
| Кислород О2 | от 0 до 21 % об. | от 0 до 5 включ. св.5 до 21 % об. | ±5 | ±5 | ±7 | ±7 |
| Пары Н2О | от 0 до 30 % об. | от 0 до 10 включ. св.10 до 30 % об. | ±15 | ±15 | ±20 | ±20 |
| 1) При нормальных условиях измерений. 2) Приведенные к верхнему пределу диапазона измерений. 3) В соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г). 4) Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Сж>х) в пересчете на NO2 рассчитывается по формуле: СN0х=СN02+1,53•СN0 где С^2 и С^ — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно (при условии, что С^2 не превышает 200 мг/м3). 5) При условии градуировки пылемера, установленного на объекте, в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом». 6) Переключение диапазонов измерений для измерительных каналов SO2 и CO проводится в автоматическом режиме. 7) ’ Номинальная цена единицы наименьшего разряда измерительных каналов: SO2, CO, 33 NH3 - 1 мг/м ; твердые (взвешенные) частицы (вещества) 0,1 мг/м , О2 0,01 % об., Н2О 0,1 % об. | ||||||
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С от номинального значения температуры +20 С в пределах рабочих условий, в долях от пределов допускаемой основной погрешности для газоаналитических каналов для канала измерений твердых (взвешенных) частиц (веществ) | ±0,5 ±0,2 |
| Дополнительная погрешность от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Время прогрева, мин, не более | 40 |
| Предел допускаемого времени установления выходного сигнала (Т0,9), с (время одного цикла без учета транспортного запаздывания) | 130 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - диапазон атмосферного давления, кПа | от +5 до +30 от 95 от 84 до 120 |
Таблица 4 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации_
| Измерительный канал | Единицы измерений | Диапазон измерений5) | Пределы допускаемой погрешности |
| Температура | оС | от 0 до +300 | ±2 оС (абс.) |
| Абсолютное давление | кПа | от 0 до 120 | ±1,5 % (прив.)4) |
| Скорость газового потока | м/с | от 1 до 40 | ±1,5 % (отн.) |
| Объемный расход газового потока 1) | м3/ч | от 0,17^ 106 до 2,4-106 | ±(5v 2)+ 1,0) % (отн.) 3) |
| 1) Расчетное значение с учетом конструкции измерительного сечения дымовой трубы и скорости газового потока от 1 до 40 м/с. 2) 5у-пределы допускаемой относительной погрешности измерений скорости газового потока, %. 3) Пределы допускаемой относительной погрешности измерений объемного расхода газового потока нормированы с учетом погрешности измерения скорости газового потока и площади сечения трубы. 4) Приведенные к верхнему пределу диапазона измерений. 5) Номинальная цена единицы наименьшего разряда измерительных каналов: температуры 0,1 оС, давления 0,1 кПа, скорость 0,01 м/с, расхода 1 м3/ч. | |||
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 230/400 |
| Габаритные размеры, мм, не более: - комплекса газоаналитического MCS модели MCS100E HW длина ширина высота - пробоотборного зонда длина ширина высота | 600 800 2100 |
| 584 392 488 | |
| Масса, кг, не более - комплекса газоаналитического MCS модели MCS100E HW - пробоотборного зонда | 350 20 |
| Средняя наработка на отказ в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95) | 24000 |
| Средний срок службы, лет | 10 |
| Условия окружающей среды (для пробоотборного устройства с зондом и датчиков параметров газа): диапазон температуры С диапазон атмосферного давления, кПа относительная влажность (при температуре +35 оС и (или) более низких температурах (без конденсации влаги), % | от -40 до +40 от 84 до 106,7 до 95 |
| Условия эксплуатации (внутри блока-контейнера): диапазон температуры, С относительная влажность (без конденсации влаги), %, не более диапазон атмосферного давления, кПа | от +5 до +35 95 от 84 до 106,7 |
| Параметры анализируемого газа на входе в пробоотборный зонд: | |
| -температура, °С, не более | +300 |
| Параметры газовой пробы на входе в блок аналитический: | |
| -температура, °С, не более | +180 |
| Диапазон температуры пробоотборного зонда с обогреваемой линией, °С | от +110 до +180 |
наносится на табличку, закрепленную на дверце шкафа с контроллером методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Таблица 6 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система непрерывного контроля выбросов АСНКВ дымовой трубы обжиговой печи и декарбонизатора филиала ООО «ХайдельбергЦемент Рус» в п. Новогуровский в составе: | Зав. № 01 | |
| Преобразователь давления измерительный Sitrans Р серии 7MF модификации DSIII | 7MF4233-1FA00-1AB7-Z | 1 комплект |
| Термопреобразователь сопротивления платиновый серии Sitrans TS модели TS500 в комплекте с преобразователем измерительным Sitrans T модели ТН 300 | 7MC7512-1CA361UA1-Z E80+T30+Y01+Y44 | 1 комплект |
| Расходомер газа ультразвуковой FLOW SIC 100 модели FLOW SIC 100H с приемопередающим блоком FLSE100H и блока обработки данных MCU | - | 1 комплект |
| Анализатор пыли DUSTHUNTER модели SB100 с блоком приема/передачи DHSB-T11 и блоком продувки | - | 1 комплект |
| Блок управления MCU-N с интерфейсным модулем T-MOD RS485, PROFIBUS | - | 1 шт. |
| Комплекс газоаналитический MCS модели MCS100E HW в составе: | - | 1 комплект |
| - анализатор MCS100E HW со встроенным мембранным насосом | - | 1 комплект |
| - система пробоотбора с пробоотборным зондом SFU NI и обогреваемой PTFE пробоотборной линией | - | 1 комплект |
| Аналитический шкаф с двухступенчатым блоком подготовки инструментального воздуха | - | 1 комплект |
| АРМ эколога | АРМ | 1 комплект |
| Контроллерный шкаф ССОД на базе ПЛК Siemens | ШВСТ 006 001 | 1 шт. |
| Существующий блок контейнер | - | 1 шт. |
| ЗИП | - | 1 комплект |
| Программное обеспечение: | ||
| Встроенное ПО контроллерного шкафа | АСНКВ, v1.01 | 1 комплект |
| Специализированное ПО Siemens | SIMATIC WinCC Runtime Advanced v.15 | 1 комплект |
| SIMATIC Win^ Logging | 1 комплект | |
| SIMATIC Win^ Audit для Rentime Advanced | 1 комплект | |
| Документация: | ||
| Руководство по эксплуатации | 1-1-01-19.РЭ | 1 экз. |
| Руководство пользователя | 1-1-01-19.И3 | 1 экз. |
| Инструкция эксплуатационная специальная | 1-1-01-19.ИС | 1 экз |
| Наименование | Обозначение | Количество |
| Общее описание системы | 1-1-01-19.ПД | 1 экз. |
| Формуляр | 1-1-01-19.ФО | 1 экз. |
| Методика поверки | МП-242-2356-2020 | 1 экз. |
осуществляется по документу МП-242-2356-2020 «ГСИ. Система непрерывного контроля выбросов автоматическая АСНКВ дымовой трубы обжиговой печи и декарбонизатора филиала ООО «ХайдельбергЦемент Рус» в п. Новогуровский. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 февраля 2020 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей: ГСО 10546-2014 ^O/N^ NO/N2, NO2/N2, SО2/N2, NH3/N2), ГСО 10531-2014 (O2/N2) в баллонах под давлением;
- комплекс переносной измерительный КПИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 69364-17) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-276-17 «Методика измерений массовой концентрации диоксида серы и окислов азота в промышленных выбросах», регистрационный номер ФР.1.31.2017.27953 от 01.11.2017 г. (спектрофотометр серии UV модель UV-1800, регистрационный номер 19387-08);
- генератор влажного газа эталонный «Родник-4М» (регистрационный номер в Федеральном информационном фонде 48286-11) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-277-17. Методика измерений массовой концентрации паров воды в промышленных выбросах» регистрационный номер ФР.1.31.2018.30255 (весы лабораторные электронные с пределами допускаемой абсолютной погрешности ± 15 мг в диапазоне взвешивания от 0,2 до 600 г, например, МЛ-06-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60183-15; расходомер-счётчик газа РГТ модели РГТ-6, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51713-12);
- рабочие эталоны единицы скорости воздушного потока в соответствии с Государственной поверочной схемой, утвержденной Приказом Росстандарта от 25.11.2019 г. № 2815;
- калибратор давления портативный Метран-501 ПКД-Р (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22307-09);
- термостат жидкостный серии «ТЕРМОТЕСТ» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39300-08);
- термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10);
- рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах, с относительной погрешностью не более ±10 % в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
- пыль инертная марки ПИГ по ГОСТ Р 51569-2000;
- средства измерений в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом»;
- комплект светофильтров SICK (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 54699-13);
- система для определения параметров газопылевого потока GMD 13 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 72736-18);
- калибратор электрических сигналов CA71 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53468-13),
- азот газообразный особой чистоты 1-го или 2-го сорта в баллоне под давлением по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минприроды России от № 425 от 07.12.2012 г «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений», п. 1.2
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-106 Па
Приказ Росстандарта от 29.06.2018 г № 1339 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 29.12.2018 г № 2819 Об утверждении Государственной
1 7
поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10 - 1-10 Па
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Приказ Росстандарта от 25.11.2019 г. № 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока
Приказ Росстандарта от 27.11.2018 г. № 2517 Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
ГОСТ Р 8.960-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Метрологическое обеспечение автоматических измерительных систем для контроля вредных промышленных выбросов. Основные положения.
ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний.
ГОСТ Р 8.959-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
