| Номер в госреестре | 78898-20 |
| Наименование СИ | Измерители импеданса |
| Обозначение типа СИ | NIM |
| Изготовитель | "Seba Dynatronic Mess- und Ortungstechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители импеданса NIM (далее по тексту - приборы) предназначены для измерений напряжения переменного тока, импеданса электрической сети (полного сопротивления контура).
Принцип действия приборов основан на «методе включения на нагрузку» по ГОСТ IEC 61557-3-13 при котором измерение импеданса электрической сети (полного сопротивления контура) между фазным проводником и защитным проводником или фазным проводником и нейтралью, или между двумя фазными проводниками электрической сети проводится путем определения падения напряжения на нагрузке, подключаемой к испытуемой цепи.
Для определения импеданса электрической сети приборами с помощью полупроводникового силового выключателя с нагрузочным сопротивлением на короткое время создается регулируемый испытательный ток. При этом входные аналоговые сигналы напряжения и силы тока до и во время нагрузки регистрируются и преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются и отображаются на цветном жидкокристаллическом сенсорном дисплее в цифровом и графическом виде. При измерении более одной фазы сети происходит автоматическое переключение между точками измерений.
Подключение приборов осуществляется к одной или к нескольким фазам сети. Измерение может быть единичным, многократным с формированием среднего значения или в виде ряда измерений в автоматическом режиме (например, сравнение результатов измерений в дневном и ночном циклах, в рабочие и праздничные дни). При подготовке ряда измерений может быть задан либо определенный период времени измерения либо число измерений.
Для поиска дефектов в приборах имеется специальный режим работы, при котором ток нагрузки ступенчато повышается до заданного значения. При сравнении значений импеданса (при разных токах нагрузки или между разными фазами) можно идентифицировать скрытые или зависящие от нагрузки дефекты.
Основные узлы приборов: нагрузочное устройство, силовой выключатель, АЦП, микропроцессор, устройство управления, схема интерфейсов, блок питания, дисплей.
Приборы позволяют проводить измерения полного сопротивления контура до 10-ой гармоники основной частоты.
Приборы сохраняют во встроенной памяти до 1000 результатов измерений. Сохраненные данные могут быть записаны на флеш-накопитель USB и перенесены на внешний на персональный компьютер для анализа.
Приборы выпускаются в виде модификации NIM 1000.
Конструктивно приборы выполнены в переносных пластиковых влагонепроницаемых противоударных корпусах в виде кейса, закрываемых крышкой и имеющих ручку для переноски.
На лицевой панели расположены разъем для подключения измерительного кабеля, цветной жидкокристаллический сенсорный дисплей, поворотная ручка - энкодер для управления прибором, разъемы выхода триггера запуска и интерфейса связи USB.
Питание приборов от измерительной сети.

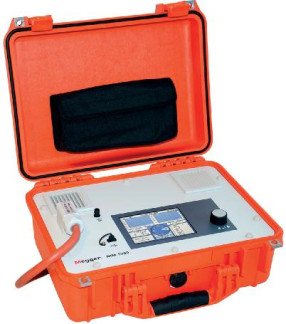

Общий вид приборов представлен на рисунке 1.
Пломбирование измерителей импеданса NIM не предусмотрено.
Измерители функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.23 |
| Цифровой идентификатор аппаратного ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон напряжения переменного тока, В | от 90 до 480 |
| Номинальная частота напряжения переменного тока, Гц | 50/60 |
| Номинальное напряжение электрической сети переменного тока, В | 115; 230; 400 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В | ±0,02-U |
| Наименование характеристики | Значение |
| Диапазон формируемого испытательного тока, А: - при номинальном напряжении электрической сети 115 В - при номинальном напряжении электрической сети 230 В - при номинальном напряжении электрической сети 400 В | от 80 до 300 от 80 до 600 от 80 до 1000 |
| Диапазон измерений активного, реактивного, полного сопротивлений контура, мОм: - при номинальном напряжении электрической сети 115 В - при номинальном напряжении электрической сети 230 В - при номинальном напряжении электрической сети 400 В | от 10 до 2500 от 10 до 5000 от 10 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений активного, реактивного, полного сопротивлений контура, мОм | Согласно таблицы 3 |
| Примечание - U - измеренное значение напряжения переменного тока, В | |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений активного, реактивного, полного сопротивлений контура_
| Номинальные напряжения электрической сети переменного тока, В | Испытательный ток, А | Диапазон измерений активного, реактивного, полного сопротивления контура, мОм | Пределы допускаемой абсолютной погрешности измерений активного, реактивного, полного сопротивления контура, мОм |
| 115 | 80 | от 30 до 150 | ±(0,1-Z+1) |
| св. 150 до 500 | ±(0,05-Z+1) | ||
| св. 500 до 2500 | ±(0,03-Z+1) | ||
| 100 | от 10 до 40 | ±(0,1-Z+1) | |
| св. 40 до 200 | ±(0,05-Z+1) | ||
| св. 200 до 2500 | ±(0,03-Z+1) | ||
| от 200 до 300 | св. 10 до 2500 | ±(0,03-Z+1) | |
| 230 | 80 | от 180 до 275 | ±(0,1-Z+1) |
| св. 275 до 500 | ±(0,05-Z+1) | ||
| св. 500 до 5000 | ±(0,03-Z+1) | ||
| 100 | от 80 до 200 | ±(0,1-Z+1) | |
| св. 200 до 300 | ±(0,05-Z+1) | ||
| св. 300 до 5000 | ±(0,03-Z+1) | ||
| 200 | св. 20 до 45 | ±(0,1-Z+1) | |
| св. 45 до 150 | ±(0,05-Z+1) | ||
| св. 150 до 5000 | ±(0,03-Z+1) | ||
| 300 | от 10 до 45 | ±(0,05-Z+1) | |
| св. 45 до 5000 | ±(0,03-Z+1) | ||
| от 400 до 600 | св. 10 до 5000 | ±(0,03-Z+1) | |
| 400 | 80 | от 500 до 600 | ±(0,1-Z+1) |
| св. 600 до 5000 | ±(0,05-Z+1) | ||
| 100 | от 300 до 525 | ±(0,1-Z+1) | |
| св. 525 до 600 | ±(0,05-Z+1) | ||
| св. 600 до 5000 | ±(0,03-Z+1) | ||
| 200 | от 50 до 180 | ±(0,1-Z+1) | |
| св. 180 до 400 | ±(0,05-Z+1) | ||
| св. 400 до 5000 | ±(0,03-Z+1) |
| Номинальные напряжения электрической сети переменного тока, В | Испытательный ток, А | Диапазон измерений активного, реактивного, полного сопротивления контура, мОм | Пределы допускаемой абсолютной погрешности измерений активного, реактивного, полного сопротивления контура, мОм |
| 400 | 300 | св. 20 до 90 | ±(0,1-Z+1) |
| св. 90 до 190 | ±(0,05-Z+1) | ||
| св. 190 до 5000 | ±(0,03-Z+1) | ||
| 400 | св. 10 до 70 | ±(0,05-Z+1) | |
| св. 70 до 5000 | ±(0,03-Z+1) | ||
| 500 | св. 10 до 25 | ±(0,05-Z+1) | |
| св. 25 до 5000 | ±(0,03-Z+1) | ||
| от 600 до 1000 | св. 10 до 5000 | ±(0,03-Z+1) | |
| Примечание - Z - измеренное значение активного, реактивного, полного сопротивления контура, Ом | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 230 или от 100 до 480 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | 410x335x175 |
| Масса, кг | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, ° С - относительная влажность воздуха, % | от -20 до +55 93 при температуре +30 ° С |
| Средний срок службы, лет | 10 |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель импеданса NIM | - | 1 шт. |
| Кабели измерительные двухпроводные с зажимами | - | 4 шт. |
| Адаптер для подключения к сетевой розетке | NIM 1000-A | 1 шт. |
| Накопитель USB 2 ГБ | - | 1 шт. |
| Запасные предохранители и зажимы | - | 1 к-т |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-017-2020 | 1 экз. |
осуществляется по документу МП 206.1-017-2020 «Измерители импеданса NIM. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.04.2020 г.
Основные средства поверки: установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71); вольтметры универсальные цифровые GDM-8135, GDM-8145, GDM-8245, GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); магазин мер сопротивлений петли короткого замыкания ММС-1 (регистрационный номер в Федеральном информационном фонде № 37541-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
