| Номер в госреестре | 78902-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФН-35М |
| Изготовитель | ПАО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФН-35М (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

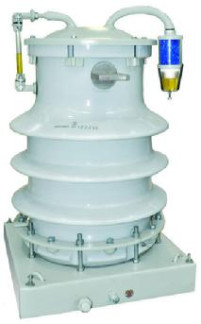

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
и
Место пломбировки
,1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 16555, 16561, 16551, 16521 | 996, 8766, 8188,11670 | 8993, 9197, 8923, 8606, 9208, 15855, 14030 | |
| Номинальное напряжение, кВ | 35 | 35 | 35 |
| Номинальный первичный ток 11ном, А | 75 | 200 | 300 |
| Номинальный вторичный ток 12ном, А | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФН-35М | 15 шт. |
| Паспорт | ТФН-35М | 15 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФН-35М
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 16 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
