| Номер в госреестре | 78906-20 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | RIEGL VZ-200, RIEGL VZ-2000i |
| Изготовитель | "RIEGL Laser Measurement Systems GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные RIEGL VZ-200, RIEGL VZ-2000i (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Принцип действия сканеров заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой металлический корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки при отклонении сканеров от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканерами может осуществляется как через сенсорный дисплей на корпусе прибора, так и внешние устройства, поддерживающие Wi-Fi и Web-Browser.
Сканеры выпускаются в двух модификациях: RIEGL VZ-200, RIEGL VZ-2000i, которые различаются между собой количеством режимов частоты сканирования и диапазоном измерений расстояний.

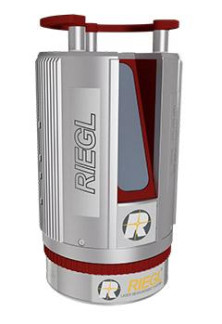

Общий вид сканеров представлен на рисунках 1 - 2. Общий вид идентификационной таблички указан на рисунке 3
Рисунок 2 - Общий вид сканера лазерного RIEGL VZ-2000i
.р* RiEGL VZ-2000i
■ ^ГiQll No
' '"J^ufaclureci
^ei supply 11 - 34 v DC
-PSl Laser Measurement Systems GmbH, ~-°560 AUSTRIA Г £ ft
Рисунок 3 - Общий вид типовой маркировки (заводской таблички) сканеров
Пломбирование крепёжных винтов корпуса сканера не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Сканеры имеют встроенное программное обеспечение (далее - ПО) «Firmware», а также ПО «RiSCAN PRO», устанавливаемое на персональный компьютер. Программное обеспечение предназначено для обеспечения взаимодействия узлов сканеров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки и визуализации полученных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные программного обеспечения, устанавливаемого на ПК
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | RiSCAN PRO |
| Номер версии (идентификационный номер ПО), не ниже | 2.7.1 |
| Цифровой идентификатор ПО | 89ee7d149e414ad70c188fbb4e4860424416b102 |
| Алгоритм вычисления цифрового идентификатора ПО | SHA1 |
Таблица 2 - Идентификационные данные программного обеспечения сканера RIEGL VZ-200
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 190212 081639 VZ-200 18.05.23.2 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 3 - Идентификационные данные программного обеспечения сканера RIEGL VZ-2000i
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 190211 141117 VZ-2000i 18.10.3.6 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | RIEGL VZ-200 | RIEGL VZ-2000i |
| Диапазон измерений углов, ' ' : - горизонтальных - вертикальных | от 0 до 360 от -45 до +65 | от 0 до 360 от -40 до +60 |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±14,4 | |
| Диапазон измерений расстояний, м: - для отражающих поверхностей с коэффициентом отражения от 0,2 до 0,9 (в соответствии с ГОСТ 8.557-2007) - для отражающих поверхностей с коэффициентом отражения 0,9 и выше (в соответствии с ГОСТ 8.557-2007) | от 1,5 до 280,0 от 1,5 до 750,0 | от 2,0 до 1300,0 от 2,0 до 2500,0 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм | ±2<5+1010-6D) где D - измеряемое расстояние, мм | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | RIEGL VZ-200 | RIEGL VZ-2000i |
| Режимы сканирования (частота), кГц | 300, 600, 900, 1200 | 50, 100, 300, 600, |
| 1200 | ||
| Лазерное излучение: | ||
| - длина волны, нм | 1550 | 1550 |
| - класс по ГОСТ 31581-2012 | 1 | 1 |
| Угловое поле сканирования, °: | ||
| - в горизонтальной плоскости | от 0 до 360 | от 0 до 360 |
| - в вертикальной плоскости | от -45 до +65 | от -40 до +60 |
| Диапазон рабочих температур, °С | от -10 до +45 | от -20 до +40 |
| Габаритные размеры, мм, не более: | ||
| - диаметр | 180 | 206 |
| - высота | 308 | 308 |
| Масса, кг, не более | 9,4 | 9,8 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сканер лазерный (модификация в зависимости от заказа потребителя) | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Блок питания 220В | - | 1 шт. |
| Интерфейсный кабель | - | 3 шт. |
| Адаптер для крепления внешних приемников ГНСС | - | 3 шт. |
| Клейкие отражательные марки (диаметром 50 мм) | - | 50 шт. |
| Набор плавких предохранителей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 21-18 | 1 экз. |
осуществляется по документу МП АПМ 21-18 «Сканеры лазерные RIEGL VZ-200, RIEGL VZ-2000i. Методика поверки», утвержденной ООО «Автопрогресс-М» «13» января 2020 года. Основные средства поверки:
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодально-мер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия
| Зарегистрировано поверок | 15 |
| Поверителей | 8 |
| Актуальность данных | 20.11.2024 |
