| Номер в госреестре | 78907-20 |
| Наименование СИ | Угломеры |
| Обозначение типа СИ | 187 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры серии (далее - угломеры) предназначены для измерений внутренних и наружных углов контактным методом.
Описание средства измерений.
Принцип действия угломеров основан на совмещении линейки основания и подвижной линейки с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломера или цифровому отсчетному устройству.
Угломеры изготавливаются с отсчетом по круговой шкале или с цифровым отсчетным устройством.

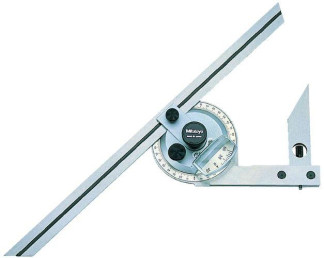

Угломеры с отсчетом по круговой шкале состоят из съемной или фиксированной подвижной линейки, основания, круговой шкалы, стопора, увеличительного стекла или без него.
Угломеры с цифровым отсчетным устройством конструктивно аналогичны угломеру с отсчетом по круговой шкале. Считывание результатов измерений производится с жидкокристаллического экрана, расположенного на основании, на котором находятся также кнопки, с помощью которых осуществляется ряд специальных функций (например, кнопка включения/выключения экрана (ON/OFF), возможность обнуления показаний (ZERO), удержание размера (НОЬБ) и т. д.).
Угломеры с помощью специального держателя (входит в комплект) имеют возможность крепления к штангенрейсмасам.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений | Значение отсчета по нониусу (шаг дискретности отсчета) | Пределы допускаемой абсолютной погрешности* | Допуск плоскостности и прямолинейности измерительных поверхностей, мм | Допуск параллельности измерительных поверхностей линейки, мм |
| С отсчетом по круговой шкале и увеличительным стеклом | от 0° до 360° | Описание | ±5' | 0,02 | 0,03 |
| С отсчетом по круговой шкале и без увеличительного стекла | от 0° до 360° | 5' | ±5' | - | |
| С цифровым отсчетным устройством | от -360° до +360° | 1' | ±2' | 0.03 | |
| Примечание: * - при температуре окружающей среды от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 70 % без конденсата | |||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Длина измерительной поверхности, мм, для угломеров: - с отсчетом по круговой шкале и увеличительным стеклом и с цифровым отсчетным устройством - с отсчетом по круговой шкале и без увеличительного стекла | 150;300 135 |
| Деление круговой шкалы | 4х90° |
| Условия эксплуатации: -нормальная область значений температур, °С -относительная влажность воздуха без конденсата, %, не более | От+5 до +35 70 |
| Средний срок службы, лет, не менее | 5 |
Таблица 3 - Габаритные размеры и масса
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| С отсчетом по круговой шкале и увеличительным стеклом | 135* | 70 | 25 | 0,212* |
| С отсчетом по круговой шкале и без увеличительного стекла | 135 | 70 | 25 | 0,212 |
| С цифровым отсчетным устройством | 135* | 70 | 25 | 0,552* |
| Примечание: * - без учета сменных измерительных линеек | ||||
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Угломер | - | 1 шт. |
| Держатель для крепления к штангенрейсмасам (для угломеров с отсчетом по круговой шкале и увеличительным стеклом и с цифровым отсчетным устройством) | - | 1 шт. |
| Элемент питания (для угломеров с цифровым отсчетным устройством) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 203-20-2020 | 1 экз. |
осуществляется по документу МП 203-20-2020 «Угломеры серии 187. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 марта 2020 г.
Основные средства поверки:
- меры угловые класса точности 2 по ГОСТ 2875-88;
- штангенциркуль серии 605, диапазон измерений от 0 до 150 мм (рег. № 52414-13). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация Mitutoyo Corporation, Япония
| Зарегистрировано поверок | 515 |
| Поверителей | 65 |
| Актуальность данных | 20.11.2024 |
