| Номер в госреестре | 78913-20 |
| Наименование СИ | Установка поверочная передвижная |
| Обозначение типа СИ | УППМ-М |
| Изготовитель | ЗАО НИЦ "Инкомсистем", г.Казань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная УППМ-М (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке.
Принцип действия установки основан на воспроизведении единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с помощью насосных агрегатов (не входят в состав установки), гидравлического тракта, систем регулирования, управления, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, а также системы подготовки, подачи, регулирования, стабилизации расхода измеряемой среды, системы управления, сбора и обработки информации.
В качестве средств измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке в составе установки применяются два счетчика-расходомера массовых CMF200 M и CMF400 M (регистрационный номер 45115-16) с номинальными диаметрами DN50 и DN150.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры ТСПТ Exd101 (регистрационный номер 75208-19).
В качестве средств измерений давления измеряемой среды применяются датчики избыточного давления Метран-150TG (регистрационный номер 32854-13) и манометр МПТИ-У2 (регистрационный номер 26803-11).
Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13).
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.

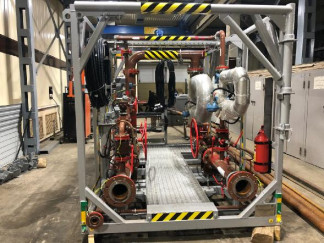

Общий вид установки представлен на рисунках 1 и 2.
Пломбировку установки осуществляют с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируют фланцевые соединения средств измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке, с нанесением знака поверки на пломбу. Средства измерений температуры и давления измеряемой среды. Места пломбирования фланцевых соединений средств измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке, входящих в состав установки, приведены на рисунке 3.
Программное обеспечение установки автономное.
Программное обеспечение установки реализовано на базе комплекса измерительновычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13).
Идентификационные данные программного обеспечения установки приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Abak.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО (CRC 32) | 4069091340* |
| * - цифровой идентификатор ПО представлен в десятичной системе счисления. | |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечение реализована многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические и технические характеристики приведены в таблицах 2 и 3.
| Наименование характеристики | Значение |
| Диапазон воспроизводимого массового и объемного расхода жидкости, т/ч (м3/ч) | от 4 до 530 |
| Пределы допускаемой относительной погрешности установки при измерении массового расхода жидкости и массы жидкости в потоке, % | ±0,1 |
| Пределы допускаемой относительной погрешности установки при измерении объемного расхода жидкости и объема жидкости в потоке, % | ±0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Вода по СанПиН 2.1.4.1074; нефть по ГОСТ Р 51858-2002; нефтепродукты по ГОСТ Р 523682005, ГОСТ Р 51866-2002, ГОСТ Р 51105-97 |
| Температура измеряемой среды, °С | от -10 до +50 |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 220 ±22 50 ±1 |
| Потребляемая мощность, кВ • А, не более | 0,8 |
| Габаритные размеры в транспортном положении, мм, не более: - длина - ширина - высота | 3500 1950 2100 |
| Масса, кг, не более | 3100 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +40 от 10 до 90 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на центральной стойке, лазерным способом, а также на верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
| Таблица 4 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная | УППМ-М (зав. номер 2970-19) | 1 шт. |
| Руководство по эксплуатации | 166-2019-1030-РЭ | 1 экз. |
| Методика поверки | МП 1098-1-2019 | 1 экз. |
| Паспорт | 166-2019-1030 ПС | 1 экз. |
осуществляется по документу МП 1098-1-2019 «Инструкция. ГСИ. Установка поверочная передвижная УППМ-М. Методика поверки», утвержденному ФГУП «ВНИИР» 20.12.2019 г. Основные средства поверки:
- вторичный эталон единицы объема и массы жидкости в потоке согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносят на свидетельство о поверке установки, свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 3, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений входящие в состав установки.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
