Номер в госреестре | 78918-20 |
Наименование СИ | Анализаторы спектра |
Обозначение типа СИ | GSP-7818 |
Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
Год регистрации | 2020 |
Срок свидетельства | 07.08.2025 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы спектра GSP-7818 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик (АЧХ) четырехполюсников. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Анализаторы имеют возможность установки опций: следящего генератора и фильтров электромагнитной совместимости (ЭМС). Опции активируются программным ключом.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из крепежных винтов на задней панели.

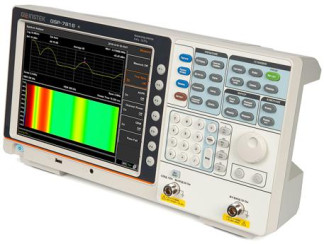

Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1. Вид задней панели и место пломбировки от несанкционированного доступа представлены на рисунке 2. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Программное обеспечение (ПО) предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение не влияет на метрологические характеристики анализаторов. Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Software |
Номер версии (идентификационный номер ПО) | не ниже 1.0.1 |
Таблица 2 - Метрологические характеристики анализаторов
Наименование характеристики | Значение |
Диапазон рабочих частот, Гц | от 9103 до 1,8109 |
Номинальное значение частоты опорного генератора, МГц | 10 |
Пределы допускаемой основной относительной погрешности частоты опорного генератора | 110-6N, где N - количество лет после выпуска из производства или подстройки |
Пределы относительной температурной нестабильности частоты опорного генератора в диапазонах температур окружающего воздуха от 15 до 19 °С, от 31 до 35 °С | ±2,5-10-6 |
Разрешение по частоте в режиме измерения частоты, Гц | 1; 10; 100; 1000 |
Диапазон установки полос пропускания фильтра ПЧ по уровню -3 дБ, Гц | от 10 до 5 105 (с шагом 1-3-5-10), 1106, 3 106 |
Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Гц (опция) | 200; 9103; 1,2105; 1106 |
Пределы допускаемой относительной погрешности установки полос пропускания фильтров ПЧ и ЭМС, % - при полосе пропускания < 1 МГц | ±5 |
Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц | ±(50+8^^+0,1Тпч/эмс+к), где 50 - относительная погрешность частоты опорного генератора 5t - относительная температурная нестабильность частоты опорного генератора f - измеренное значение частоты, Гц Fm/эмс - полоса пропускания фильтров ПЧ и ЭМС, Гц к - разрешение по частоте, Гц |
Диапазон установки полосы пропускания видеофильтра (Рвф) по уровню -3 дБ, Гц | от 10 до 3 106 |
Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц 1), не более - при отстройке на 10 кГц (при Fпч/эмс = 1 кГц, Fвф = 10 Гц, усреднение > 40) | -80 |
Диапазон измерений уровня сигнала, дБм 2) - в диапазоне частот от 100 кГц до 1 МГ ц - в диапазоне частот св. 1 МГц до 1,8 ГГц | от уровня собственных шумов до +10 от уровня собственных шумов до +20 |
1) Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей частоты 2) Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт |
Наименование характеристики | Значение |
Средний уровень собственных шумов, дБм, не более 3) - с выключенным предусилителем, в диапазонах частот: от 100 кГц до 1 МГц св. 1 МГц до 1 ГГц св. 1 до 1,8 ГГц - с включенным предусилителем, в диапазонах частот: от 100 кГц до 1 МГц св. 1 МГц до 1 ГГц св. 1 до 1,8 ГГц Средний уровень собственных шумов нормируется при следующих условиях: аттенюатор 0 дБ, Бпч/эмс = 10 Гц,Бвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40 | -103 -118 -116 -125 -135 -133 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности, дБ - с выключенным предусилителем при входном уровне мощности и опорном уровне анализатора -20 дБм - с выключенным предусилителем при входном уровне мощности и опорном уровне анализатора -40 дБм Пределы допускаемой абсолютной погрешности измерений уровня мощности нормируются при следующих условиях: опорная частота 50 МГц, Бпч/эмс = 10 кГц, Бвф = 1 кГц; полоса обзора 200 кГц; шкала логарифмическая, 1 дБ/дел; пиковый детектор включен; усреднение > 40 | ±0,4 ±0,5 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы, дБ (в диапазоне входных уровней мощности от 0 до -50 дБм) | ±0,6 |
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц, дБ - предусилитель выключен; внутренний аттенюатор 10 дБ, в диапазоне частот от 100 кГц до 1,8 ГГц - предусилитель включен; внутренний аттенюатор 0 дБ, в диапазоне частот от 100 МГц до 1,8 ГГц | ±0,8 ±0,9 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно полосы пропускания 10 кГц, дБ | ±0,25 |
Диапазон ослаблений внутреннего аттенюатора, дБ | от 0 до 40 |
Шаг перестройки ослаблений внутреннего аттенюатора, дБ | 1 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 10 дБ, дБ | ±0,5 |
Относительный уровень гармонических искажений, дБн, не более (в диапазоне частот от 50 МГц до 1,8 ГГц, при уровне мощности на смесителе -20 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) | -65 |
3) Средний уровень собственных шумов не включает случайные дискретные составляющие |
Наименование характеристики | Значение |
Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее (в диапазоне частот от 50 МГц до 1,8 ГГц, при уровне мощности на смесителе -20 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) | +6 |
Следящий генератор (опция) | |
Диапазон частот следящего генератора, Гц | от 1105 до 1,8109 |
Диапазон установки уровня мощности следящего генератора, дБм | от -30 до 0 |
Пределы допускаемой абсолютной погрешности установки уровня мощности на частоте 50 МГц, дБ | ±0,8 |
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц, дБ | ±3 |
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +20 до +30 70 |
Таблица 3 - Основные технические характеристики анализаторов
Наименование характеристики | Значение |
Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом | 50 |
Типы разъемов входа анализатора и выхода следящего генератора | N-тип «розетка» |
Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В | от 100 до 240 |
Потребляемая мощность, Вт, не более | 22 |
Масса, кг, не более | 4,5 |
Габаритные размеры, мм, не более (ширинахвысотахглубина) | 421x221x115 |
Рабочие условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +5 до +40 80 |
наносится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист технической документации.
Таблица 4 - Комплектность анализаторов
Наименование | Обозначение | Количество, шт. |
Анализатор спектра | GSP-7818 | 1 |
Кабель питания | - | 1 |
Руководство по эксплуатации | - | 1 |
Методика поверки | ПР-33-2019МП | 1 |
осуществляется по документу ПР-33-2019МП «Анализаторы спектра GSP-7818. Методика поверки», утвержденному АО «ПриСТ» 23 декабря 2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 9640A-LPNX (регистрационный номер в Федеральном информационном фонде (регистрационный №) 55872-13);
- частотомер универсальный CNT-90 с опцией 19/90 (регистрационный номер 70888-18);
- генератор сигналов N5182A (регистрационный № 37154-08);
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (регистрационный № 43642-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам спектра GSP-7818
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань
Зарегистрировано поверок | 128 |
Поверителей | 15 |
Актуальность данных | 20.11.2024 |
