| Номер в госреестре | 78919-20 |
| Наименование СИ | Источники питания постоянного и переменного тока |
| Обозначение типа СИ | АКИП-1203, АКИП-1204 |
| Изготовитель | "Iтесн Electronic Со., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного и переменного тока серий АКИП-1203, АКИП-1204 (далее по тексту - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного и переменного тока.
Принцип действия источников основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью высокочастотного (ВЧ) преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах, предназначенных для монтажа в приборную стойку.
На передней панели источников расположены: жидкокристаллический индикатор, предназначенный для отображения режимов работы и параметров напряжения и силы постоянного или переменного тока на выходе в цифровом виде; кнопки управления меню; светодиодный индикатор состояния источника; выключатель сетевого питания; поворотные регуляторы уровня напряжения и силы тока на выходе.
На задней панели источников расположены: клеммы для подключения к сети переменного тока, выходные клеммы, клеммы цепи обратной связи, разъемы интерфейсов управления USB, LAN, GPIB, CAN, RS-232, разъемы интерфейса аналогового управления.
Серия источников АКИП-1203 имеет три модификации - АКИП-1203/1, АКИП-1203/2, АКИП-1203/3. Серия источников АКИП-1204 имеет три модификации - АКИП-1204/1, АКИП-1204/2, АКИП-1204/3. Модификации отличаются конструктивным исполнением, максимальной выходной мощностью, диапазонами установки выходных параметров -напряжения и силы тока, наличием дополнительных режимов и возможностью воспроизведения на выходе трехфазного напряжения (для модификаций серии АКИП-1204). Серия источников АКИП-1204 поставляется смонтированной в приборную стойку.
Источники позволяют контролировать одновременно параметры выходного сигнала и состояние подключенной нагрузки, измеряя: напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.
Источники имеют режимы имитации провала напряжения, прерывания напряжения и перенапряжения, а также режимы формирования сигналов напряжения произвольной формы.
В источниках имеются функции: нарастание/спад напряжения с заданным шагом, создание и воспроизведение тестовых последовательностей. Для исключения случайного изменения настроек клавиши лицевой панели могут блокироваться.

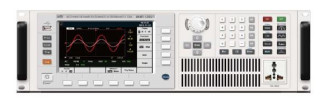

Общий вид источников и место нанесения знака утверждения типа представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Пломба наносится на один из крепежных винтов на задней панели корпуса источников. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
-i
О ■
1ШМ1
яя
Модификации АКИП-1203/1, АКИП-1203/2
А
Модификация АКИП-1203/3
Модификации АКИП-1204/1, АКИП-1204/2, АКИП-1204/3
Программное обеспечение источников установлено на внутренний контроллер и служит для: управления режимами работы, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ITECH |
| Номер версии (идентификационный номер ПО) для серии 1203 для серии 1204 | не ниже 0.28, 1.10, 1.16, 1.03 не ниже 0.12, 0.16, 1.03, 1.11 |
Таблица 2- Метрологические характеристики источников серии АКИП-1203
| Наименование характеристики | Значение | ||
| АКИП-1203/1 | АКИП-1203/2 | АКИП-1203/3 | |
| 1 | 2 | 3 | 4 |
| Максимальная выходная мощность, Вт - переменного тока - постоянного тока | 750 375 | 1500 750 | 3000 1500 |
| Диапазоны установки выходного напряжения переменного тока, В | от 1 до 150 от 2 до 300 | ||
| Пределы допускаемой абсолютной погрешности установки выходного напряжения переменного тока, В | ±(0,002-ивых+(0,002+0,002-К)-иШах) | ||
| Пределы допускаемой дополнительной температурной погрешности установки выходного напряжения переменного тока, В/°С | ±(0,0004 ивых) | ||
| Разрешение при установке напряжения переменного тока, мВ | 10 | ||
| Диапазон установки частот выходного сигнала, Гц | от 10 до 5000 | ||
| Пределы допускаемой абсолютной погрешности измерения частоты выходного сигнала, Гц в диапазонах частот от 10 до 999,9 Гц в диапазонах частот от 1000 до 5000 Гц | ±(0,001Бизм+0,1) ±(0,001-Бизм+1) | ||
| Нестабильность воспроизведения выходного напряжения переменного тока при изменении напряжения питания, В | ±0,001Umax | ||
| Нестабильность воспроизведения выходного напряжения переменного тока при изменении силы тока нагрузки от 0,9'1макс до 0,1'1макс, В | ±0,005'Umax | ||
| Коэффициент гармоник напряжения переменного тока, %, не более для диапазона частот от 10 до 500 Гц для диапазона частот от 501 до 5000 Гц | 0,5 2 | ||
| Диапазоны измерения выходного напряжения переменного тока, В | от 0 до 300 | ||
| Пределы допускаемой абсолютной погрешности измерения выходного напряжения переменного тока, В | ±(0,002-иизм+0,002-итах) | ||
| 1 | 2 | 3 | 4 |
| Диапазоны воспроизведения силы переменного тока, Аскз для диапазона напряжения от 1 до 150 В для диапазона напряжения от 2 до 300 В | от 0 до 6 от 0 до 3 | от 0 до 12 от 0 до 6 | от 0 до 24 от 0 до 12 |
| Диапазоны измерения силы переменного тока, Аскз | от 0 до 6 | от 0 до 12 | от 0 до 24 |
| Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А | ±(0,003-1изм+(0,003+0,002-К)-1тах) | ||
| Пределы допускаемой абсолютной погрешности измерения выходной мощности переменного тока, В-А | ±(0,004 Р+(0,003+0,002 К)Ртах) | ||
| Диапазоны установки выходного напряжения постоянного тока, В | от ±50 до ±212 от ±50 до ±424 | ||
| Пределы допускаемой абсолютной погрешности установки и измерения напряжения постоянного тока, В | ±(0,002-|ивых|+0,002-|итах|) | ||
| Пределы допускаемой дополнительной температурной погрешности установки и измерения напряжения постоянного тока, В/°С | ±(0,0004-|Ивых|) | ||
| Разрешение при установке выходного напряжения постоянного тока, мВ | 10 | ||
| Уровень пульсаций выходного напряжения постоянного тока (среднеквадратическое значение), мВ, не более | 150 | ||
| Диапазоны воспроизведения силы постоянного тока, А для диапазона напряжения от ±50 до ±212 В для диапазона напряжения от ±50 до ±424 В | от 0 до 3 от 0 до 1,5 | от 0 до 6 от 0 до 3 | от 0 до 12 от 0 до 6 |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ±(0,003Тизм+0,003Ттах) | ||
| Пределы допускаемой абсолютной погрешности измерения выходной мощности постоянного тока, Вт | ±(0,004 Ризм +0,004 Ртах) | ||
| Примечания Цвых - установленное значение напряжения постоянного/переменного тока, В Umax - верхний предел диапазона установки напряжения постоянного/переменного тока, В Imax - верхний предел диапазона установки силы постоянного/переменного тока, А Рвых - установленное значение мощности переменного тока, Вт иизм - измеряемое значение напряжения постоянного/переменного тока на выходе источника по встроенному индикатору, В 1изм - измеряемое значение силы постоянного/переменного тока на выходе источника по встроенному индикатору, А Ризм - измеряемое значение мощности постоянного/переменного тока, Вт Ризм - измеряемое значение частоты на выходе источника по встроенному индикатору, Гц К - частотный коэффициент, численно равный FBbix/1000 | |||
| Наименование характеристики | Значение | ||
| АКИП-1204/1 | АКИП-1204/2 | АКИП-1204/3 | |
| 1 | 2 | 3 | 4 |
| Максимальная выходная мощность для однофазного режима работы, Вт - переменного тока - постоянного тока | 1500 2250 | 3000 4500 | 6000 9000 |
| Диапазоны установки выходного напряжения переменного тока, В | от 1 до 150 от 2 до 300 | ||
| Пределы допускаемой абсолютной погрешности установки выходного напряжения переменного тока, В | ±(0,003-иВых+(0,003+0,003-К)-иШЯх) | ||
| Пределы допускаемой дополнительной температурной погрешности установки выходного напряжения переменного тока, В/°С | ±(0,0004-Цвых) | ||
| Разрешение при установке напряжения переменного тока, мВ | 10 | ||
| Диапазон установки частот выходного сигнала, Гц | от 10 до 5000 | ||
| Пределы допускаемой абсолютной погрешности измерения частоты выходного сигнала, Гц в диапазонах частот от 10 до 999,9 Гц в диапазонах частот от 1000 до 5000 Гц | ±(0,001Бизм+0,1) ±(0,001Бизм+1) | ||
| Нестабильность воспроизведения выходного напряжения переменного тока при изменении напряжения питания, В | 0,001-Umax | ||
| Нестабильность воспроизведения выходного напряжения переменного тока при изменении силы тока нагрузки от 0,9'1макс до 0,1'1макс, В | 0,005 Umax | ||
| Коэффициент гармоник напряжения переменного тока, %, не более для диапазона частот от 10 до 500 Гц для диапазона частот от 501 до 5000 Гц | 0,5 2 | ||
| Диапазоны измерения выходного напряжения переменного тока, В | от 0 до 300 | ||
| Пределы допускаемой абсолютной погрешности измерения выходного напряжения переменного тока, В | ±(0,002-иизм+0,002-иШах) | ||
| Диапазоны воспроизведения силы переменного тока в однофазном режиме работы, Аскз для диапазона от 1 до 150 В для диапазона от 2 до 300 В | от 0 до 36 от 0 до 18 | от 0 до 72 от 0 до 36 | от 0 до 144 от 0 до 72 |
| Диапазоны воспроизведения силы переменного тока в трехфазном режиме работы, Аскз для диапазона напряжения от 1 до 150 В для диапазона напряжения от 2 до 300 В | от 0 до 12 от 0 до 6 | от 0 до 24 от 0 до 12 | от 0 до 48 от 0 до 24 |
| Диапазоны измерения силы переменного тока, Аскз | от 0 до 36 | от 0 до 72 | от 0 до 144 |
| Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А | ±(0,003 1изм+(0,003+0,002-'К)Тшах) | ±(0,003ТШм + +(0,003+0,003-'К)Тшах) | |
| 1 | 2 3 | 4 | |
| Пределы допускаемой абсолютной погрешности измерения выходной мощности переменного тока, В-А | ±(0,004 Ризм+(0,003+ +0,002-^)^) | ±(0,004-Ризм + +(0,003+0,004- • К^)- Р max) | |
| Диапазоны установки выходного напряжения постоянного тока, В | от ±50 до ±21 от ±50 до ±42 | 2 4 | |
| Пределы допускаемой абсолютной погрешности установки и измерения напряжения постоянного тока, В | ±(0,002•|UвьIx|+0,002•|Umax|) | ||
| Пределы допускаемой дополнительной температурной погрешности установки и измерения напряжения постоянного тока, В/°С | ±(0,0004-^!) | ||
| Разрешение при установке выходного напряжения постоянного тока, мВ | 10 | ||
| Уровень пульсаций выходного напряжения постоянного тока (среднеквадратическое значение), мВ, не более | 200 | 300 | |
| Диапазоны воспроизведения силы постоянного тока, А для диапазона напряжения от 50 до 212 В для диапазона напряжения от 50 до 424 В | от 0 до 18 от 0 до 9 | от 0 до 36 от 0 до 18 | от 0 до 72 от 0 до 36 |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ±(0,003 1изм+0,003 Imax) | ||
| Пределы допускаемой абсолютной погрешности измерения мощности постоянного тока, Вт | ±(0,004 Ризм +0,004^max) | ||
| Примечания UBbix - установленное значение напряжения постоянного/переменного тока, В Umax - верхний предел диапазона установки напряжения постоянного/переменного тока, В Imax - верхний предел диапазона установки силы постоянного/переменного тока, А Рвых - установленное значение мощности переменного тока, Вт U^j^ - измеряемое значение напряжения постоянного/переменного тока на выходе источника по встроенному индикатору, В 1изм - измеряемое значение силы постоянного/переменного тока на выходе источника по встроенному индикатору, А Ризм - измеряемое значение мощности постоянного/переменного тока, Вт Ризм - измеряемое значение частоты на выходе источника по встроенному индикатору, Гц К - частотный коэффициент, численно равный Бвых/1000 | |||
| Наименование характеристики | Значение |
| Режим работы АКИП-1203/1, АКИП-1203/2, АКИП-1203/3 | однофазный |
| АКИП-1204/1, АКИП-1204/2, АКИП-1204/3 | однофазный/трехфазный |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от 0 до +40 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Масса, кг, не более АКИП-1203/1 | 50 |
| АКИП-1203/2 | 50 |
| АКИП-1203/3 | 100 |
| АКИП-1204/1 | 205 |
| АКИП-1204/2 | 415 |
| АКИП-1204/3 | 745 |
| Габаритные размеры (ширина высота глубина), мм, не более АКИП-1203/1 | 483х151х720 |
| АКИП-1203/2 | 483х151х720 |
| АКИП-1203/3 | 484х347х706 |
| АКИП-1204/1 | 550х908х840 |
| АКИП-1204/2 | 550х1290х841 |
| АКИП-1204/3 | 550х1906х841 |
| Питание от однофазной сети переменного тока (АКИП-1203/1, АКИП-1203/2, АКИП-1203/3) напряжение, В | 220 (±10%) |
| частота, Гц | 110 (±10%) от 47 до 63 |
| Питание от трехфазной сети переменного тока (АКИП-1204/1, АКИП-1204/2, АКИП-1204/3) напряжение, В | 380 (±10%) |
| частота, Гц | от 47 до 63 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность источников
| Наименование | Обозначение | Количество |
| Источник питания | 1 шт. | |
| Сетевой кабель | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | ПР-06-2020МП | 1 экз. |
осуществляется по документу ПР-06-2020МП «ГСИ. Источники питания постоянного и переменного тока серий АКИП-1203, АКИП-1204. Методика поверки», утвержденному АО «ПриСТ» 26 марта 2020 г.
Основные средства поверки:
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 25787-08, 2 разряд по ГОСТ 8.648-2015);
- шунт токовый РСБ-71000А (регистрационный номер 68945-17, 2 разряд по поверочной схеме, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091);
- нагрузка электронная АКИП-1321 (регистрационный номер 40236-08);
- измеритель нелинейных искажений Boonton 1121 (регистрационный номер 61867-15);
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Техническая документация изготовителя 1ТЕСН ELECTRONIC Со.,Ш., Китай
