| Номер в госреестре | 78920-20 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | WaveRunner 8000HDR, MDA 8000HDR |
| Изготовитель | "Teledyne LeCroy, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серий WaveRunner 8000HDR, MDA 8000HDR (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), векторный анализ, документирование результатов измерений.
Осциллографы выпускаются в виде следующих модификаций:
- серия WaveRunner 8000HDR: WaveRunner 8038HDR, WaveRunner 8058HDR, WaveRunner 8108HDR, WaveRunner 8208HDR;
- серия MDA 8000HDR: MDA 8038HDR, MDA 8058HDR, MDA 8108HDR, MDA 8208HDR.
Модификации осциллографов отличаются полосой пропускания. Серия MDA 8000HDR имеет встроенное программное обеспечение для анализа электрической мощности.
Осциллографы могут комплектоваться дополнительными программными и аппаратными опциями.
На передней панели осциллографов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления, выбора режимов и установки параметров.
На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.
На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания, интерфейс USBTMC.

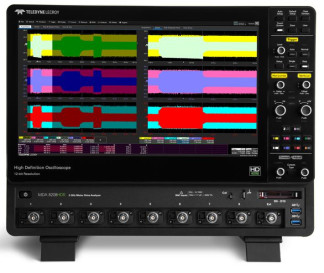

Общий вид осциллографов приведен на рисунке 1.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
TtUO-VNELECROT
| High DefinitionОяиМоморе 1?-b4t Ano'uiion | ж | о* о Гг* "JT | ||||
| . О МДОВДНИРР lit . 0 . @ | 1 , Ф' | « Г . 0* . 0’’ | I'*' ,ч к W . | 1» < im | 1 МЧг • яъ- ie' | |
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики приборов нормированы с учетом влияния встроенного
ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XStreamDSO |
| Номер версии (идентификационный номер ПО) | не ниже 9.0.0.0 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Модификации | Значение |
| Число входных аналоговых каналов | все модификации | 8 |
| Максимальная частота дискретизации в реальном времени, ГГц | все модификации | 10 |
| Длина записи при включенных 8/4/2 каналах, МБ - стандартная - опция 500MPT - опция 1000MPT - опция 2000MPT - опция 5000MPT | все модификации | 50/100/200 125/250/500 250/500/1000 500/1000/2000 1250/2500/5000 |
| Канал вертикального отклонения | ||
| Входное сопротивление, Ом (переключаемое) | все модификации | 50±1; 1106 |
| Диапазон значений коэффициента отклонения (Ко), мВ/дел - при входном сопротивлении 1 МОм - при входном сопротивлении 50 Ом | все модификации | от 1 до 10000 от 1 до 1000 |
| Разрешение по вертикали, бит - в режиме реального времени - в режиме использования функции ERES | все модификации | 12 15 |
| Максимальное входное напряжение, В - переменное напряжение (пиковое значение) частотой менее 10 кГц, с постоянной составляющей, при входном сопротивлении 1 МОм - среднее квадратическое значение переменного напряжения при входном сопротивлении 50 Ом | все модификации | 400 5 |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % | все модификации | ±1,5 |
| Наименование характеристики | Модификации | Значение | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при значении напряжения постоянного смещения 0 В, В | все модификации | ±(0,0158Ко+0,001) | |
| Время нарастания переходной характеристики, пс, не более | WaveRunner 8038HDR, MDA 8038HDR | 1000 | |
| WaveRunner 8058HDR, MDA 8058HDR | 700 | ||
| WaveRunner 8108HDR, MDA 8108HDR | 400 | ||
| WaveRunner 8208HDR, MDA 8208HDR | 235 | ||
| Полоса пропускания по уровню -3 дБ, МГц, не менее (при RBx=50 Ом) | WaveRunner 8038HDR, MDA 8038HDR | 300 | |
| WaveRunner 8058HDR, MDA 8058HDR | 500 | ||
| WaveRunner 8108HDR, MDA 8108HDR | 1000 | ||
| WaveRunner 8208HDR, MDA 8208HDR | 2000 | ||
| Диапазон установки постоянного смещения, В (при Rвx=50 Ом в диапазонах установки коэффициента отклонения) | от 1 до 4,95 мВ/дел | все модификации | ±1,6 |
| от 5 до 9,9 мВ/дел | ±4 | ||
| от 10 до 19,8 мВ/дел | ±8 | ||
| от 20 мВ/дел до 1 В/дел | ±10 | ||
| Диапазон установки постоянного смещения, В (при R^=1 МОм в диапазонах установки коэффициента отклонения) | от 1 до 4,95 мВ/дел | все модификации | ±1,6 |
| от 5 до 9,9 мВ/дел | ±4 | ||
| от 10 до 19,8 мВ/дел | ±8 | ||
| от 20 до 100 мВ/дел | ±16 | ||
| от 102 до 198 мВ/дел | ±80 | ||
| от 200 мВ/дел до 1 В/дел | ±160 | ||
| от 1,02 до 10 В/дел | ±400 | ||
| Пределы допускаемой абсолютной погрешности установки постоянного смещения, В | все модификации | ±(0,015 8Ко+ +0,005-Цсм|+0,001) | |
| Канал горизонтального отклонения | |||
| Диапазон установки коэффициентов развертки, с/дел (при стандартной длине записи) | все модификации | от 110-10 до 5-103 | |
| Наименование характеристики | Модификации | Значение |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5f | все модификации | ±2,5 10-6 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с | все модификации | ±^Тизм + +0,06^дискр) |
| Примечания RBx - значение входного сопротивления каналов осциллографа, Ом; Ко - коэффициент отклонения, В/дел; исм - установленное значение напряжения постоянного смещения, В; исм max - максимальное значение диапазона напряжения постоянного смещения, В; 5f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; FaTOKf> - частота дискретизации, Г ц. | ||
Таблица 3 - Метрологические и технические характеристики встроенного цифрового логического анализатора (опция)_
| Наименование характеристики | Значение |
| Число входных цифровых каналов | 16 |
| Максимальная частота дискретизации на каждый канал, МГц | 500 |
| Пороговые уровни срабатывания | TTL, ECL, CMOS, PECL, LVDS или определяемый пользователем |
| Пределы установки уровня срабатывания, определяемого пользователем, В | ±10 |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В | ±(0,03 ^+0,^/2) |
| Максимальное входное напряжение, В (пиковое значение) | ±30 |
| Примечания ип - установленный уровень срабатывания, В D - установленный гистерезис, В | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 445х345x196 |
| Масса, кг, не более | 11,1 |
| Напряжение питающей сети, В при частоте питающей сети от 47 до 63 Гц при частоте питающей сети от 380 до 420 Гц | от 90 до 264 от 90 до 132 |
| Потребляемая мощность, В-А, не более | 500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа | от +5 до +40 от 5 до 90 от 84,0 до 106,7 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность осциллографов
| Наименование | Обозначение | Количество |
| Осциллограф цифровой запоминающий | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Пробник-делитель | - | 4 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ПР-03-2020МП | 1 экз. |
осуществляется по документу ПР-03-2020МП «ГСИ. Осциллографы цифровые запоминающие серий WaveRunner 8000HDR, MDA 8000HDR. Методика поверки», утвержденному АО «ПриСТ» 13 марта 2020 г.
Основные средства поверки:
- калибратор осциллографов 9500В с формирователем 9530 (регистрационный номер в Федеральном информационном фонде 30374-13, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя Teledyne LeCroy, Inc., США
