Государственный реестр средств измерений

Видеоэндоскопы измерительные OLYMPUS IPLEX GX, IPLEX G Lite, 78932-20

78932-20
Видеоэндоскопы измерительные OLYMPUS IPLEX GX, IPLEX G Lite (далее - видеоэндоскопы) предназначены для измерений линейных размеров дефектов и их глубины в труднодоступных местах и скрытых полостях.
Карточка СИ
Номер в госреестре 78932-20
Наименование СИ Видеоэндоскопы измерительные
Обозначение типа СИ OLYMPUS IPLEX GX, IPLEX G Lite
Изготовитель "Olympus Corporation (Industrial Business Division)", Япония
Год регистрации 2020
Срок свидетельства 12.08.2030
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Видеоэндоскопы измерительные OLYMPUS IPLEX GX, IPLEX G Lite (далее - видеоэндоскопы) предназначены для измерений линейных размеров дефектов и их глубины в труднодоступных местах и скрытых полостях.

Описание

Принцип работы видеоэндоскопов основан на стереоскопических трехмерных измерениях дефектов. Координаты каждой заданной точки вычисляются на основе принципов триангуляции по двум изображениям, полученным с помощью двух линз стерео объективов, установленных в параллаксе. На основе полученных координат выполняются измерения.

Видеоэндоскопы состоят из центрального блока с монитором, блока питания, зонда (наружный диаметр 4 или 6 мм), оптического адаптера (бокового или прямого), соединительных кабелей и пульта управления (для модификации IPLEX G Lite).

Видеоэндоскопы выпускаются в двух модификациях: OLYMPUS IPLEX GX, IPLEX G Lite, которые отличаются исполнением корпуса блока обработки информации.

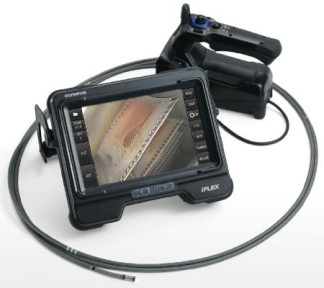

Внешний вид видеоэндоскопов представлен на рисунках 1 и 2.

Рисунок 2 - Внешний вид видеоэндоскопов измерительных OLYMPUS IPLEX G Lite Пломбирование видеоэндоскопов не предусмотрено.

Программное обеспечение

Видеоэндоскопы имеют встроенное программное обеспечение. Программное обеспечение предназначено для: сбора, обработки и хранения данных, настройки, визуализации результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Модификация

OLYMPUS IPLEX GX

OLYMPUS IPLEX G Lite

Идентификационное наименование ПО

IPLEX GX

IPLEX G Lite

Номер версии (идентификационный номер) ПО, не ниже

1.01

1.01

Цифровой идентификатор ПО

DF6ABEC2

DF6ABEC2

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

OLYMPUS IPLEX GX

OLYMPUS IPLEX G Lite

Диапазон измерений линейных размеров дефектов и их глубины, мм

от 0,2 до 30,0

от 0,2 до 30,0

Пределы допускаемой относительной погрешности измерений линейных размеров дефектов и их глубины, %

±10

±10

Наименование характеристики

Значение

Модификация

OLYMPUS IPLEX GX

OLYMPUS IPLEX G Lite

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота, Гц

-    напряжение постоянного тока от Li-Ion аккумуляторной батареи, В

110+11-n; 220+22-22 от 50 до 60 10,8

110+11-n; 220+22-22 от 50 до 60 7,4

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от +15 до +35 от 10 до 90

от +15 до +35 от 10 до 90

Габаритные размеры, (ШхВхД), мм, не более

241x190x70

128x110x203

Масса, кг, не более

3,5

1,9

Знак утверждения типа

наносится на эксплуатационную документацию типографическим методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Центральный блок

-

1 шт.

Пульт управления

-

1 шт. (для модификации IPLEX G Lite)

Соединительные кабели

-

1 компл.

Карта SDHC

-

1 шт.

Блок питания

-

1 шт.

Li-Ion аккумулятор

-

1 шт.

Комплект ремней

-

1 шт.

Кейс для переноски

-

1 шт.

Зонд (4 или 6 мм в зависимости от заказа потребителя)

1 или 2 шт.*

Оптический адаптер (боковой или прямой в зависимости от заказа потребителя)

1 или 2 шт.*

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП АПМ 98-18

1 экз.

* - в зависимости от заказа потребителя

Поверка

осуществляется по документу МП АПМ 98-18 «Видеоэндоскопы измерительные OLYMPUS IPLEX GX, IPLEX G Lite. Методика поверки», утвержденному ООО «Автопрогресс-М» «18» ноября 2019 г.

Основные средства поверки:

-    рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;

-    пластина плоская стеклянная 2-го класса ПИ120 (рег. № 197-70).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Olympus Corporation» (Industrial Business Division), Япония
