| Номер в госреестре | 78937-20 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | TK16L.15 |
| Изготовитель | ЗАО "НПФ Прорыв", пос.Ильинский |
| Год регистрации | 2020 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных TC16L.15 (далее - УСПД) предназначены для измерений интервалов времени и синхронизации времени у приборов со встроенными часами, ведения архивов полученных измеренных значений со счетчиков, цифровых и аналоговых датчиков (давления, температуры, уровня, влажности, освещения и т.д.), и трансляции полученных данных в вышестоящие уровни автоматизированных систем телеметрии, автоматизированных информационно-измерительных систем коммерческого/технического учета электроэнергии (АИИС КУЭ/АСТУЭ).
УСПД является промышленным контроллером, выполненном в едином корпусе и имеющем следующие основные модули: центральный процессор, оперативную память, модуль хранения информации, модуль связи (в зависимости от исполнения), энергонезависимые часы, интерфейсы ввода - вывода.
УСПД выпускаются в двух исполнениях: в металлическом корпусе и в пластиковом корпусе.
УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть.
Основные функции УСПД:
- сбор информации с устройств ввода аналоговых и дискретных сигналов;
- сбор данных со счетчиков электроэнергии;
- сбор параметров качества электроэнергии и телеметрии;
- ведение «Журнала событий»;
- сбор и обработка данных со счетчиков электроэнергии, устройств телемеханики, устройств ввода аналоговых и дискретных сигналов, а также устройств, поддерживающих протокол Modbus RTU;
- накопление и хранение данных в энергонезависимой памяти (значение параметра по умолчанию составляет 30 суток);
- поддержка режимов передачи данных: GPRS с динамическим IP-адресом, GPRS со статическим IP-адресом;
- поддержка режима защищенного канала (VPN);
- синхронизация внутренних часов по протоколам NTP, SNTP, PRP от NTP серверов (работающие в режиме «stratum2», прошедшие поверку и у которых нормируются метрологические характеристики погрешности синхронизации по NTP протоколу) или от модуля ГЛОНАСС/GPS утвержденного типа средств измерений (опционально);
- синхронизация времени счетчиков, цифровых и аналоговых датчиков в автоматизированных системах;
- обмен данными с другими интеллектуальными устройствами.
УСПД выпускаются в 52 различных модификациях - структура условного обозначения модификаций УСПД приведена на рисунке 1.
TK16L.15 XXX XXX ХХХХХ-...ХХХХХ XXX 1 2 3 4 5
Рисунок 1 - Структура условного обозначения УСПД
1 — Тип средства измерений
2 — Номинальное напряжение
220 - 220 В переменного тока 230 - 230 В переменного тока 24 - 24 В постоянного тока 12 - 12 В постоянного тока
3 — Тип корпуса
DP1 или DP2 - металлический корпус DP3 или DP4 - пластиковый корпус
4 — Тип интерфейса
k - количество интерфейсов n - модификация
GSMkn - радиоинтерфейс GSM/GPRS
Ekn - интерфейс Ethernet
SFPkn - интерфейс оптический Ethernet
RFWFkn - радиоинтерфейс Wi-Fi
RFLTkn - радиоинтерфейс LTE
USBkn - интерфейс USB
CANkn - интерфейс CAN
RS232 kn - интерфейс RS-232
RS422 kn - интерфейс RS-422
RS485 kn - интерфейс RS-485
RF433 kn - радиоинтерфейс 433 МГц
RF868 kn - радиоинтерфейс 868 МГц
RF2400 kn - радиоинтерфейс 2400 МГц
GLONASSkn - модуль ГЛОНАСС/GPS
DOkn - дискретные выходы
DIkn - дискретные входы
AOkn - аналоговые выходы
AIkn - аналоговые входы
SIMkn - сим-карты
5 — Резервное питание
XXX - номинальное напряжение
RPS XXX - автоматическое подключение резервного питания
220 - 220 В переменного тока
230 - 230 В переменного тока
24 - 24 В постоянного тока
12 - 12 В постоянного тока
Нет символов - резервное питание отсутствует

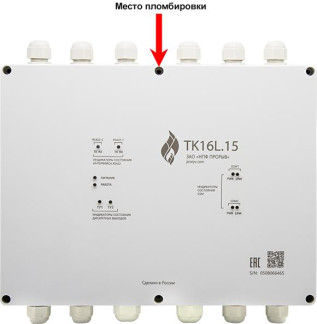

Общий вид УСПД, места пломбирования приведены на рисунке 2.
* МжиИ
TK16L.15
М0*НЛ4 ПРОРЫВ*
ртмугсрл
• М4ч-й*
Cfttf
Рисунок 2 - Общий вид, места пломбирования УСПД с металлическим корпусом (вверху), с
пластиковым корпусом (снизу)
Встроенное программное обеспечение (ПО) УСПД ТК16Ь.15 разделено на метрологически значимую и незначимую части.
Защита параметров и данных УСПД от несанкционированного доступа по интерфейсам организована с помощью использования системы паролей. Несанкционированное изменение настроечных параметров УСПД невозможно без вскрытия корпуса.
Обмен по интерфейсам, в том числе, с нижним уровнем, с верхним уровнем и между внешней и внутренней частями ПО, защищен шифрованием.
Идентификационные данные ПО УСПД ТК16Ь.15 указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TK16L.15 ПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5 |
| Цифровой идентификатор ПО | 495c5d1aa022a34eee6ea1ad493ffd15 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы основной абсолютной погрешности хода часов при отсутствии внешней синхронизации, с/сут | ±1,0 |
| Пределы основной абсолютной погрешности хода часов в условиях внешней синхронизации по сигналам точного времени ГЛОНАСС/GPS, с/сут | ±0,2 |
| Пределы дополнительной температурной погрешности хода часов (в условиях отсутствия внешней синхронизации), с/°С в сутки | ±0,02 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжений постоянного тока источника питания, В | от 11 до 26 |
| Диапазон напряжений переменного тока источника питания, В | от 100 до 240 |
| Потребляемая мощность, В А, не более | от 25 до 70 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 160 (от 630 до 765) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 30 °С), %, не более - атмосферное давление, кПа | от -40 до +60 98 от 70 до 106,7 |
| Хранение данных при отключении питания, лет, не менее | 10 |
| Время установления рабочего режима, мин, не более | 3 |
| Масса УСПД, кг - в металлическом корпусе, не более - в пластиковом корпусе, не более | 2,0 3,0 |
| Габаритные размеры (длина; ширина; высота) УСПД, мм - в металлическом корпусе, не более - в пластиковом корпусе, не более | 102; 199; 49 240;305; 125 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на лицевую часть УСПД износостойкими методами, устойчивыми к влиянию внешних воздействий, и типографским способом на титульные листы эксплуатационной документации.
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность УСПД
| Наименование | Обозначение | Количество |
| УСПД TC16L.15 с комплектом разъемов | АВБЛ.468212.081 | 1 |
| Паспорт | АВБЛ.468212.081 ПС | 1 |
| Комплект для крепления на DIN-рейку (по заказу) | - | 1 |
| Методика поверки (по заказу) | АВБЛ.468212.081 МП | 1 |
| Руководство по эксплуатации (по заказу) | АВБЛ.468212.081 РЭ | 1 |
осуществляется по документу АВБЛ.468212.081 МП «Устройства сбора и передачи данных TK16L.15 Методика поверки», утвержденному ФГУП «ВНИИМС» 31 января 2020 г.
Основные средства поверки:
- радиосервер точного времени РСТВ-01-01 (регистрационный номер в Федеральном информационном фонде 67958-17);
- установка для проверки параметров электрической безопасности GPT-79603 (регистрационный номер в Федеральном информационном фонде 58755-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на место пломбирования корпуса.
приведены в эксплуатационных документах.
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
АВБЛ.468212.061 ТУ Устройства сбора и передачи данных TC16L.15. Технические условия
