| Номер в госреестре | 78944-20 |
| Наименование СИ | Антенны измерительные логопериодические |
| Обозначение типа СИ | ETS Lindgren EMCO 3147 |
| Изготовитель | "An ESCO Technologies Company ETS-LINDGREN", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные логопериодические ETS Lindgren EMCO 3147 (далее - антенны 3147) предназначены совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электромагнитного поля (плотности потока энергии).
Принцип действия антенн 3147, подключаемых к измерительным приемным устройствам, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.
Конструктивно антенны 3147 состоят из решетки вибраторов и двухпроводной линии.
Решетка вибраторов, длина которых изменяется по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.
Антенны 3147 оборудованы антенным кожухом с низкой диэлектрической проницаемостью для защиты решетки вибраторов высокой частоты от возможных повреждений.
Для крепления антенн 3147 на штатив (треногу) и изменения поляризации в комплект поставки входят адаптер для поляризации и вставка с резьбой для его крепления.
Антенны 3147 могут использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля.

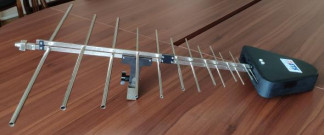

Общий вид антенны 3147 представлен на рисунке 1.
Схема пломбировки антенн 3147 от несанкционированного доступа представлена на рисунке 1.
1 - коаксиальный разъем типа N (розетка);
2 - вибратор;
3 - антенный кожух с низкой диэлектрической проницаемостью;
4 - адаптер для поляризации и вставка с резьбой для крепления адаптера к штативу (треноге);
5 - место пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид антенны 3147 с указанием места пломбирования от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 200 до 5000 включ. |
| КСВН выхода, не более | 2,0 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (1 м 1) | от 8,0 до 48, 0 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя | N (розетка) |
| Номинальное входное сопротивление, Ом | 50 |
| Масса, кг, не более | 4,25 |
| Габаритные размеры, см, не более: | |
| - длина | 97,0 |
| - ширина | 88,0 |
| - высота | 7,7 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, ° С | от +10 до +30 |
| - относительная влажность окружающего воздуха | |
| при 25 ° С, %, не более | 90 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист документов ETS 3147.00027222 РЭ «Антенна измерительная логопериодическая ETS Lindgren EMCO 3147. Руководство по эксплуатации» и ЕTS 3147.00027223 РЭ «Антенна измерительная логопериодическая ETS Lindgren EMCO 3147. Руководство по эксплуатации» типографским способом и на маркировочный ярлык, расположенный на антенном кожухе, в виде наклейки.
Таблица 3 - Комплектность антенн 3147
| Наименование | Обозначение | Количество |
| Антенна измерительная логопериодическая | ETS Lindgren EMCO 3147, зав. № 00027222, или зав. № 00027223 | 1 шт. |
| Адаптер для поляризации | 100989 | 1 шт. |
| Вставка с резьбой для крепления адаптера | 105861 | 1 шт. |
| Руководство по эксплуатации | ЕTS 3147.00027222 РЭ *, ЕTS 3147.00027223 РЭ ** | 1 экз. |
| Методика поверки | ЕTS 3147-2020 МП | 1 экз. |
| * Для антенны 3147 с зав. № 00027222 ** Для антенны 3147 с зав. № 00027223 | ||
осуществляется по документу ЕTS 3147-2020 МП «Антенны измерительные логопериодические ETS Lindgren EMCO 3147. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
6 марта 2020 года.
Основные средства поверки
- рабочий эталон единицы коэффициента калибровки измерительных антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки от 0 до 50 дБ (м-1), пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ (м-1);
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- приемник измерительный ESPI3, регистрационный номер 26743-09 в Федеральном информационном фонде;
- анализатор электрических цепей векторный 2УА24, регистрационный номер 3717408 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн 3147 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 05.12.2024 |
