Комплексы автоматики и телемеханики многофункциональные программно-технические Сфера, 78950-20

Комплексы автоматики и телемеханики многофункциональные программно-технические «Сфера» (далее - комплексы) предназначены для измерений, автоматического контроля и управления параметрами технологических процессов на нефтехимических, нефтеперерабатывающих и других производственных объектах, путем измерения и воспроизведения силы постоянного тока в диапазоне от 4 до 20 мА, измерения электрического сопротивления и измерения количества импульсов/частоты от первичных измерительных преобразователей (датчиков), а также формирования сигналов управления по заданным алгоритмам.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	78950-20
Наименование СИ	Комплексы автоматики и телемеханики многофункциональные программно-технические
Обозначение типа СИ	Сфера
Изготовитель	Общество с ограниченной ответственностью Научно-производственная фирма «Экситон-автоматика» (ООО НПФ «Экситон-автоматика»), г. Уфа
Год регистрации	2020
Срок свидетельства	12.08.2025
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Область применения - системы диспетчерского и автоматического контроля и управления на нефтехимических, нефтеперерабатывающих и других производствах и объектах, в том числе территориально-распределенных, а также на объектах магистрального трубопроводного транспорта.

Описание

Комплексы обеспечивают выполнение следующих функций:

- централизованный контроль, включающий регистрацию, архивацию, документирование и отображение информации о работе технологического оборудования;

- автоматическая защита технологического оборудования контролируемых объектов;

- автоматическая защита контролируемых объектов при поступлении сигнала «Пожар» от АСУ пожаротушения (ПТ);

- управление технологическим оборудованием;

- автономное поддержание заданного режима работы;

- изменение режима работы по командам оператора или диспетчера ДП;

- связь с другими системами автоматизации и информационными системами на контролируемом объекте;

- формирование и выдачу в автоматизированную систему управления (АСУ) сигналов об аварийной остановке агрегатов и механизмов с контролируемых объектов;

- прием от АСУ сигналов об аварийной остановке агрегатов и механизмов с контролируемых объектов;

- контроль параметров работы технологического оборудования контролируемых объектов;

- централизацию управления контролируемым объектом;

- регистрацию и отображение информации о работе оборудования контролируемого объекта;

- телеизмерение технологических параметров;

- телеуправление технологическим оборудованием объекта, оборудованием линейной части МН (в зоне ответственности) из диспетчерских пунктов;

- телесигнализация для выполнения сбора информации о возникновении аварийных ситуаций;

- телесигнализация для выполнения сбора информации о техническом состоянии оборудования и объекта;

- телесигнализация для выполнения передачи сигнализации об аварийном состоянии (аварийной остановке) агрегатов и механизмов на контролируемом объекте.

Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:

- автоматизированное рабочее место (АРМ) оператора;

- сервер;

- шкаф центрального процессора (ЦП);

- шкаф устройства сопряжения с объектом (УСО);

- шкаф вторичных преобразователей (ВП);

- шкаф линейной телемеханики (ЛТМ);

- шкаф первичных преобразователей (ПП);

- шкаф блока ручного управления (БРУ);

- щит приборный;

- шкаф систем автоматического управления и измерений (ШСАУ);

- шкаф телемеханики (ШТМ);

- шкаф телемеханики кустовой (ШТМ.К);

- шкаф связи телемеханики (ШС.ТМ);

- шкаф системы контроля загазованности (ШСКЗ);

- шкаф контроля и управления скважины ЭЦН (ШКУ.ЭЦН);

- шкаф контроля скважины фонтанирующей (ШК.Ф);

- шкаф контроля и управления скважины водозаборной (ШКУ.ВЗ);

- шкаф контроля и управления скважины водонагнетательной (ШКУ.ВН);

- шкаф (станция управления) групповой замерной установкой (СУ АГЗУ);

- шкаф (станция) управления скважины ШГН (СУ ШГН);

- интеллектуальная станция управления ШГН (ИСУ ШГН);

- шкаф технического учета электроэнергии (ШТУЭ);

- шкаф релейных защит (ШРЗ);

- шкаф (станция) катодной защиты (СКЗ);

- шкаф управления установки предварительного сброса пластовой воды (ШУ УПСВ);

- шкаф управления дожимной насосной станции (ШУ ДНС);

- шкаф управления установкой подготовки нефти (ШУ УПН);

- шкаф управления установкой подготовки газа (ШУ УПГ);

- шкаф управления насосной станцией внешнего/внутреннего транспорта нефти (ШУ НСВН);

- шкаф управления блочной кустовой насосной станцией (ШУ БКНС);

- шкаф измерительно-вычислительного комплекса системы обработки информации системы измерения количества и качества нефти (ИВК СОИ СИКН);

- шкаф программируемого логического контроллера системы обработки информации системы измерения количества и качества нефти (ПЛК СОИ СИКН);

- шкаф аварийных защит и связи (ШАЗС).

Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

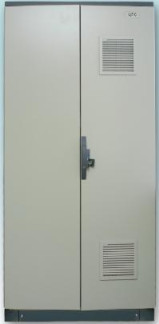

Внешние виды шкафов приведены на рисунках 1 и 2.

Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и в общем случае состоят из:

1) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода (Таблица 1);

2) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифроаналоговые преобразования и модулей счетно-импульсного ввода (Таблица 2);

3) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Примечание: Состав ИК зависит от конкретного исполнения.
