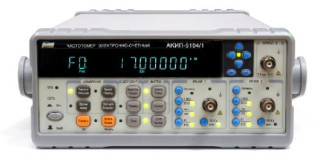

Частотомеры электронно-счетные АКИП-5104, АКИП-5105, АКИП-5107, АКИП-5108, 78953-20

Идентификационные данные (признаки)

Значение

серия

АКИП-5104

серия

АКИП-5105

серия

АКИП-5107

серия

АКИП-5108

Идентификационное наименование ПО

-

-

-

-

Номер версии

(идентификационный номер ПО)

не ниже 1000

не ниже 15.01.01

не ниже 20150101

не ниже 1000

Наименование характеристики

Значение

Диапазон измерений частоты по входу А(1), Гц для модификаций:

-    серия АКИП-5104

-    серии АКИП-5105, АКИП-5108

-    серия АКИП-5107

от 1,410-4 до 1108 от 1,4-10-4 до 1,5108 от 110-3 до 2,25 108

Диапазон измерений периода по входу А(1), с для модификаций:

-    серия АКИП-5104

-    серии АКИП-5105, АКИП-5108

-    серия АКИП-5107

от 1-10-8 до 7103 от 710-8 до 7103 от 4,4 10-8 до 1103

Диапазон измерений частоты по входу B(2), Гц

-    серии АКИП-5104, АКИП-51081)

-    серия АКИП-5105 (кроме АКИП-5105/6)

-    серия АКИП-5107

-    модификация АКИП-5105/6

от 1,410-4 до 150 10 6 от 110-3 до 225 106 от 1108 до 1,5108

Диапазон измерений периода по входу B(2), с

-    серия АКИП-5104, АКИП-5108

-    серии АКИП-5105 (кроме АКИП-5105/6)

-    серия АКИП-5107

-    модификация АКИП-5105/6

от 710-8 до 7103 от 4,4 10-8 до 1103 от 710-10 до 110-8

Диапазон измерений частоты по входу С(3), ГГц для модификаций:

-    АКИП-5104/1, АКИП-5108/1

-    АКИП-5104/2, АКИП-5105/2, АКИП-5107/2, АКИП-5108/2

-    АКИП-5105/3

-    АКИП-5104/3, АКИП-5105/4, АКИП-5107/3, АКИП-5108/3

-    АКИП-5105/5, АКИП-5107/4

-    АКИП-5105/6, АКИП-5108/4

от 0,1 до 0,5 от 0,1 до 1,5 от 0,1 до 2,5 от 0,1 до 3 от 0,1 до 6 от 1,5 до 8

Диапазон измерений периода по входу С(3), с для модификаций:

-    АКИП-5104/1, АКИП-5108/1

-    АКИП-5104/2, АКИП-5105/2, АКИП-5107/2, АКИП-5108/2

-    АКИП-5105/3

-    АКИП-5104/3, АКИП-5105/4, АКИП-5107/3, АКИП-5108/3

-    АКИП-5105/5, АКИП-5107/4

-    АКИП-5105/6, АКИП-5108/4

от 210-8 до 110-8 от 7-10-10 до 1-10'8 от 410-10 до 1-10'8 от 3 10-10 до 110-8 от 1,6710-10 до 110-8 от 1,110-10 до 6,610-10

Примечание

1) для частотомеров серий АКИП-5104, АКИП-5108 вход В(2) используется только в режимах измерений: отношения частот, временных интервалов, фазового сдвига; диапазон частот входного сигнала по входу В(2) равен диапазону частот по входу А (2)

Наименование характеристики

Значение

Диапазоны уровней входного сигнала для входа A(1) и B(2), В (для модификации АКИП-5105/6 - только для входа A(1))

- для синусоидального сигнала (скз 1)) в поддиапазонах частот: от 0,14 мГц до 100 МГц; св. 100 МГц до 150 МГц;

от 0,14 мГц до 225 МГц (для серии АКИП-5107).

от 3 10-2 до 1 от 5 10-2 до 1 от 3 10-2 до 1

- для импульсного сигнала (размах) в поддиапазонах частот: от 0,14 мГц до 100 МГц; св. 100 МГц до 150 МГц;

св 100 МГц до 225 МГц (для серии АКИП-5107).

от 0,1 до 4,5 от 0,15 до 2 от 0,1 до 4,5

Диапазоны уровней входного сигнала для входа B(2) для модификации АКИП-5105/6, В

от 3 10-2 до 1,5

Диапазоны уровней входного сигнала в диапазонах частот для входа C(3), дБм для модификаций:

-    АКИП-5104/1, АКИП-5104/2, АКИП-5104/3, АКИП-5105/4, АКИП-5105/2, АКИП-5105/3, АКИП-5107/2, АКИП-5107/3, АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

для модификаций:

-    АКИП-5105/5, АКИП-5107/4 в поддиапазонах частот: от 100 до 500 МГц;

св. 500 МГц до 6 ГГц. для модификаций:

-    АКИП-5105/6, АКИП-5108/4 в поддиапазонах частот: от 1,5 до 2 ГГц;

св. 2 до 9 ГГц

от -17,4 до +16,5

от -15 до +13 от -20 до +13

от -23 до +7 от -20 до +13

Пределы допускаемого относительного дрейфа частоты опорного генератора (ОГ) за 1 год

-    стандартное исполнение

-    опция 101

±2 10-7 ±5 10-8

Относительная вариация частоты ОГ в рабочем диапазоне температур

-    стандартное исполнение

-    опция 101

±5 10-8 ±5 10-9

Примечание

1) скз - здесь и далее - означает среднее квадратическое значение напряжения

Пределы

допускаемой

абсолютной

погрешности

измерений

частоты и

периода сигнала

^f,p

где Асист - предел допускаемой систематической абсолютной погрешности измерения;

Аслуч - предел допускаемой случайной абсолютной погрешности измерения. Асист рассчитывается по формуле:

Дт = ± fa.+ ?)-т

Аслуч рассчитывается по формуле:

4^-+^ ^ j

где

0 - предел допускаемого относительного дрейфа частоты ОГ за год;

- разрешение частотомера во временной области, с,

которые составляют:

2-10 - для серии АКИП-5104,

7-10-9 - для серии АКИП-5105,

1-10-10 - для серии АКИП-5107,

7-10-9 - для серии АКИП-5108.

Азап - составляющая погрешности, обусловленная системой запуска, с; tc4 - установленное время счета в частотомере, с; f - измеряемое значение частоты, Гц;

P - измеряемое значение периода, с.

Азап рассчитывается по формуле:

■^■арап 1

где: -4 иш - уровень шумов входных каскадов частотомера, В (не более 5 10-4 В) ишсигнала - уровень шумового напряжения измеряемого сигнала, Вскз (при соотношении сигнал/шум более 40 дБ, считать U ш.сигнала = 0 В)

§нараст - скорость нарастания сигнала в точке запуска, В/с:

5нараст = Upp/тфр - для сигналов импульсной формы,

5нараст = Upp - 2тт ■ / - для сигналов синусоидальной формы с уровнем запуска равным нулю;

Upp - значение напряжения сигнала (размах от пика до пика) на входе, В; f - частота сигнала, Гц;

Тфр - длительность фронта импульса, с.

Пределы

допускаемой

абсолютной

погрешности

измерений

отношения

частот

где

F2(1;3) - Измеренная частота по каналу 2 (1,3), Гц; Ъч - установленное время счета в частотомере, с.

Наименование характеристики

Значение

Диапазон измерений длительности интервала времени между импульсами, поступающими на вход A(1) и B(2)

-    серия АКИП-5104

-    серия АКИП-5105

-    серия АКИП-5107

-    серия АКИП-5108

от 40 нс до 7000 с от 20 нс до 7000 с от 1 нс до 1000 с от 20 нс до 7000 с

Диапазон измерений длительности импульсов (только для входа A(1))

-    серия АКИП-5104 (период сигнала не более 100 с)

-    серия АКИП-5105 (период сигнала не более 100 с)

-    серия АКИП-5107

-    серия АКИП-5108 (период сигнала не более 100 с)

от 40 нс до 100 с не включ. от 20 нс до 100 с не включ.

от 5 нс до 1000 с от 20 нс до 100 с не включ.

Диапазон измерений средней длительности и среднего временного интервала (только для входа A(1))

-    серия АКИП-5104

-    серия АКИП-5108

от 20 нс до 1000 с от 10 нс до 1000 с

Диапазон измерений коэффициента заполнения импульсов (только для входа A(1)), %

- для серии АКИП-5104: в диапазоне частот до 100 кГц, период сигнала до 100 с, длительность импульсов св. 40 нс

-для серии АКИП-5105 в диапазоне частот до 10 кГц, период сигнала до 100 с, длительность импульсов св. 20 нс

-для серии АКИП-5107 в диапазоне частот до 1 МГц

-для серии АКИП-5108 в диапазоне частот до 100 кГц, период сигнала до 100 с, длительность импульсов св. 20 нс

от 1 до 88

от 1 до 88 от 0,1 до 88,8

от 1 до 88

Диапазон измерений фазового сдвига между двумя синхронными сигналами, поступающими на вход A(1) и B(2),

О

- для серии АКИП-5104: в диапазоне частот до 100 кГц, период сигнала до 100 с, длительность импульсов св. 40 нс

-для серии АКИП-5105 в диапазоне частот до 10 кГц, период сигнала до 100 с, длительность импульсов св. 20 нс

-для серии АКИП-5107 в диапазоне частот до 1 МГц

-для серии АКИП-5108 в диапазоне частот до 100 кГц, период сигнала до 100 с, длительность импульсов св. 20 нс

от 0,1 до 358

от 1 до 358 от 0,1 до 360

от 0,1 до 358

Наименование

характеристики

Значение

Пределы

допускаемой

абсолютной

погрешности

измерений

временных

интервалов и

длительности

импульсов (Л£|уГ), с

^£l,r _ i (^МИ-Т ^ ^ ’ ^МуЧ ^ ^дифф),

где:

Дсист - предел допускаемой систематической абсолютной погрешности измерения;

Лслуч - предел допускаемой случайной абсолютной погрешности измерения;

Лдифф - дифференциальная ошибка между входами частотомера, которая составляет, с:

2-10-8 - для серии АКИП-5104,

7-10-9 - для серии АКИП-5105,

1 • 10-9 - для серии АКИП-5107,

7-10-9 - для серии АКИП-5108.

(при измерении длительности импульсов Ддифф=0 с)

Дсист рассчитывается по формуле:

дснст= +5о *0(т)+тр+ ДНнт3ап ,

0 - предел допускаемого относительного дрейфа частоты ОГ за год;

D(t) - измеряемое значение временного интервала (длительности), с; тр -разрешение частотомера во временной области (значения приведены

в таблице 2), с;

^интзап- составляющая погрешности, обусловленная системой запуска при измерении временных интервалов и длительности, с;

^ИнтЗап рассчитывается по формуле:

_ о,<п& MiSB+o^oi-i^joa

^ИнтЗвп г * С ,

-'гт-зрт -'-71 -ал

изапуска - установленное значение уровня запуска, В

§старт - скорость изменения сигнала в начальной точке запуска, В/с

Бстоп - скорость изменения сигнала в конечной точке запуска, В/с

Л-Л звпсгарт ^ ЗапСтоп^’

АзапСгарт и Аз-шОгоп " погрешности, обусловленные гистерезисом системы

запуска в начальной и конечной точках запуска, рассчитанные по формулам:

_ 0,015 В + 0,01 ■ f/WKa 0,015 В + 0,01 ■ ^ска

ЗапСг арг с ^ЗапОгпп — с

спрг ^ ^стгпп

Наименование

характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений фазового сдвига, О

^ ^случ

где:

Дсист - предел допускаемой систематической абсолютной погрешности измерения,

Аслуч - предел допускаемой случайной абсолютной погрешности измерения

фр - разрешение частотомера при измерении фазового сдвига, которые составляют:

0,1 - для серии АКИП-5104,

0,1 - для серии АКИП-5105,

0,001 - для серии АКИП-5107 0,1 - для серии АКИП-5108

Дсист рассчитывается по формуле:

4«T=±(v/-Ji + (i^)!)'360-,

где:

ф- измеряемый сдвиг фазы, О;

Тр -разрешение частотомера во временной области (значения приведены

в таблице 2), с; f - частота сигнала, Гц.

Дслуч рассчитывается по формуле:

i ^ ЗапСттарт ^ ЗаггСтпп^ / 360 ,

Дзапстарт и Дзапстоп - погрешности, обусловленные гистерезисом системы запуска в начальной и конечной точках запуска, рассчитанные по формулам:

0,015 В + 0,01 ■ 0,015 В + 0,01 ■ иВШ7Ска

ЗапОг арг ^ ^ЗапОгпп — г

^стгпп

Наименование

характеристики

Значение

Пределы

допускаемой

абсолютной

погрешности

измерений

коэффициента

заполнения

импульсов

^Квап

Дквап- ± + ^3anCrDn) ' (l + {Jm ) )j ' / ' Ю0% + QP^, где:

Q - измеряемый коэффициент заполнения импульсов;

тр -разрешение частотомера во временной области (значения приведены в таблице 2), с;

Азапстарт и АЗапСтоп - погрешности, обусловленные гистерезисом системы запуска в начальной и конечной точках запуска, рассчитанные по формулам:

0-015 В + 0,01 ■ Ызапутага 0,015 В + 0,01 ■ £/запраа

^SanCrapc ^ ^ЗапОгпп — г

*■ стврт ^стпп • f t

f - частота сигнала, Гц.

Qf, - разрешение частотомера при измерении коэффициента заполнения, которые составляют:

0,1 - для серии АКИП-5104,

0,1 - для серии АКИП-5105,

0,1 - для серии АКИП-5107,

0,1 - для серии АКИП-5108.

Таблица 4 - Основные технические ха

рактеристики

Наименование

характеристики

Значение характеристики для серий частотомеров

серия

АКИП-5104

серия

АКИП-5105

серия

АКИП-5107

серия

АКИП-5108

Потребляемая мощность, В • А, не более

40

35

35

40

Габаритные размеры, мм, не более (ширинахдлинахвысота)

255x370x100

240x380x105

240x380x105

255x370x100

Масса, кг, не более

2

2

2,5

2

Напряжение питающей сети, В

от 198 до 242

Частота питающей сети, Гц

от 47 до 53

Диапазон счета количества импульсов

от 0 до 1012

от 0 до 1015

от 0 до 1012

Диапазон установки уровня запуска для входов А(1) и В(2), В

±2,5

±5

±2,5

Номинальное значение частоты внутреннего кварцевого генератора, МГц

10

Вход внешней опорной частоты, МГц

(автовыбор)

10; 5

Выход опорной частоты, МГц

10

Наименование характеристики

Значение

Номинальное входное

сопротивление (импеданс)

для всех модификаций, кроме

АКИП-5105/6:

- входы А(1) и В(2) (переключаемое)

50 Ом (1 МОм/45 пФ)

- вход C(3)

50 Ом

для модификации АКИП-5105/6:

- вход A(1)

50 Ом (1 МОм/45 пФ)

- входы B(2) и C(3)

50 Ом

Связь по входу

для всех модификаций, кроме

АКИП-5105/6:

- входы A(1) и B(2)

(переключаемое)

по переменному (AC) или постоянному (DC) току

- вход C(3)

по переменному (AC)

для модификации АКИП-5105/6:

- вход A(1)

по переменному (AC) или постоянному (DC) току

- входы B(2) и C(3)

по переменному (AC)

Нормальные условия применения

- температура окружающего

воздуха, °С

от +20 до +26

- относительная влажность, %,

не более

80

Рабочие условия применения

- температура окружающего

воздуха, °С

от 0 до +40

- относительная влажность, %,

не более

85

Наименование

Обозначение

Количество, шт.

Частотомер

1

Сетевой шнур питания

1

Руководство по эксплуатации

1

Методика поверки

ПР-02-2020МП

1
