| Номер в госреестре | 78955-20 |
| Наименование СИ | Устройства сбор и передачи данных УСПД |
| Обозначение типа СИ | КМ ЭНТЕК E2R2 (G) |
| Изготовитель | ООО "Энтелс", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных УСПД КМ ЭНТЕК E2R2 (G) (далее по тексту -УСПД КМ ЭНТЕК) предназначены для измерений текущего времени, синхронизации и поддержания единого времени в составе автоматизированных систем коммерческого учета энергоресурсов, а также автоматического сбора, хранения и обработки данных от первичных счетчиков энергоресурсов через встроенные интерфейсы RS-232, RS-485, CAN.
УСПД КМ ЭНТЕК предназначены для работы в составе автоматизированных информационно-измерительных систем (АИИС) комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (АИИС КУЭ), комплексов устройств телемеханики, многофункциональных и автоматизированных систем управления технологическими процессами (АСУ ТП), для организации связи с центром сбора и обработки, хранения информации по каналам связи GSM (CSD, GPRS) и Ethernet (TCP/IP), формирования команд управления энергетическими объектами.
УСПД КМ ЭНТЕК представляют собой приборы, выполненные в металлическом или пластиковом корпусе (в зависимости от исполнения) с разъемами для подключения внешнего питания и интерфейсных кабелей. Внутри корпуса располагается процессорная плата, плата GSM-модема (опционально), а также энергонезависимая память. Конструкция корпуса УСПД КМ ЭНТЕК в зависимости от исполнения обеспечивает возможность его навесного или настенного монтажа, размещения в электротехническом шкафу с 19" стойкой.
УСПД КМ ЭНТЕК являются проектно-компонуемым изделиями с различным числом каналов цифрового ввода/вывода.
УСПД КМ ЭНТЕК реализуют следующие функции:
- сбор информации о расходе электроэнергии и мощности непосредственно от микропроцессорных счетчиков, оснащенных цифровыми интерфейсами RS-485/422/CAN, либо через промежуточные преобразователи интерфейсов Ethernet - RS-485 (при большом количестве счетчиков);
- автоматическое распознавание подключенных счетчиков и их количества при включении УСПД в работу;
- сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих PLC-модемы для силовых линий 220 В, через промежуточные устройства накопления информации (концентраторы), оснащенные цифровыми интерфейсами RS-232/485;
- сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих импульсные выходы, через промежуточные счетчики импульсов, оснащенные цифровыми интерфейсами RS-232/485;
- реализация не менее 4-х поддерживаемых тарифов учета (дифференцированных по зонам суток);
- сбор и хранение данных, а также формирование выходных данных и служебных параметров;
- ведение общего журнала событий в системе, ведение журналов для различных типов событий, фильтрации и сортировки в журналах;
- выполнение операций квитирования событий, маскирования событий, в том числе групповое маскирование по типу, классу, приоритету и др.;
- выработка системного (внутреннего) времени (секунды, минуты, часы) и календаря (число, месяц, год), учет зимнего и летнего времени, рабочих и нерабочих дней, а также длительности расчетного периода с помощью энергонезависимых часов;
- коррекция системного времени в ходе сеансов связи с центрами сбора и обработки информации;
- автоматическая корректировка часов обслуживаемых микропроцессорных счетчиков один раз в сутки в соответствии с собственным системным временем;
- возможность работы, как в локальном режиме, так и в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме УСПД КМ ЭНТЕК осуществляет сбор и архивирование информации в энергонезависимой памяти. При работе в режиме обмена данными, передача данных осуществляется по запросу центрального сервера сбора и обработки информации;
- обеспечение защиты от несанкционированного доступа к данным;
- передача информации в центр (центры) сбора и обработки информации по следующим видам каналов телекоммуникации: радиоканалы, радиорелейные каналы, каналы сотовой связи, каналы спутниковой связи, каналы связи по силовой сети;
- прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени с генерацией соответствующих меток времени;
- прием, обработка и обмен с верхним уровнем управления сигналами микропроцессорных защит и по цифровым каналам связи, сбора и регистрации этих сигналов в реальном масштабе времени с генерацией соответствующих меток времени;
- комплексная обработка информации;
- непрерывное наблюдение за всеми параметрами и непрерывного наблюдение за состоянием технологического оборудования, автоматической архивации накопленной информации;
- прием информации от устройств телемеханики по протоколам обмена MODBUS, МЭК-60870-5-101/103/104, МЭК 61850;
- обмен информацией с верхним уровнем управления по протоколам MODBUS, МЭК-60870-5-101, МЭК-60870-5-104, МЭК 61850;
- осуществление как спорадической (событийной), так и периодической передачи данных по протоколам МЭК, а также передача по запросу;
- организация подсистемы «единого времени»;
- возможность построения распределенной АСУТП, состоящей из нескольких УСПД КМ ЭНТЕК, объединенных в единую информационную сеть;
- обмен информацией между УСПД КМ ЭНТЕК внутри системы и передача данных на верхний уровень по любому из перечисленных каналов связи (интерфейсов): RS-485, RS-422, RS-232, 10/100/1000 Base-TX Ethernet, FO (оптоволоконные линии связи), через модемы на выделенную медную пару, на коммутируемую линию, на силовую кабельную линию, надтональ-ный модем, радиомодем с выходом на радиостанцию, сотовый радиомодем стандарта GSM/GPRS.
В составе УСПД КМ ЭНТЕК имеются встроенные энергонезависимые часы. Синхронизация внутреннего времени осуществляться через встроенный спутниковый модуль синхронизации GPS/GLONASS, который обеспечивает автоматическую непрерывную синхронизацию часов от источников точного времени синхронизированых с национальной шкалой координированного времени UTC (SU).
В УСПД КМ ЭНТЕК имеется встроенный ионистор. Он обеспечивает:
- корректную работу при отсутствии внешнего питания в течении 200 с;
- запись последних показаний опрашиваемого оборудования при исчезновении питания;
- передачу сигнала в информационную систему верхнего уровня об отсутствии питания;
- корректное завершение работы.
УСПД КМ ЭНТЕК позволяет собирать информацию с датчиков нижнего уровня АСУТП, различных приборов учета. В случае использования УСПД КМ ЭНТЕК для задач учета, все подключенные к ним средства измерений должны быть аттестованы в установленном порядке, иметь свидетельства об утверждении типа средств измерений, действующие свидетельства о метрологической поверке. Краткий перечень совместимого с УСПД КМ ЭНТЕК оборудования приведен в таблице 1.
Таблица 1 - Перечень совместимого с УСПД КМ ЭНТЕК оборудования
| Тип | Наименование изготовителя |
| 1 | 2 |
| Счетчики электрической энергии с импульсными выходами (класс точности 2,0 и выше) | |
| СЭБ-2А.07, СЭБ-2А.07Д, СЭБ-2А.08, СЭБ-1ТМ.02Д, СЭБ-1ТМ.02М, СЭБ-1ТМ.03, ПСЧ-3А.06Т, ПСЧ-3АРТ.07, ПСЧ-3АРТ.07Д, ПСЧ-3АРТ.08, ПСЧ-3АРТ.09, ПСЧ-3ТА.07, ПСЧ-3ТА.08, ПСЧ-3ТМ.05Д, ПСЧ-3ТМ.05М, ПСЧ-4ТМ.05Д, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МД, ПСЧ-4ТМ.05МН, СЭТ-4ТМ.02М, СЭТ-4ТМ.03М | ФГУП «НЗиФ» |
| Меркурий 200, Меркурий 201, Меркурий 202, Меркурий 203, Меркурий 206, Меркурий 207, Меркурий 208, Меркурий 230, Меркурий 231, Меркурий 233, Меркурий 234, Меркурий 236, Меркурий 237, Меркурий 203.2Т | ЗАО «Инкотекс» |
| СЕ 102, СЕ102М, СЕ201, СЕ301, СЕ303, СЕ304, СЕ306, СЕ208, СЕ308 | ЗАО «Электротехнические заводы «Энергомера» |
| Альфа А1140, Альфа А1700, Альфа А1800, Альфа AS300, Альфа AS1440 | «Эльстер Метроника» |
| СС-10^, CC-301^) | НП ООО «Гран-Система-С» |
| EMS, EPQM, EPQS, GEM, GAMA 100, GAMA 300 | ЗАО «ELGAMAELE KTRONIKA» |
| КАСКАД 200-МТ, КАСКАД 310-МТ | ООО «Мир Технологий» |
| ZMD/ZFD, ZMQ, E550, E650, E750, E850 | Landis+Gyr AG |
| SL7000 (ACE8000) | Actaris Metering Systems |
| РиМ 389.01, РиМ 384.0Х, РиМ 489.1Х | АО «РиМ» |
| Фотон | ООО «СИСТЕЛ» |
| ФОБОС 3, ФОБОС 1 | ООО «Телематические решения» |
| Многофункциональные измерители параметров и качества электроэнергии | |
| PM130, EM132, ЕМ 133, EM720, ЕМ 920, РМ135, PM172, PM175, РМ180, PM296, BFM136, EDL175, ezPAC SA300 | SATEC Ltd. |
| ПАРМА РК1.01, ПАРМА РК3.01, ПАРМА РК3.02, ПАРМА РК6.05М, ПАРМА Т400 | ООО «ПАРМА» |
| Ресурс-Е4, Ресурс-ЦР2, Ресурс-ОТ2^ Ресурс-ПКЭ | НПФ «Энерготехника» |
| 1 | 2 |
| ЭНИП-2-45/100-220-А1Е0-01, ЭНИП-2-45/100-220-А2Е0-11, ЭНИП-2-45/100-220-А2Е0-21, ЭНИП-2-45/100-220-А3Е4-21, ЭНИП-2-45/100-220-А2Е4х2-21, ЭНИП-2-45/100-220-А2Е4х2FX-21, ЭНИП-2-45/100-24-А2Е0-32 | Инженерный центр «Энергосервис» |
| Счетчики импульсов | |
| Пульсар | ООО «НПП Теплово-дохран» |
| SmartVoyager, FX868-M2 | ОАО «Телеофис» |
| Теплосчетчики | |
| ВИСТ | ЗАО «НПО Тепловизор» |
| ЭНКОНТ | «Промрезерв» |
| ТеРосс-ТМ | ООО «Техно-Терм» |
| ВКТ-7 | ЗАО «НПФ Теплоком» |
| ВЗЛЕТ ТСР-М | ЗАО «Взлет» |
| Устройства системы обеспечения единого времени (СОЕВ) | |
| УСВ-2,УСВ-3 | ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» |
| МИР РЧ-01 | ООО НПО «МИР» |
| РСТВ-01-01 (GPS/ГЛОНАСС) | ЗАО «НПФ Прорыв» |
В зависимости от наличия и количества интерфейсов связи и конструктивного исполнения УСПД КМ ЭНТЕК имеют различные модификации, наименования которых должны определяться в соответствии со следующим обозначением:
УСПД КМ ЭНТЕК E2R2 (G) -x- y-z-u- a-b-c-d-f, где x - аббревиатура, раскрывающая количество интерфейсов RS-485. y - аббревиатура, раскрывающая количество интерфейсов RS-232. z - аббревиатура, раскрывающая количество интерфейсов Ethernet. u - аббревиатура, раскрывающая количество USB-портов. a - аббревиатура, раскрывающая количество встроенных ионисторов. b - аббревиатура, раскрывающая количество встроенных спутниковых модулей синхронизации GPS/GLONASS.
c - аббревиатура, раскрывающая количество встроенных модулей связи GSM. d - аббревиатура, раскрывающая тип связи сотового оператора, в виде: 2G - 1, 3G - 2, 4G
- 3 и т.д.
f - аббревиатура, раскрывающая тип связи сотового оператора дополнительного модуля связи (3G - 1, 4G - 2 и т.д.). При отсутствии дополнительного модуля опция не указывается. Пример записи: УСПД КМ ЭНТЕК E2R2 (G).
Расшифровка примера записи: Устройство сбора и передачи данных УСПД КМ ЭНТЕК, имеющий интерфейсы связи - Ethernet - 2 шт., RS-485 - 2 шт., RS-232 - 1 шт., GSM - 1 шт., USB
- 1 шт., 1 встроенный ионистор, 1 встроенный спутниковый модуль синхронизации GPS/GLONASS, 4 универсальных входа/ выхода, 3G - тип связи встроенного модуля связи.
Пример записи: УСПД КМ ЭНТЕК E2R2 (G)-4-3-4-1-1-1-2-2-2.
Расшифровка примера записи: Устройство сбора и передачи данных УСПД КМ ЭНТЕК, имеющий интерфейсы связи - RS-485 - 4 шт., RS-232 - 3 шт., Ethernet - 4 шт., USB - 1 шт., 1 встроенный ионистор, 1 встроенный спутниковый модуль синхронизации GPS/GLONASS, GSM
- 2шт., 4 универсальных входа/ выхода, 3G - тип связи встроенного модуля связи, 4G - тип связи дополнительного модуля.
| Внешний вид с обратной стороны | ||
| 10 | Разъём SMA-F для подключения GSM/3G антенны (ANT2) | |
| 11 Клеммный разъём XP1 | Т | Вывод встроенного терминального резистора 2 |
| А | Сигнал "А+" линии RS-485 | |
| В | Сигнал "B-" линии RS-485 | |
| G | Экран линии RS-485 (подключается при необходимости) | |
| I1 | Линия ввода-вывода дискретного сигнала 1 | |
| 12 Клеммный разъём XP2 | I2 | Линия ввода-вывода дискретного сигнала 2 |
| I3 | Линия ввода-вывода дискретного сигнала 3 | |
| I4 | Линия ввода-вывода дискретного сигнала 4 | |
| G | Земля | |
| V | Положительный вход внешнего питания | |
| 13 | RS-232 | 9-контактный разъём DB-9M интерфейса RS-232 |
| 14 | Сброс | |
| Места установки | №4 |
| пломб наклеек, | |
| блокирующих | |
| доступ к техноло | |
| гическому разъе- | |
| му для прошивки | |
| УСПД | |
| КМ ЭНТЕК |
Рисунок 3 - Места установки пломб-наклеек, вид спереди
^4
Рисунок 2 - Вид контактов и разъемов Таблица 2 - Обозначение и описание контактов и разъемов к рисунку 2
| Обозначение | Описание |
| 1 | 2 |

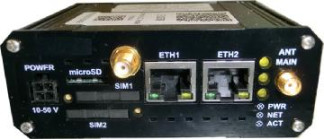

| Внешний вид с лицевой стороны | |
| 1 | Разъём DC Power Male Jack для подключения питания (POWER) |
| 2 | Кнопка для извлечения SIM-карты 1 |
| 3 | Слот (разъём-держатель) SIM-карты 1 (SIM 1) |
| 4 | Слот (разъём-держатель) SIM-карты 2 (SIM 2) |
| 5 | Кнопка для извлечения SIM-карты 2 |
| 6 | Порт Ethernet1 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH1) |
| 7 | Порт Ethernet2 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH2) |
| 8 | Светодиодные индикаторы (сверху вниз: PWR, NET, ACT) |
| 9 | Разъём SMA-F для подключения GSM/3G антенны (ANT1) |
гическому разъему для прошивки УСПД КМ ЭН-ТЕК
Рисунок 4 - Места установки пломб наклеек, вид сзади Программное обеспечение
В процессе настройки и эксплуатации УСПД КМ ЭНТЕК используются следующие виды программного обеспечения (далее по тексту - ПО):
1) СПО - системное программное обеспечение УСПД КМ ЭНТЕК. СПО обеспечивает все функции, реализуемые непосредственно в УСПД КМ ЭНТЕК - опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень. Системное программное обеспечение УСПД КМ ЭНТЕК состоит из операционной системы Linux, исполнительной системы и конфигурации EnLogic по умолчанию.
2) WEB-интерфейс УСПД КМ ЭНТЕК. Является расширением СПО УСПД КМ ЭНТЕК, и предназначено для мониторинга работы УСПД КМ ЭНТЕК и основного набора функций конфигурирования. WEB-интерфейс доступен при подключении к УСПД КМ ЭНТЕК по каналу связи Ethernet, или по статическому адресу через соединение GPRS. Встроенный WEB-интерфейс УСПД КМ ЭНТЕК позволяет осуществлять мониторинг работы УСПД КМ ЭНТЕК и конфигурировать параметры списка узлов учета УСПД КМ ЭНТЕК. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий JScript и HTML5 (для отрисов-ки диаграмм и графиков).
3) Утилита опроса УСПД КМ ЭНТЕК. Выполняет функции, подобные WEB-интерфейсу. Позволяет сохранить результаты мониторинга работы УСПД КМ ЭНТЕК. Может опрашивать УСПД КМ ЭНТЕК по IP-адресу, а также по GSM-соединению (режим опроса CSD). Одно из основных назначений утилиты опроса УСПД КМ ЭНТЕК - проведение пусконаладочных работ по объекту учета, первичная проверка канала связи, формирование отчета по объекту, демонстрация передачи данных в сбытовые организации. Утилита опроса УСПД КМ ЭНТЕК входит в дистрибутив систем EnLogic и АИИС «ЭНТЕК». С ее помощь возможно производить опрос УСПД КМ ЭНТЕК по различным каналам связи, сохранять результаты опроса, корректировать параметры узлов учета, синхронизировать конфигурацию узлов учета в УСПД КМ ЭНТЕК.
4) Система конфигурирования EnLogic. Используется при необходимости расширенного конфигурирования УСПД КМ ЭНТЕК.
Идентификационные данные ПО приведены в таблице 3.
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | исполнительная система конфигурирования EnLogic |
| Идентификационное наименование ПО | Enlogic-drv |
| Номер версии (идентификационный номер) ПО | не ниже 08.10.2019 |
| Цифровой идентификатор ПО | 8df6edc5020e87136b73f8051bfa2ca2 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Места установки пломб и наклейки, блокирующей доступ к технологическому разъему для прошивки УСПД КМ ЭНТЕК указаны на рисунках 3 и 4.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики УСПД КМ ЭНТЕК
| Наименование характеристики | Значение |
| Пределы основной допускаемой абсолютной погрешности часов, с/сут | ±1 |
| Пределы дополнительной допускаемой абсолютной погрешности часов, вызванной изменением температуры окружающей среды в пределах рабочих условий применения, с/° С/сут | ±0,1 |
Таблица 5 - Основные технические характеристики УСПД КМ ЭНТЕК
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 10 до 50 |
| Максимальная потребляемая мощность, Вт | 8 |
| Масса, кг, не менее | 0,18 |
| Габаритные размеры средства измерений, мм, не менее: - высота - ширина - длина | 970 780 360 |
| Рабочие условия -температура, ° С - относительная влажность окружающего воздуха при +30 ° С, % -атмосферное давление, кПа | от -40 до +70 до 98 от 66 до106,7 |
| Средняя наработка на отказ, ч, | 125000 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус УСПД КМ ЭНТЕК.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| УСПД КМ ЭНТЕК | УСПД КМ ЭНТЕК E2R2 (G) | 1 шт. |
| Руководство по эксплуатации1 | АФЛС.421455.007 РЭ | 1 экз. |
| Паспорт | АФЛС.421455.007 ПС | 1 экз. |
| Диск с программным обеспечением2 | - | 1 шт. |
| Методика поверки | АФЛС.421455.007 МП | 1 экз. |
| Примечание: 1 поставляется на партию изделий; доставляется по отдельному заказу |
осуществляется по документу АФЛС.421455.007 МП «Устройства сбора и передачи данных УСПД КМ ЭНТЕК E2R2 (G). Методика поверки», утвержденному ФГУП «ВНИИМС»
13.05.2020 г.
Основные средства поверки:
- блоки коррекции времени ЭНКС-2, регистрационный номер средства измерений в Федеральном информационном фонде по обеспечению единства измерений 37328-15;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого УСПД КМ ЭНТЕК с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
АФЛС.421455.007 ТУ Устройство сбора и передачи информации УСПД КМ ЭНТЕК E2R2 (G). Технические условия
