| Номер в госреестре | 78957-20 |
| Наименование СИ | Измерители постоянных и переменных магнитных полей |
| Обозначение типа СИ | П3-91 |
| Изготовитель | АО "НПП "Циклон-Тест", г.Фрязино |
| Год регистрации | 2020 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители постоянных и переменных магнитных полей П3-91 (далее - измерители П3-91) предназначены для:
- измерений напряжённости переменного магнитного поля промышленной частоты
50 Гц;
- измерений магнитной индукции переменного магнитного поля промышленной частоты
50 Гц;
- измерений магнитной индукции постоянного магнитного поля;
- индикации вычисленных значений напряженности и магнитной индукции магнитного
поля.
Принцип действия измерителей П3-91 основан на измерении напряженности и магнитной индукции магнитного поля с помощью трёхкоординатного (изотропного) измерительного преобразователя Холла, преобразующего каждую из трёх взаимно перпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора напряженности (H) и магнитной индукции (B) магнитного поля осуществляется расчётным путём по результатам измерений трёх взаимно перпендикулярных его компонент по формулам (1) и (2):
(1)
(2)
Конструктивно измерители П3-91 состоят из блока измерительного «Циклон-Т» (далее - БИ) и комплекта сменных магнитных антенн. На передней панели корпуса БИ располагаются органы управления и экран жидкокристаллического индикатора. Основным элементом БИ является микропроцессор, который обеспечивает выбор режима измерений, обработку информации, отображение значений параметров магнитного поля и индикацию уровня заряда аккумуляторов.
Измерители П3-91 позволяют индицировать измеренные значения как в единицах измерения магнитной индукции - мТл и мкТл, так и в единицах напряженности магнитного поля -А/м и кА/м.
Питание измерителей осуществляется от четырех элементов питания типоразмера АА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.
Каждая магнитная антенна состоит из трёхкоординатного (изотропного) измерительного преобразователя Холла, усилителя и кабеля для подключения к БИ.
Антенны магнитные 91АМ1 и 91АМ2 предназначены для измерений магнитной индукции и напряженности переменного магнитного поля промышленной частоты 50 Гц.
Антенна магнитная 91 АМ3 предназначена для измерений магнитной индукции постоянного магнитного поля.
Измерители П3-91 комплектуются одной, двумя или тремя антеннами - по выбору заказчика. Комплект поставки измерителей П3-91 размещается в кейсе.

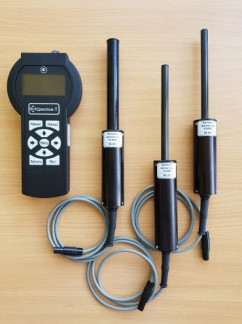

Общий вид измерителей П3-91, с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Маркировка и схема пломбировки измерителей П3-91 от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа
Место пломбирования от несанкционированного доступа
Встроенное программное обеспечение (далее - ПО) - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей П3-91 и расчета значения напряженности и магнитной индукции магнитного поля. ПО, реализованное аппаратно и являющееся метрологически значимым, заносится предприятием-изготовителем в программируемое постоянное запоминающее устройство измерителей П3-91 и не может быть изменено пользователем без нарушения целостности пломбы, расположенной на корпусе измерителей П3-91.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 0.1.001 25.02.18 |
| Цифровой идентификатор ПО | 6BF8CFB по алгоритму по CRC |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Антенна магнитная 91АМ1 | |
| Диапазон частот измеряемого переменного магнитного поля, Г ц | от 49 до 51 |
| Диапазон измерений магнитной индукции переменного магнитного поля, мТл | от 0,1 до 30 |
| Диапазон измерений напряженности переменного магнитного поля, А/м | от 8 до 80 |
| Пределы допускаемой относительной погрешности измерений магнитной индукции переменного магнитного поля (напряженности магнитного поля), % | ±15 |
| Антенна магнитная 91АМ2 | |
| Диапазон частот измеряемого переменного магнитного поля, Г ц | от 49 до 51 |
| Диапазон измерений магнитной индукции переменного магнитного поля, мТл | от 20 до 125 |
| Пределы допускаемой относительной погрешности измерений магнитной индукции переменного магнитного поля, % | ±15 |
| Антенна магнитная 91АМ3 | |
| Диапазон измерений магнитной индукции постоянного магнитного поля, мТл | от 3 до 250 |
| Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мТл | * ±(0,15-Визм +0,15) |
| * где Визм - измеренное значение магнитной индукции, мТл | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока от элементов питания типоразмера | |
| АА, В | от 4,4 до 6 |
| Время непрерывной работы измерителя П3-91 без подзарядки | |
| аккумуляторов, ч, не менее | 4 |
| Масса, кг, не более: | |
| - БИ «Циклон-Т» | 0,55 |
| - антенна магнитная 91АМ1 | 0,25 |
| - антенна магнитная 91 АМ2 | 0,25 |
| - антенна магнитная 91АМ3 | 0,25 |
| - ручка-держатель | 0,2 |
| Габаритные размеры, мм, не более: БИ «Циклон-Т» | |
| - высота | 230 |
| - ширина | 120 |
| - длина | 50 |
| антенна магнитная 91АМ1 | |
| - длина | 347 |
| - диаметр | 38 |
| рабочая часть антенны магнитной 91АМ1 | |
| - длина | 153 |
| - диаметр | 22 |
| антенна магнитная 91 АМ2 | |
| - длина | 347 |
| - диаметр | 38 |
| рабочая часть антенны магнитной 91 АМ2 | |
| - длина | 153 |
| - диаметр | 12 |
| антенна магнитная 91 АМ3 | |
| - длина | 365 |
| - диаметр | 38 |
| рабочая часть антенны магнитной 91АМ3 | |
| - длина | 153 |
| - диаметр | 12 |
| ручка-держатель | |
| - длина | 210 |
| - диаметр | 42 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +40 |
| - относительная влажность окружающего воздуха при температуре 30 °С, | |
| %, не более | 90 |
| - атмосферное давление, кПа | от 70 до 106,7 |
наносится на переднюю панель БИ по технологии производителя и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность измерителей П3-91
| Наименование | Обозначение | Количество |
| 1 Измеритель параметров электрических и магнитных полей в составе: | П3-91 | |
| 1.1 Блок измерительный «Циклон-Т» | РМКУ.411180.003 | 1 шт. |
| 1.2 Антенна магнитная 91АМ1 | РМКУ.411519.047 | 1 1 1 шт. |
| 1.3 Антенна магнитная 91АМ2 | РМКУ.411519.048 | 1 1 1 шт. |
| 1.4 Антенна магнитная 91АМ3 | РМКУ.411519.050 | 1 1 1 шт. |
| 1.5 Ручка-держатель | РМКУ 8.626.037 | 1 шт. |
| 1.6 Аккумуляторы типоразмера АА (напряжение 1,2 В) | - | 4 шт. |
| 1.7 Зарядное устройство | - | 1 2 1 шт. |
| 2 Руководство по эксплуатации | РМКУ.411180.010 РЭ | 1 экз. |
| 3 Паспорт | РМКУ.411180.010 ПС | 1 экз. |
| 4 Методика поверки | РМКУ.411180.010 МП | 1 экз. |
| 5 Кейс | - | 1 шт. |
| 1 - измерители П3-91 комплектуются одной, двумя или тремя антеннами - по выбору заказчика 2 - поставляется по отдельному заказу | ||
осуществляется по документу РМКУ.411180.010 МП «Измерители постоянных и переменных магнитных полей П3-91. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 ноября 2019 года.
Основные средства поверки:
- рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда (по ГОСТ 8.030-2013) в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц; регистрационный номер 3.1.ZZT.0247.2017 в Федеральном информационном фонде;
- миллитесламетр Ш1-15У, регистрационный номер 37751-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей П3-91 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные, устанавливающие требования к измерителям постоянных и переменных магнитных полей П3-91
ГОСТ Р 51070-97 Измерители напряжённости электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТР ТС 020/2011 Электромагнитная совместимость технических средств ТУ 26.51.43-009-07614596-2019 «Измеритель постоянных и переменных магнитных полей П3-91. Технические условия»
