| Номер в госреестре | 78969-20 |
| Наименование СИ | Установки проверки релейных защит и автоматики |
| Обозначение типа СИ | Крона-603.01 |
| Изготовитель | ООО НПК "КРОНА", г.Пенза |
| Год регистрации | 2020 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки проверки релейных защит и автоматики «Крона-603.01» (далее - УПРЗА) предназначены для: измерений силы постоянного и переменного тока, постоянного и переменного напряжения, электрического сопротивления, интервалов времени и воспроизведений силы переменного тока, постоянного и переменного напряжения.
Принцип действия УПРЗА состоит в преобразовании сетевого переменного напряжения (50 Гц) в регулируемый нагрузочный переменный ток и регулируемое напряжение переменного и постоянного тока.
УПРЗА применяются для:
- измерений временных параметров автоматических выключателей (АВ) различного типа, установленных в цепях переменного тока и имеющих тепловые, полупроводниковые и электромагнитные расцепители;
- измерений характеристик электромагнитных пускателей и реле (напряжение срабатывания и отпускания, времени срабатывания и отпускания) на переменном и постоянном токе;
- измерений электрических величин (переменного и постоянного тока, переменного и постоянного напряжения, электрического сопротивления) в цепях релейных защит и автоматики.
Конструкция УПРЗА представляет собой электронный блок в ударопрочном кейсе на колесах с выдвижной ручкой. Для подключения УПРЗА к проверяемым объектам используются гибкие токопроводы со сменными наконечниками, кабели со съёмными зажимами.
На лицевой панели УПРЗА имеются органы управления, индикации и коммутирующие разъёмы и гнёзда. Отсчет показаний осуществляется визуально по показаниям цифрового дисплея с возможностью сохранить измерения во внутреннюю энергонезависимую память УПРЗА.
УПРЗА проверяет время-токовые характеристики каждого полюса АВ отдельно. Воздействие переменного тока на проверяемый полюс АВ устанавливается путем плавного (в длительном режиме) или ступенчатого (в кратковременном режиме) увеличения или уменьшения вручную от начального до заданного значения с последующим измерением интервала времени срабатывания АВ. Измерение интервалов времени срабатывания АВ осуществляется путем подключения к свободному (не проверяемому) полюсу проверяемого АВ жгута таймера с зажимами типа «крокодил» или без жгута таймера непосредственно с проверяемого полюса при воспроизводимом значении тока более 10 % от выбранного диапазона.
Воздействие напряжения при проверке электромагнитных пускателей и реле устанавливается путем плавного увеличения или уменьшения вручную от начального до заданного значения с последующим измерением напряжения срабатывания/отпускания (или интервалов времени срабатывания/отпускания) контактов проверяемого электромагнитного пускателя или реле. Измерение напряжения срабатывания/отпускания и измерение интервалов времени срабатывания/отпускания осуществляется с помощью подключения жгута таймера с зажимами типа «крокодил» к свободному полюсу проверяемого электромагнитного пускателя или реле.
Измерение электрических величин осуществляется аналоговыми входами УПРЗА.

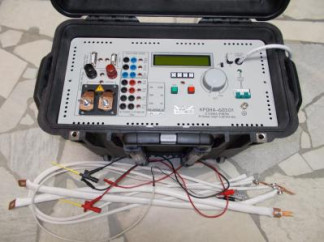

Внешний вид УПРЗА приведен на рисунке 1. Место пломбирования УПРЗА от несанкционированного доступа приведено на рисунке 2.
Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу УПРЗА в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО указаны в таблице 1.
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | krona603.01.hex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 91085B89 |
| Алгоритм вычисления контрольной суммы | CRC32 |
| Защита программного обеспечения от непреднамеренных и преднамеренных изменений сс ответствует уровню «высокий» по Р 50.2.077-2014. Технические характеристикиМетрологические и технические характеристики представлены в таблицах 2 и 3. Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазоны воспроизведений силы переменного тока, А | от 0 до 2; от 0 до 10; от 0 до 50; от 0 до 100 от 0 до 500; от 0 до 2500 |
| Пределы допускаемой приведённой погрешности воспроизведений силы переменного тока, % | ±3 |
| Диапазон измерений силы переменного тока, А | от 0 до 10 |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока, % | ±0,5 |
| Диапазон измерений интервалов времени, с | от 0,02 до 3600 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±(0,05- ^зм. + 0,01) |
| Диапазоны воспроизведений напряжения переменного тока, В | от 0 до 50 от 0 до 250 |
| Пределы допускаемой приведенной погрешности воспроизведений напряжения переменного тока, % | ±0,5 |
| Диапазон измерений напряжения переменного тока, В | от 0 до 600 |
| Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, % | ±0,5 |
| Диапазон измерений силы постоянного тока, А | от 0 до 10 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % | ±0,5 |
| Диапазоны воспроизведений напряжения постоянного тока, В | от 0 до 50 от 0 до 250 |
| Пределы допускаемой приведенной погрешности воспроизведений напряжения постоянного тока, % | ±0,5 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 600 |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Диапазоны измерений электрического сопротивления, кОм | от 0 до 6 от 0 до 30 |
| Пределы допускаемой приведенной погрешности измерений электрического сопротивления, % | ±0,5 |
Примечание. При определении приведенной погрешности нормирующим значением является
| Наименование характеристики | Значение |
| Изоляция цепей питания в нормальных условиях выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц действующим значением, кВ | 1,5 |
| Электрическое сопротивление изоляции цепей питания в нормальных условиях, МОм, не менее | 20 |
| Максимальная потребляемая импульсная мощность, В-А | 13 000 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 520x310x480 |
| Масса, кг, не более | 40 |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа - напряжение питания переменного тока, В - частота питающего напряжения, Гц | от +10 до +35 от 30 до 80 от 84 до 106,7 от 198 до 242 50,0 ± 0,1 |
наносится фотохимическим или печатным способом в верхнем правом углу на передней панели УПРЗА и печатным способом в правый верхний угол титульного листа руководства по эксплуатации.
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. (экз.) |
| Установка проверки релейных защит и автоматики «Крона-603.01» | НПКР 2.758.017-01 | 1 |
| Токопровод (750 мм/100 мм2) | НПКР 4.845.000 | 2 |
| Токопровод (1500 мм/5 мм2) | НПКР 4.845.001 | 2 |
| Блок нагрузок | НПКР 3.099.001 | 1 |
| Жгут таймера (с зажимами типа «крокодил») | НПКР 6.644.184 | 1 |
| Кабель с защитным штепселем черный | 4911A 40-369-43 | 1 |
| Кабель с защитным штепселем красный | 4911А 40-369-50 | 1 |
| Зажим Kleps черный | 2600 (40-574-02) | 1 |
| Зажим Kleps красный | 2600 (40-574-28) | 1 |
| USB флеш-диск (не менее 256 Мб) | 1 | |
| Розетка РШ30-О-К-250/380 (или подобного типа) | ТУ 16.526.372-80 | 1 |
| Предохранитель плавкий ВП1-1-0,25А | АГО.338.018 ТУ | 1 |
| Предохранитель плавкий ВП1-1-0,5А | АГО.481.303 ТУ | |
| Предохранитель плавкий ВП1-1-1А | АГО.481.303 ТУ | 1 |
| Предохранитель плавкий ВП1-1-2А | АГО.481.303 ТУ | |
| Предохранитель плавкий Н520 10А | 1 | |
| Ведомость эксплуатационных документов | НПКР 2.758.017-01 ВЭ | 1 |
| Руководство по эксплуатации | НПКР 2.758.017-01 РЭ | 1 |
| Методика поверки | НПКР 2.758.017-01 МП | 1 |
| Руководство оператора | НПКР 00200-01 34 | 1 |
осуществляется по документу НПКР 2.758.017-01 МП «Установки проверки релейных защит и автоматики «Крона-603.01». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 3 июня 2020 г.
Основные средства поверки:
- калибратор универсальный Fluke 5520A (регистрационный номер 23346-02 в Федеральном информационном фонде);
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер 27007-04 в Федеральном информационном фонде);
- амперметр цифровой СА3010/3 (регистрационный номер 27219-04 в Федеральном информационном фонде);
- мультиметр цифровой 34410А (регистрационный номер 47717-11 в Федеральном информационном фонде);
- магазин сопротивления Р4831 (регистрационный номер 38510-08);
- осциллограф цифровой запоминающий WaveAce 232 (регистрационный номер 40234-08 в Федеральном информационном фонде);
- секундомер электронный «Интеграл С-01» (регистрационный номер 44154-16 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 110-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до
2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4343-603-27756312-15 Установка проверки релейных защит и автоматики «Крона 603». Технические условия
