| Номер в госреестре | 78974-20 |
| Наименование СИ | Анализаторы воды автоматические |
| Обозначение типа СИ | AMI |
| Изготовитель | "SWAN Analytische Instrumente AG", Швейцария |
| Год регистрации | 2020 |
| Срок свидетельства | 19.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы воды автоматические AMI (далее - анализаторы) предназначены для измерений мутности водной среды.
Принцип действия анализаторов - оптический.
Анализаторы выпускаются в следующих модификациях: AMI Turbitrace, AMI Turbitrack, AMI Turbiwell. Выпускаемые модификации отличаются метрологическими и техническими характеристиками.
Анализатор модификации AMI Turbitrace является измерительной системой для контроля мутности в пароводяном тракте электростанций и воды в водоподготовительных установках.
Анализатор крепится на стенде (монтажной панели) и состоит из измерительной ячейки, влагопоглотителя, фильтра нулевой точки, основного регулятора расхода, расходомера, дренажного вентиля и трансмиттера.
Анализатор модификации AMI Turbitrack является измерительной системой для контроля мутности в пароводяном тракте электростанций и воды в водоподготовительных установках.
Анализатор крепится на стенде (монтажной панели), и состоит из измерительной ячейки, влагопоглотителя, основного регулятора расхода, расходомера, дренажного вентиля, электромагнитного клапана и трансмиттера.
Анализатор модификации AMI Turbiwell является измерительной системой для контроля мутности питьевой воды, поверхностных вод и сточных вод.
Для определения мутности в пароводяном тракте электростанций используется анализатор, имеющий, в отличие от стандартного исполнения, монтажную панель из нержавеющей стали и цифровой расходомер.
Анализатор крепится на стенде (монтажной панели), и состоит из измерительной камеры, расходомера, дренажного вентиля, трансмиттера.
Электрическое питание в зависимости от модификации осуществляется от сети переменного или постоянного тока.

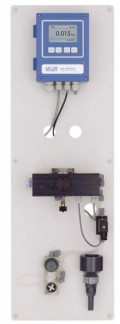

Общий вид анализаторов и место нанесения знака поверки и схема пломбировки от несанкционированного доступа изображены на рисунке 1.
| Место | f У * | ||
| нанесения | J | Место нанесения знака | |
| знака поверки | / | поверки | |
| ' | |||
б) мод. AMI Turbitrack
а) мод. AMI Turbitrace
Анализаторы имеют встроенное программное обеспечение (ПО), которое обеспечивает функционирование анализатора, выполнение измерений, хранение и отображение результатов измерений, их передачу на внешние устройства и носители информации.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AMI |
| Номер версии (идентификационный номер) ПО, не ниже | не ниже V6.20 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений мутности, ЕМФ: - AMI Turbiwell - AMI Turbitrack, AMI Turbitrace | от 0 до 200 от 0 до 100 |
| Пределы допускаемой приведенной погрешности измерений мутности в диапазоне от 0 до 15 включ. ЕМФ, % | ±6 |
| Пределы допускаемой относительной погрешности измерений мутности в диапазоне: св. 15 до 200 ЕМФ, % | ±4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение | |
| AMI Turbitrack, AMI Turbitrace | AMI Turbiwell | |
| Напряжение электропитания, В: - от сети переменного тока частотой от 50 до 60 Гц - от сети постоянного тока | от 100 до 240 от 24 до 30 | |
| Потребляемая мощность при питании от сети переменного/постоянного тока, В-А, не более | 30 | |
| Габаритные размеры, мм, не более - глубина - ширина - высота | 800 400 850 | |
| Масса, кг, не более: | 11 | 14 |
| Условия эксплуатации: - атмосферное давление, кПа »-» о/"ч - температура окружающей среды, С - температура анализируемой среды, С - относительная влажность воздуха, % | от 84 до 106,7 от -10 до +50 от +5 до +40 от 10 до 90 | |
| Давление пробы, кПа (бар), не более | 1000 (10) | |
| Расход пробы, л/ч | от 5 до 20 | от 20 до 60 |
| Средняя наработка на отказ, ч | 25 000 | |
наносится на корпус анализатора с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность анализаторов.
| Наименование | Обозначение | Количество |
| Анализатор мутности 1) | - | 1 шт. |
| Комплект принадлежностей 2) | - | 1 компл. |
| Комплект эксплуатационной документации 3) | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2450-003-2020 | 1 экз. |
| 1) Анализаторы могут поставляться в комплекте с дополнительными устройствами 2) 3) Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе | ||
осуществляется по документу МП 2450-003-2020 «ГСИ. Анализаторы воды автоматические AMI. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г. Основные средства поверки:
- СО мутности (формазиновая суспензия) ГСО 7271-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «SWAN ANALYTISCHE INSTRUMENTE AG», Швейцария
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
