| Номер в госреестре | 78976-20 |
| Наименование СИ | Измерители облачности |
| Обозначение типа СИ | СД-02-2006 |
| Изготовитель | ОАО "Пеленг", Беларусь, г. Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 19.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители облачности СД-02-2006 (далее - измерители) предназначены для автоматических измерений высоты нижней границы облаков (далее - ВНГО).
Принцип действия основан на измерении времени прохождения инфракрасным излучением расстояния от излучателя до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и обратно. Полученные значения обрабатываются, преобразуются в цифровой код и передаются в линию связи.
Измерители состоят из блока оптико-электронного (далее - БОЭ), основания. БОЭ состоит из оптической системы с передающим и принимающим каналами, платы управления с микропроцессором.
Излучаемый свет на своем пути отражается, рассеивается и поглощается атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). Эхо-сигнал, по алгоритмам ОАО «ПЕЛЕНГ», обрабатывается встроенным программным обеспечением, установленным микропроцессоре в БОЭ. При этом выделяется до трех слоев облачности (при наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.
В качестве излучателя используется полупроводниковый импульсный лазер с длиной волны 915 нм, выходной мощностью (среднее значение) 36 мВт, в качестве приемника -кремниевый лавинный фотодиод.
Измерители имеют последовательные интерфейсы связи RS-232, RS-485, USB.

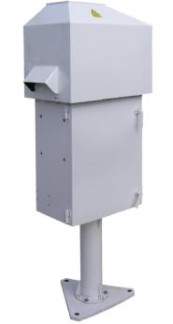

Внешний вид измерителей приведен на рисунке 1.
Пломбировка не предусмотрена, для защиты измерителей от несанкционированного доступа применяются замки. Места расположения замков представлена на рисунке 1.
1
Измерители имеют: встроенное программное обеспечение (далее - ПО) 6272.00.00.000_6272. 12.01.000_DD5_v.1.00.HEX и автономное ПО INGO2008.
Автономное ПО предназначено для обработки измерительной информации, выдачи информации в линию связи, а также для отображения и хранения результатов измерений на ПК. Уровень защиты программного обеспечения «средний» в соответствии с РД 50.2.077-2014.
Встроенное ПО предназначено для обеспечения управления и проведения измерений. Уровень защиты программного обеспечения «высокий» в соответствии с РД 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ingo2008.exe |
| Номер версии (идентификационный номер) ПО | не ниже 2.3.3 |
| Идентификационное наименование ПО | 6272.00.00.000 6272. 12.01.000 DD5 v.1. 00.HEX |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений ВНГО, м | от 15 до 7000 |
| Пределы допускаемой погрешности измерений ВНГО: - абсолютной, м, в диапазоне измерений от 15 до 100 м включ. - относительной, %, в диапазоне измерений св. 100 до 2000 м включ. - относительной, %, в диапазоне измерений св. 2000 до 7000 м | ±10 ±10 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длительность одного цикла измерений, с, не более | 15 |
| Номинальное напряжение питания сети переменного тока, с номинальной частотой 50 Гц, В | от 207 до 253 |
| Потребляемая мощность, В-А, не более | 150 |
| Габаритные размеры, мм, не более: - длина | 340 |
| - ширина | 530 |
| - высота | 1400 |
| Масса, кг, не более | 80,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 |
| - относительная влажность воздуха, %, не более | 95 |
| - атмосферное давление, гПа | от 600 до 1067 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 10 |
наносится на табличку корпуса измерителя фотохимическим методом и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность измерителей высоты облачности СД-02-2006
| Наименование | Обозначение | Количество |
| БОЭ в составе: | 6272.01.00.000 | |
| Блок измерительный | 6272.01.01.000 | 1 шт. |
| Кожух | 6272.01.02.000 | 1 шт. |
| Основание | 6272.01.01.100 | 1 шт. |
| ПО (на диске) | 1530.100230519. 6272-01 | 1 шт. |
| Комплект монтажный | 6272.00.02.000 | 1 шт. |
| Комплект запасных частей, инструмента и приспособлений | 6272.00.03.000 | 1 шт. |
| Руководство по эксплуатации | 6272.00.00.000РЭ | 1 экз. |
| Формуляр | 6272Ж00.000ФО | 1 экз. |
| Методика поверки | МП 2540-0077-2020 | 1 экз. |
| ПК | 1 шт.* | |
| Монитор | 1 шт.* | |
| Источник бесперебойного питания | 1 шт.* | |
| Расширитель портов | 1 шт.* | |
| * Поставляется по согласованию с заказчиком, конфигурация уточняется при заказе | ||
осуществляется по документу МП 2540-0077-2020 «ГСИ. Измерители облачности СД-02-2006. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.05.2020 года. Основные средства поверки:
Генераторы импульсов серии АКИП-3300, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68025-17.
Дальномер лазерный Leica Disto D510, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53755-13.
Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева», для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, абсолютная погрешность ±0,5 м в диапазоне от 10 до 50 м включительно, относительная погрешность ±1 % в диапазоне свыше 50 до 10000 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ № 436 от 19.10.2015 г. Министерства природных ресурсов и экологии «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Локальная поверочная схема для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, согласованная ФГУП «ВНИИМ им. Д.И.Менделеева» Технические условия ТУ BY 100230519.191-2010
| Зарегистрировано поверок | 32 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
