Системы тепловизионного мониторинга температуры тела человека ISMTB-ZS-315, 78978-20

Назначение

Системы тепловизионного мониторинга температуры тела человека ISMTB-ZS-315 (далее по тексту - системы) предназначены для непрерывных бесконтактных (дистанционных) измерений температуры тела человека в процессе эпидемиологического контроля (мониторинга) мест большого скопления или большой проходимости людского потока, при этом, измерения происходят в пределах зоны, определяемой полем зрения оптической системы тепловизионной камеры (тепловизора), и визуализации информации на мониторе персонального компьютера.

Описание

Принцип действия системы основан на преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизионной камеры, входящей в состав систем, в цифровой сигнал, с последующей обработкой результатов измерений и визуализации результатов измерений. Приемник тепловизионной камеры представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).

В состав системы входят:

-    оптико-электронный блок, в состав которого входит тепловизионная камера, обеспечивающая измерение температуры, и видеокамера, позволяющая идентифицировать человека с повышенной температурой, а также делать фото- и видеозапись;

-    излучатель в виде модели «абсолютно чёрного тела» (далее по тексту - АЧТ), излучающий в инфракрасном спектре эквивалент постоянной температуры (установленная температура плюс 35 °С), основываясь на котором, измерительный алгоритм тепловизора автоматически производит постоянную «самокалибровку» в процессе измерений;

-    программное обеспечение (далее по тексту - ПО), которое устанавливается на компьютер или ноутбук контролирующего сотрудника и позволяет в автономном режиме определять людей с повышенной температурой тела, выдает звуковой сигнал сирены при обнаружении и делает запись видео этого человека.

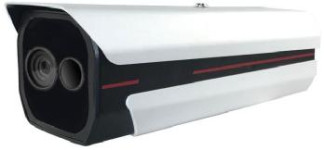

Оптико-электронный блок конструктивно выполнен в прямоугольном корпусе из алюминия, на лицевой панели которого размещены объективы тепловизионной и видеокамеры.

АЧТ конструктивно выполнено в прямоугольном блоке из алюминия, на лицевой панели которого размещена излучающая поверхность, а на задней панели - регулятор температуры.

Фотографии общего вида компонентов систем тепловизионного мониторинга температуры тела человека ISMTB-ZS-315 приведены на рисунках 1-2. Структура системы представлена на рисунке 3.

АЧТ

АРМ

Пломбирование компонентов систем не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) систем состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав оптико-электронный блок, на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция оптико-электронного блока исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономная часть ПО предназначена для обработки и представления результатов измерений, а также сигнализации при превышении заданных пороговых значений.

Таблица 2

Основные технические характеристики систем приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на систему (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус оптико-электронного блока системы.

Комплектность

Поверка

осуществляется по документу МП 207-015-2020 «Системы тепловизионного мониторинга температуры тела человека ISMTB-ZS-315. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.04.2020 г.

Основные средства поверки:

Рабочие эталоны 1-го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от плюс 20 до плюс 50 °С;

Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 - пирометры инфракрасные эталонные 1-го разряда с диапазоном измерений температуры от плюс 20 до плюс 50 °С;

Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 33744-07);

Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);

Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019, диапазон воспроизводимых температур от +32 до +44 °С, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;

Термопреобразователь сопротивления из платины и меди ТС-1388/4 состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 61352-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя
