| Номер в госреестре | 78983-20 |
| Наименование СИ | Весы конвейерные непрерывного действия |
| Обозначение типа СИ | Промвес-ВК |
| Изготовитель | ООО "Промвесоборудование", г.Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 28.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы конвейерные непрерывного действия «Промвес-ВК» (далее - весы) предназначены для непрерывного измерения массы сыпучих материалов, перемещаемых ленточным конвейером.
Принцип действия весов основан на одновременном измерении нагрузки от транспортируемого материала с помощью весоизмерительных тензорезисторных датчиков, и скорости движения конвейерной ленты с помощью датчика скорости. Для измерения скорости используется датчик приближения с увеличенным расстоянием срабатывания. Датчик приближения устанавливается на заданном расстоянии от приводного (или натяжного) барабана, на барабане устанавливаются 4 метки. При приближении метки датчик формирует импульсный электрический сигнал, частота которого зависит от скорости вращения барабана. Сигналы с весоизмерительных тензорезисторных датчиков и датчика скорости преобразуются и обрабатываются весовым контроллером.
После обработки на табло весового контроллера индуцируются значения линейной плотности транспортируемого материала, скорости движения конвейерной ленты, текущей производительности конвейера и массы перемещенного конвейером материала.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из одного или двух весовых модулей со встроенными весоизмерительными датчиками, датчика скорости движения конвейерной ленты, клеммной коробки и весового контроллера, к которому может подключаться персональный компьютер.
В весах применяются датчики весоизмерительные тензорезисторные типов: BM11 и HM11 (изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD ^ЕМ1С)», КНР, Госреестр №55198-19), 4162 (изготовитель ООО УК «СИБТЕНЗОПРИБОР», Россия, Госреестр № 65293-16), FX, CO, TA (изготовитель Фирма "SENSOCAR, S.A.", Испания, Госреестр № 60720-15), Z6 (изготовители "Hottinger Baldwin Messtechnik GmbH", Германия и "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай, Госреестр № 15400-13), BS, BSA, BSS, BSH, HBS, BCA и BCM (изготовитель "CAS Corporation", Корея, Госреестр № 51261-12), Т (изготовитель ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково, Госреестр №53838-13).
Для измерения скорости используется датчик приближения с увеличенным расстоянием срабатывания серии PRD (изготовитель «AUTONICS», Республика Корея).
Для обработки сигналов от датчиков в цифровой вид применяются весовые контроллеры BST (изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD (ZЕMIC)», КНР).
Весы выпускаются трех модификаций: Промвес-ВК-250, Промвес-ВК-1000 и Промвес-ВК-10000, которые отличаются диапазонами измерений и типоразмерами весовых модулей.
Весы имеют обозначение Промвес-ВК-Х, где Х- производительность весов, т/ч.
Общий вид ГПУ весов представлен на рисунке 1.
Идентификационные маркировки.
Маркировочная табличка содержит:
- наименование и товарный знак предприятия-изготовителя;
- обозначение весов;
- предел допускаемой погрешности;
- значение наибольшей и наименьшей линейной плотности;
- знак утверждения типа средства измерения;
- номер весов по системе нумерации предприятия-изготовителя;
- год выпуска весов.

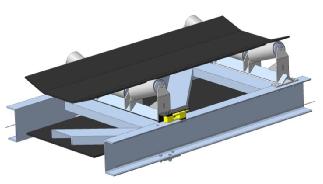

Место крепления маркировочной таблички Рисунок 1 - Общий вид ГПУ весов Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение (ПО) весов представлено встроенным ПО весовых контроллеров BST.
Защита от несанкционированного доступа к настройкам ПО и результатам измерений обеспечивается пломбированием корпуса и аппаратно-программными методами. ПО загружается в ПЗУ весовых контроллеров при выпуске из производства и не может быть изменено в процессе эксплуатации весов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Промвес- ВК-250 | Промвес- ВК-1000 | Промвес- ВК-10000 | |
| Пределы допускаемой относительной погрешности весов по ГОСТ 30124-94, % от измеряемой массы* | ±0,5; ±1,0; ±1,5; ±2,0 | ||
| Наибольшая линейная плотность материала (НЛП), кг/м | 15 | 50 | 500 |
| Наименьшая линейная плотность материала (НмЛП), кг/м, не более | 1,5 | 5,0 | 50,0 |
| Непостоянство показаний ненагруженных весов, от пределов допускаемой относительной погрешности, %, не более | 0,3 | ||
| Цена деления, т | 1; 1х10-3; 1 х 10-6 | ||
| Наименьший предел взвешивания составляет 0, конвейерных весах в течение 1 часа при наибол | массы материала, взвешиваемого на шей линейной плотности | ||
| * значения пределов допускаемой относительной погрешности для конкретного образца весов указываются на маркировочной табличке | |||
| Наименование характеристики | Значение | ||
| Промвес- ВК-250 | Промвес- ВК-1000 | Промвес- ВК-10000 | |
| Угол наклона конвейерной ленты, °, не более | 18 | ||
| Угол наклона боковых роликоопор весов, °, не более | 30 | ||
| Ширина конвейерной ленты, мм, не более | 800 | 2000 | 3000 |
| Скорость движения конвейерной ленты, м/с, не более | 5 | ||
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | 220!33 50±1 | ||
| Потребляемая мощность, В • А, не более | 15 | ||
| Диапазон рабочих температур ГПУ, °С, при использовании датчиков: - BM11, HM11,T, BS, BSA, BSS, BSH, HBS, BCA, BCM - 4162 - Z6 - FX, CO, TA | от -10 до +40 от -50 до +50 от -30 до +40 от -20 до +40 | ||
| Диапазон рабочих температур весового контроллера BST, °С, | от -10 до +40 | ||
| Габаритные размеры ГПУ, мм, не более: - длина - ширина - высота | 2000 1500 1000 | 2000 2100 1000 | 2000 2600 1000 |
| Масса весов, кг, не более | 100 | ||
| Полный средний срок службы, лет, не менее | 10 | ||
наносится на титульный лист Описания и руководства по эксплуатации и на маркировочную табличку, расположенную на ГПУ, типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы конвейерные непрерывного действия «Промвес-ВК» в сборе | Промвес-ВК | 1 шт. |
| Описание и руководство по эксплуатации | РЭ | 1 шт. |
осуществляется по документу ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы массы 5-го разряда по «Государственной поверочной схеме для средств измерений массы», утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2818 от 29.12.2018 г. - весы неавтоматического действия с погрешностью не более 1/3 от пределов допускаемой погрешности поверяемых весов.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования
ТУ 28.29.31-001-39914644-2018 «Весы конвейерные непрерывного действия «Промвес-ВК». Технические условия»
