| Номер в госреестре | 78995-20 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | Краб-УМ |
| Изготовитель | ООО "Глобус", г.Белгород |
| Год регистрации | 2020 |
| Срок свидетельства | 28.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные «Краб-УМ» предназначены для измерений и воспроизведения объёма и объёмного расхода газа.
Принцип действия установок основан на сравнении объёма газа (объемного расхода газа), одновременно измеренного с помощью поверяемого счётчика и установки поверочной «Краб-УМ».
Установки поверочные «Краб-УМ» состоят из:
- ультразвукового преобразователя расхода;
- термопреобразователя сопротивления платинового ТСП-Н (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 38959-17).
- датчиков давления 415М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 59550-14).
- вычислительного устройства на основе компьютера, ноутбука, планшета или смартфона;
- набора вентилей и дюз;
- гибкой подводки;
- аккумуляторной батареи;
- зарядного устройства.
Вычислительное устройство отображает информацию о поверке счётчика газа, выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки на систему верхнего уровня.
В архив записываются и могут быть распечатаны:
- тип, заводской номер установки поверочной «Краб-УМ»;
- протокол поверки с индивидуальным номером для каждого поверяемого счётчика газа, с указанием даты, времени и места проведения поверки;
- значения объёма, расхода, температуры и давления поверочной среды;
- значения погрешности, полученной при поверке счётчика газа.

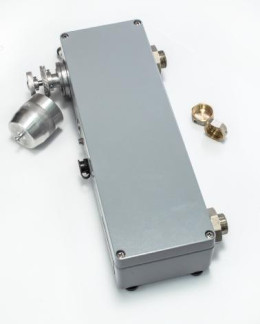

Общий вид установок представлен на рисунке 1.
!%
Рисунок 1 - Общий вид установок поверочных «Краб-УМ»
«гж
Место пломбирования заводом- изготовителем
1 1 I I u J
Знак поверки
Рисунок 2 - Пломбирование и нанесения знака поверки на установки поверочные
«Краб-УМ»
Установка поверочная
« КРАБ-УМ »
Зав. №003 2020 г
Рисунок 3 - Внешний вид информационной таблички
Программное обеспечение (далее - ПО) установок встроенное.
Все программное обеспечение является метрологически значимым.
Защита программного обеспечения от несанкционированного вмешательства реализовано при помощи пароля и разграничения прав доступа.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KrabUMController |
| Номер версии (идентификационный номер) ПО | не ниже 19 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления контрольной суммы исполняемого кода | - |
Уровень защиты программного обеспечения установок «средний» в соответствии с Р 50.2.077 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений и воспроизведения объемного расхода, м3/ч | от 0,016 до 25 |
| Пределы допускаемой относительной погрешности при измерении и воспроизведении объемного расхода, % | ±0,5 |
| Верхний предел измерений абсолютного давления, кПа | 120 |
| Диапазон измерения температуры, °С | от 0 до +40 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Воздух, природный газ по ГОСТ 5542 |
| Источник питания внутренний литий-ионный аккумулятор ICR18650-22F или аналогичный: - зарядка от внешнего адаптера напряжением, В током, не менее, А - ёмкость, мАч - продолжительность непрерывной работы, час, не менее - продолжительность зарядки, час, не менее | 5 0,45 2200 8 6 |
| Потребляемая мощность (без компьютера), Вт, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % | от +15 до + 30 от 84 до 106,7 от 30 до 80 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 430x260x110 |
| Масса, кг, не более | 4 |
наносится на титульный лист паспорта и руководства по эксплуатации методом печати, на установки - методом гравировки
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная «Краб-УМ» | 1 шт. | |
| Паспорт | 18.1.00.00.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | 18.1.00.00.00.00 РЭ | 1 экз. |
| Методика поверки | МП 1120-13-2020 | 1 экз. |
осуществляется по документу МП 1120-13-2020 «Инструкция. ГСИ. Установки поверочные «Краб-УМ». Методика поверки», утверждённому ВНИИР -филиалом ФГУП «ВНИИМ им. Д.И. Менделеева 13.04.2020
Основные средства поверки:
Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 в соответствии с Приказом Росстандарта №2825 от 29.12.2018, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до
0,11%;
- измеритель влажности и температуры ИВТМ-7, диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений температуры от минус 20 °С до 60 °С, диапазон измерений давления от 630 мм.рт.ст. до 790 мм. рт. ст. (регистрационный номер 71394-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке, а также на корпус установки способом давления на мастику в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа
18.1.00.00.00 ТУ Установки поверочные «Краб-УМ». Технические условия
| Зарегистрировано поверок | 131 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
