Комплексы аппаратно-программные «ПЕРГАМЕД-Барьер» (далее по тексту -комплексы) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы комплексов, и визуализации этого распределения на мониторе оператора. Основное назначение комплексов - это непрерывный эпидемиологический контроль (мониторинг) с целью обнаружения в потоке людей с повышенной температурой тела.
Принцип действия комплексов основан на сравнении температуры наблюдаемого человека с референтной температурой, полученной при автоматическом статистическом анализе температур здоровых людей в настоящих условиях. Измерение температуры осуществляется путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизора, входящего в состав комплекса, в цифровой сигнал. Комплексы состоят из блока оптико-электронного (БОЭ) и автоматизированного рабочего места (АРМ).
В состав БОЭ входят:
- тепловизор, обеспечивающий измерение температуры человека;
- видеокамера, позволяющая идентифицировать человека с повышенной температурой, а также делает фото- и видеозапись человека с повышенной температурой;
- модуль Ethernet/Wi-Fi коммутации, который обеспечивает подключение видеокамеры и тепловизора к локальной сети комплекса, настройку IP адресов видеокамеры и тепловизора, настройку Wi-Fi, управление посредством WEB и SSH интерфейса, а также дает возможность беспроводной коммутации мобильных устройств операторов комплекса с АРМ;
- модуль для удаленного подключения USB устройств, который обеспечивает дистанционное подключение до 4-х USB устройств, находящихся внутри БОЭ к удаленному рабочему месту посредством сети Ethernet.
- модуль питания с удаленным управлением, который обеспечивает электрическое питание комплекса, а также удаленное, отдельное или общее, включение/выключение/перезагрузку видеокамеры, тепловизора, USB устройств и перезагрузку модуля коммутации через WEB интерфейс.
АРМ обеспечивает возможность оператора управления комплексом и его элементами. Осуществляет обмен информацией с БОЭ и её обработку. Реализует возможность выявления людей с повышенной температурой. В состав АРМ для работы с одним или двумя БОЭ входит: ноутбук, принтер, 3G/4G модем для организации удалённого сервисного обслуживания комплекса, программное обеспечение (ПО) ПЕРГАМЕД-Барьер, USB-ключ к ПО ПЕРГАМЕД-Барьер для защиты и лицензирования.
При объединении трёх и более БОЭ в один комплекс для работы оператора осуществляется замена отдельных АРМ на сервер АРМ использующую следующую конфигурацию: сервер, принтер, планшетный компьютер, 3G/4G модем для организации удалённого сервисного обслуживания комплекса, программное обеспечение (ПО) ПЕРГАМЕД-Барьер.
БОЭ конструктивно выполнен в прямоугольном корпусе из алюминия, на лицевой панели которого размещены объективы тепловизора и видеокамеры. На верхней части корпуса размещены шасси для крепления к кронштейну, разъемы для Ethernet-кабеля и кабеля питания.
ПО позволяет отображать, хранить и просматривать архивную «тревожную» информацию в базе данных, а также имеет возможность её вывода для оператора в виде акта для печати на принтер, в виде видеоролика или фотографии человека с повышенной температурой с указанием значений температуры, времени и места обнаружения на мониторе сервера, дисплее ноутбука или экране планшетного компьютера оператора при использовании планшетного компьютера для отображения «тревожной» информации о выявленных людях с повышенной температурой.

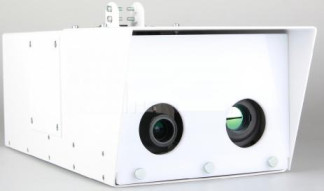

Фотография общего вида БОЭ, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведена на рисунке 1. Общий вид структурной схемы комплексов представлен на рисунке 2.
Рисунок 1 - Общий вид БОЭ, входящих в состав комплексов аппаратно-программных
«ПЕРГ АМЕД-Барьер»
Распознавание лиц и -
фотография объекта & шщ~~ ^
+TS«
^ = £)
Измерение температуры пассажиропотока
О ■= т!
5Л1
ей
• •
Взаимодеиствие с управляющей системой., установленной ha АРМ оператора
Рисунок 2 - Общий вид структурной схемы комплекса
Пломбирование комплексов осуществляется при помощи голографической наклейки, нанесенное на боковую часть в месте крепления кожуха.
Программное обеспечение (ПО) комплексов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав БОЭ, на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция БОЭ исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий»..
Автономная часть ПО предназначена для выявления людей с повышенной температурой, а также позволяет отображать, хранить и просматривать архивную информацию в базе данных. ПО получает данные от тепловизора о месте нахождение зоны с повышенной температурой, сопоставляет обнаруженную зону с соответствующей зоной на видеоизображении, полученном с видеокамеры, отображает на экране компьютера значение максимальной температуры в выделенной области и выводит видеоизображение, инфракрасное изображение и численные значения температур на панель тревожных событий. Система распознавания лиц автономной части ПО исключает формирование повторных тревожных сообщений.
Идентификационные данные автономной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpecLab GOALThermo-2 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.87.1 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические характеристики тепловизоров, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -20 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % | ±2,0 |
| Разрешающая способность при измерении температуры, °С | 0,1 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,04 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали | от 28° до 32° |
| Углы поля зрения, градус по вертикали | от 19° до 25° |
| Минимальное фокусное расстояние, мм | от 11 до 13 |
| Примечания: Допускается применять комплексы в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Технические характеристики тепловизоров, входящих в состав комплексов аппаратнопрограммных «ПЕРГАМЕД-Барьер» приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| Количество пикселей матрицы детектора тепловизора, пикселихпиксели, не менее | 382x288 |
| Запись изображений или частота обновлений тепловизора, Гц | 80 |
Технические характеристики БОЭ приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение характеристики |
| Масса , кг, не более | 10 |
| Габаритные размеры, мм (высота х ширина х длина) | 200x150x410 |
| Напряжение питания, В | от 200 до 240 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 от -50 до +50 (для наружного исполнения) не более 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 10 |
Таблица 5 - Технические характеристики видеокамер, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведены в таблице 5._
| Наименование характеристики | Значение характеристики |
| Матрица | CMOS |
| Чувствительность, лк | 0,005 0,0005 0 (с тепловизором) |
| Крепление объектива | C/CS |
| Фокусировка | ABF |
| Регулировка диафрагмы | P-Iris |
| Режим «День/ночь» | механический ИК-фильтр с автопереключением |
| Фокусное расстояние, в мм | от 8 до 50 |
| Коэффициент увеличения | 10 |
| Управление питанием | автоматическое (DC Type) |
| Управление фокусировкой | ручное |
| Управление увеличением | ручное |
| Углы поля зрения, градус по | 51°59'x39°12' |
| горизонталихградус по вертикали | 5°24'x4°05' 39°12'x29°30' 4°05'x3°05' |
| Минимальное расстояние до объекта, м | 0,3 |
| Диапазон фокусировки (от передней линзы), м, не более | 0,3 |
наносится на титульный лист Руководства по эксплуатации на комплексы (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус БОЭ.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок электронно-оптический (БОЭ) в составе: - видеокамера - тепловизор - Wi-Fi роутер - коммутатор - блок удаленного управления питанием элементов - сервисный модуль USB network-hub - Система внутренней термостабилизации (для наружного исполнения) * | Пергамед - Барьер ОБ | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Автоматизированное рабочее место (АРМ) в составе: - ноутбук - принтер - пакет ПО Пергамед-Барьер - сервер** - планшетный компьютер** - пакет ПО Пергамед-Барьер сервер** | Пергамед - Барьер АРМ | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Руководство по эксплуатации (на русском языке) | ПРТД.425152.258 РЭ | 1 экз. |
| Методика поверки | МП 207-016-2020 | 1 экз. |
| Паспорт | ПРТД.425152.258 ПС | 1 шт. |
| Ящик укладочный | КПУ-01 | 1 шт. |
| Примечания: - для наружного исполнения - при работе с тремя и более БОЭ | ||
осуществляется по документу МП 207-016-2020 «Комплексы аппаратно-программные «ПЕРГАМЕД-Барьер». Методика поверки», утвержденному ФГУП «ВНИИМС» 23.04.2020 г. Основные средства поверки:
Рабочие эталоны 1-го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 250 “С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4215-258-52398851-2020 Аппаратно-программные комплексы «ПЕРГАМЕД-Барьер». Технические условия
