| Номер в госреестре | 79002-20 |
| Наименование СИ | Расходомеры ультразвуковые многолучевые |
| Обозначение типа СИ | РУМ |
| Изготовитель | ООО "Валком", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 28.08.2025 |
| МПИ (интервал между поверками) | 1 год - для расходомеров с функцией измерения плотности, 3 года - для расходомеров без функции измерения плотности |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ультразвуковые многолучевые РУМ (далее - расходомеры) предназначены для измерений объемного и/или массового расхода и плотности жидких сред.
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Разность этих времен пропорциональна скорости потока, а также объемному расходу жидкости. При известной плотности жидкости вычисляется также массовый расход протекающей жидкости. Измерение плотности жидкости основано на зависимости скорости звука от плотности измеряемой среды.
В состав расходомеров входят от одной до четырех пар ультразвуковых приёмоизлучающих антенн (в зависимости от исполнения), а также блок электроники, который формирует команды для ультразвуковых приёмоизлучающих антенн и обрабатывает полученную информацию. Блок электроники залит компаундом и имеет неразборную конструкцию.
Расходомеры выпускаются в исполнениях 1 и 2, отличающихся друг от друга требованиями к местам установки и метрологическими характеристиками (диапазоном измерений расхода).
- Исполнение 1. Требуется наличие прямого участка (горизонтального или восходящего) длиной от 10 до 50 Ду (где Ду - условный внутренний диаметр трубопровода) до расходомера и от 3 до 10 после, по согласованию возможно уменьшение размеров прямых участков трубопровода.
- Исполнение 2. Требования по наличию прямых участков в месте установки расходомеров исполнения 2 отсутствуют.
Оба исполнения расходомеров опционально могут иметь функцию измерения плотности жидкости (только по цифровому выходу) и массового расхода жидких сред. Требования к наличию функции измерений плотности и массового расхода оговариваются при заказе на изготовление расходомера вместе с указанием вида жидкости, для измерений которой будет применяться расходомер. Заводская калибровка опции действительна только для указанного при заказе вида жидкости.

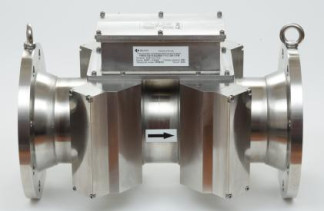

Общий вид расходомеров исполнения 1 и исполнения 2 приведен на рисунках 1 и 2 соответственно.
Маркировка расходомеров приведена ниже.
Расходомер ультразвуковой
многолучевой РУМ- XX - XXX - XXX - XXX - X - Х - XX -XX - X - XX - Х - X
Тип и исполнение (примеч. 1) 1--1--Г ттттттттт
| Объемный расход, исп.1 | О1 |
| Объемный расход, исп. 2 | О2 |
| Массовый расход, исп. 1 | М1 |
| Массовый расход, исп. 2 | М2 |
Номинальный диаметр DN, мм
Номинальный диаметр DN, мм
XXX
Код присоединения (примеч. 2)
| Фланец DN 50 PN 10-40 исп. B ГОСТ 33259 | Ф50 | |||
| Фланец DN 150 PN 10-16 исп. B ГОСТ 33259 | 150 | |||
| По согласованию | XXX | - | ||
| Кабельный ввод или отверстие для его уст-ки | (примеч. 3) | Г | ||
| PG13,5 | P13 | |||
| M20 | M20 | |||
| M24 | M24 | |||
| По согласованию | XXX | |||
Взрывозащищенность (примеч. 4)
Общепромышленное исполнение
0Ex ia IIC T6 Ga
По согласованию
Выходной сигнал
Интерфейсный (с использованием команд протокола HART)
А
Токовый 4...20 мА, совмещенный с интерфейсным
Импульсный
Температура измеряемой среды, °С
от минус 55 до плюс 85 °С
Т1
По согласованию
XX
Скорость потока, м/с (примеч. 5)
не более 5 м/с
05
не более 10 м/с
10
XX
по согласованию
Направление потока
Однонаправленный
О
Двунаправленный
Д
Погрешность измерения объемного расхода от верхнего предела измерения, %
3%
30
2%
20
1%
10
0,5%
05
Вид продукта (для измерения объемного расхода указывается значение "О") (примеч. 6)
| Вода пресная | В |
| Дизельное топливо | Д |
| Топливо моторное (бензин) | Б |
| Топливо для реактивных двигателей (авиационный керосин) | А |
| По согласованию | X |
Дополнительная сертификация
| Без дополнительной сертификации | 0 |
| Российский Морской Регистр Судоходства | М |
| Российский Речной Регистр | Р |
| Приемка ВП МО РФ | 5 |
| Для использования на объектах атомной энергии | А |
| По согласованию | X |
Пломбирование расходомеров не производится.
ШйЛК&Ч Сделано в России СПГ
в « 9
riVWTI -И L I I L
Расходомер ультразвуковой многолучевой РУМ-01 -015-15A-P13-0-Б-Т1 -05-0-05-0-0
Питание: 24 В пост.тока; Степень защиты: IP67 Выходной сигнал: HART; 4-20 мА Заводской номер: 8РУМ246 Год изг. 2019
Рисунок 3 - Маркировка расходомера
Расходомеры имеют метрологически значимые встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память блока электроники расходомера при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано или прочитано через какой-либо интерфейс.
В функции встроенного ПО входит управление приёмоизлучающими антеннами, сбор и обработка информации, вычисление расхода, хранение результатов во внутренней памяти формирование выходных сигналов, соответствующих измеренным (вычисленным) значениям.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Значения | ||
| Идентификационные данные (признаки) | Встроенное ПО | Автономное ПО |
| Идентификационное наименование ПО | FM-8.hex | Расходомеры РУМ ООО «Валком».exe |
| Номер версии (идентификационный номер) ПО | не ниже 7.1.118 | не ниже V1.0 |
| Цифровой идентификатор ПО | - | 38BE278A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
| Примечание - Значение цифрового идентификатора ПО, приведённые в таблице, относятся к ПО указанной версии | ||
| Нормирование метрологических характеристик | проведено с | учетом того, что |
программное обеспечение является неотъемлемой частью расходомеров. Метрологические характеристики расходомеров нормированы с учетом влияния ПО.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Диапазон скорости потока, м/с | от 0,1 до 10 | |
| Диапазон измерений объемного расхода, м3/с, | от 0,1S до 10S | от 0,1S до 5S |
| где S - площадь поперечного сечения трубы, м2 | ||
| Пределы допускаемой приведённой к верхнему пределу измерений погрешности при измерении объемного расхода yv,% | ±0,5; ±1,0; ±2,0; ±3,0 (в зависимости от заказа) | |
| Диапазон измерений массового расхода жидкости 1), кг/c | от 70S до 100S где S - площадь поперечного сечения трубы, м2 | |
| Диапазон измерений плотности жидкости1) при 20 °С, кг/м2) | от 700 до 10003) | |
| Пределы допускаемой абсолютной погрешности при измерении плотности жидкости Др, кг/м32) | ±15 | |
| Пределы допускаемой приведённой к верхнему пределу измерений погрешности при измерении массового расхода, % | ±(Yv + 5p) 4) | |
Пределы допускаемой абсолютной погрешности преобразования результата измерений в выходной аналоговый сигнал, мА
±0,02
Значение
Продолжение таблицы 3
Наименование характеристики
Исполнение 1 Исполнение 2
ТГ
виды жидкостей, для которых производятся измерения: топливо дизельное марок Л, Е, З, А по ГОСТ 305-2013; топливо моторное марок АИ-92, АИ-95, АИ-98 по ГОСТ 32513-2013;
топливо для реактивных двигателей (авиационный керосин) марки ТС-1 по ГОСТ 10227-2013.
2Г-опционально
3)-завод изготовитель выполняет калибровку расходомеров только для того вида жидкости, для измерений которой будет применяться расходомер. Плотность жидкости может находиться в диапазоне от 700 до 1000 кг/м3. Конкретный диапазон указывается в паспорте.
4)5р - пределы допускаемой относительной погрешности при измерении плотности, %:
ffo = — ■ 100, %
где: p - текущее значение плотности жидкости, кг/м
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Вид выходного сигнала - показания мгновенного расхода | HART, HART +4-20 мА импульсный^ |
| Номинальный диаметр расходомера | от 10 до 200 |
| Температура окружающей среды, °С | от -55 до +85 |
| Температура измеряемой среды, °С | от 0 до +50 включ.2) |
| Максимальное давление рабочей среды, МПа | от 1,6 до 16,0 (в зависимости от заказа) |
| Габаритные размеры 3), мм - длина, - ширина, - высота | от 400 до 700 от 108 до 430 от 122 до 470 |
| Масса, кг | от 10,4 до 2052) |
| Напряжение питания от источника постоянного тока, В | от 18 до 31,2 |
| Потребляемая мощность, Вт, не более | 1 |
| Степень защиты от внешних факторов | IP67 |
| Маркировка взрывозащиты | 0ExiaIIBT6.. ,T5 Ga или 0ExiaIICT6...T5 |
| Наработка на отказ, ч | 155 000 |
| Срок службы, лет, не менее | 25 |
| 1) вес импульса указан в паспорте расходомера 2) в диапазоне температур измеряемой среды от -55 до 0 °С и от +50 до +85 °С - без нормирования погрешности 3) в зависимости от Ду и исполнения | |
наносится на расходомер методом наклейки или гравировки, а также на титульные листы эксплуатационной документации типографским способом.
Комплектность поставки средства измерений
Таблица 4 - Комплектность расходомеров
| Наименование | Обозначение документа | Количество | Прим. |
| Расходомер ультразвуковой многолучевой РУМ | АТЛМ.407151.001 | 1 шт. | Исполнение по заказу |
| Руководство по эксплуатации | АТЛМ.407151.001РЭ | 1 шт на партию до 10 расходомеров | - |
| Паспорт | АТЛМ.407151.001ПС | 1 экз. | - |
| Методика поверки | МП 2550-0366-2020 | 1 экз. | - |
| Ответные фланцы с уплотнительными прокладками | - | 2 экз. | по заказу |
| Комплект крепежа | - | 1 экз. | по заказу |
| Программное обеспечение | - | 1 экз. | по заказу, в электронном виде |
осуществляется по документу МП 2550-0366-2020 «ГСИ. Расходомеры ультразвуковые многолучевые РУМ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06.03.2020 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, часть 1; диапазон воспроизведения расхода воды не менее
(Q min - Qmax).
- калибратор многофункциональный и коммуникатор BEAMEX MC6(-R), рег. № 5248913 в Федеральном информационном фонде.
- ареометр стеклянный АН, АНТ или АОН-1 по ГОСТ 18481, рег. № 37028-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт расходомера.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Приказ Росстандарта от 01.11.2019 №2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
АТЛМ.407151.001ТУ Расходомеры ультразвуковые многолучевые РУМ. Технические условия
Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах»
Правила технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов Российского морского регистра судоходства
