| Номер в госреестре | 79026-20 |
| Наименование СИ | Проекторы измерительные |
| Обозначение типа СИ | ПИ 300ЦВ |
| Изготовитель | АО "Новосибирский приборостроительный завод", г.Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Проекторы измерительные ПИ 300ЦВ (далее - проектор) предназначены для измерения линейных и угловых размеров в прямоугольных и полярных координатах.
Принцип работы проектора основан на проецировании контролируемой детали, расположенной между осветительной системой и объективом, на экран с последующим проведением контрольных и измерительных операций.
В зависимости от конфигурации проверяемой детали проектор позволяет проводить измерения следующими способами освещения:
- проходящим светом (ДИА проекция);
- отраженным светом (ЭПИ проекция);
- проходящим и отраженным светом одновременно.
Лучи от лампы осветителя проходящего света освещают деталь, а затем объектив проецирует теневое изображение детали на экран.
При работе с осветителем отраженного света лучи с помощью насадки освещают проверяемую поверхность детали, установленной на предметном стекле, отражаются от нее и, пройдя объектив, создают на экране изображение этой поверхности.
При одновременном включении осветителей проходящего и отраженного света на экран проецируется изображение поверхности детали и ее теневой контур.
Конструктивно проекторы состоят из основания, измерительного стола и верхнего корпуса с узлом фокусировки и экраном.
Внутри основания расположен осветитель проходящего света. На опорные площадки основания устанавливается измерительный стол и стойка с механизмом фокусировки.
Измерительный стол с предметным стеклом служит для установки детали и ее перемещения с помощью микровинтов в продольном и поперечном направлениях. В качестве отсчетной системы стола используется преобразователь линейных перемещений (ЛИР), предназначенный для преобразования перемещения измерительного стола в последовательность электрических сигналов, которые, в свою очередь, обрабатывает отсчетное цифровое устройство (УЦО) и высвечивает на табло.
В верхнем корпусе проектора устанавливается объектив, экран, механизм вращения экрана, зеркала для построения изображения на экране и осветитель отраженного света. Верхний корпус перемещается по стойке для фокусирования изображения на экране.
Пломбы представителя ОТК расположены в пломбировочных чашках на крышках стола, закрывающего ЛИР.

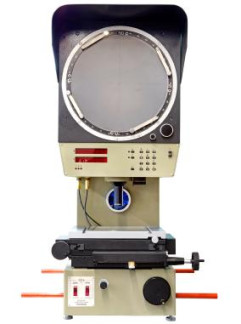

Общий вид проектора, места пломбирования и нанесения знака утверждения типа представлены на рисунке 1.
а) б)
Рисунок 1 - Общий вид проектора (а) - место пломбирования, (б) - место нанесения знака утверждения типа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений длины, мм, в направлении: -продольном -поперечном | от 0 до 150 от 0 до 75 |
| Диапазон измерений плоского угла, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±0,003 |
| Пределы допускаемой абсолютной погрешности измерений плоского угла, ' | ±5 |
| Дискретность отсчета УЦО, мм | 0,001 |
| Цена деления лимба экрана, ° | 1 |
| Цена деления нониуса шкалы лимба экрана, ' | 3 |
| Допуск прямолинейности продольного и поперечного направлений перемещений измерительного стола на всем диапазоне перемещения, мм | 0,003 |
| Допуск перпендикулярности направлений продольного и поперечного перемещений измерительного стола, " | 30 |
| Допуск параллельности рабочей плоскости предметного стекла относительно плоскости перемещения измерительного стола в продольном и поперечном направлениях, мм | 0,04 |
| Допуск параллельности оси центров бабки с горизонтальной линией центров относительно плоскости продольного перемещения измерительного стола, мм | 0,03 |
| Погрешность линейного увеличения, включая дисторсию объективов, в пределах круга диаметром, равным 75% диаметра экрана, мм, не более | ±0,2 |
| 1 | 2 |
| Кривизна линейного поля оптической системы в плоскости экрана в пределах круга диаметром, равным 75% диаметра экрана, мм, не более, при увеличении: 10х | 0,35 |
| 20х | 0,15 |
| 50х | 0,10 |
| 100х | 0,05 |
| 200х | 0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Освещенность в центре экрана в проходящем свете, лк, не менее, при увеличении: | |
| 10х | 120 |
| 20х | 50 |
| 50х | 30 |
| 100х | 15 |
| 200х | 6 |
| Освещенность в центре экрана в отраженном свете, лк, не менее, при увеличении: | |
| 10х | 90 |
| 20х | 23 |
| 50х | 6 |
| 100х | 3 |
| 200х | 1 |
| Диаметр экрана, мм, не менее | 300 |
| Габаритные размеры, мм, не более | |
| - длина | 780 |
| - ширина | 470 |
| - высота | 1000 |
| Масса, кг, не более | 120 |
| Условия эксплуатации по гр. УХЛ4.1 ГОСТ 15150-69 со следующими уточнениями: | |
| - температура окружающего воздуха, °С | от +17 до +23 |
| - верхний предел относительной влажности при 20 °С, | |
| без образования конденсата, % | 80 |
| - скорость изменения температуры, °С/ч, не более | 0, 5 |
| Электропитание от сети переменного тока: | |
| - напряжение, В | от 187 до 242 |
| - частота, Гц | 50±1 |
| Наработка на отказ, ч | 2000 |
| Средний срок службы, лет | 6 |
наносится фотохимическим способом на шильдик, который крепится на задней стенке основания проектора, и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность проектора
| Наименование | Обозначение | Кол. |
| 1 | 2 | 3 |
| Проектор измерительный | АЛЗ.826.105 | 1 шт. |
| Кабель | АЛ6.640.367-03 | 1 шт. |
| 1 | 2 | 3 |
| Комплект сменных частей | ||
| Объектив 100х | АЛ5.910.195 | 1 шт. |
| Объектив 50х | АЛ5. 910.196 | 1 шт. |
| Объектив 10х | АЛ5.910.198 | 1 шт. |
| Объектив 20х | АЛ5.910.199 | 1 шт. |
| Насадка 10х, 20х | АЛ5.927.334 | 1 шт. |
| Насадка 50х, 100х | АЛ5.927.335 | 1 шт. |
| Принадлежности | ||
| Бабка (с наклоняемой линией центров) | АЛ3.991.010 | 1 шт. |
| Лупа | АЛ5.907.002 | 1 шт. |
| Насадка для центрирования освещения | АЛ5.927.336 | 1 шт. |
| Штриховая брусковая мера длины | АЛ7.024.042-01 | 1 шт. |
| Зеркало | АЛ7.232.111 | 1 шт. |
| Рукоятка | АЛ8.333.554 | 1 шт. |
| Комплект ЗИП | ||
| Лампа КГМ 24-150 ТУ 16-535.483-82 | — | 4 шт. |
| Вставки плавкие АГ0.481.303 ТУ: ВП1-1-0,5 А ВП1-1-2,0 А | — | 2 шт. 4 шт. |
| Стекло предметное | АЛ7.241.049 | 1 шт. |
| Салфетка | АЛ8.890.001-02 | 1 шт. |
| Упаковка | ||
| Футляр | АЛ4.161.893 | 1 шт. |
| Ящик транспортировочный | АЛ4.171.726 | 1 шт. |
| Эксплуатационная документация | ||
| Проектор измерительный ПИ 300ЦВ. Руководство по эксплуатации | АЛ3.826.105 РЭ | 1 экз. |
| Устройство цифровое отсчетное УЦО-209СП. Руководство по эксплуатации | АЛ3.036.046-02 РЭ | 1 экз. |
| Проекторы измерительные ПИ 300ЦВ. Методика поверки | АЛ3.826.105 МП | 1 экз. |
| Принадлежности, поставляемые по специальному заказу | ||
| Бабка (с горизонтальной линией центров) | АЛ3.991.001-10 | 1 шт. |
| Комплект сеток | АЛ4.072.025 | 1 шт. |
| Призма для бесцентровых предметов | АЛ4.208.000-02 | 1 шт. |
| Объектив 200х | АЛ5.917.875 | 1 шт. |
| Насадка 200х | АЛ5.927.337 | 1 шт. |
| Мира №1 | АЛ5.937.233 | 1 шт. |
| Мира №2 | АЛ5.937.233-02 | 1 шт. |
| Блок с призматической канавкой | АЛ6.150.053 | 1 шт. |
| Биссекторная линейка | АЛ7.024.046 | 1 шт. |
| Экран | АЛ7.249. 265-01 | 1 шт. |
| Призма | АЛ8.207.001-02 | 2 шт. |
| Футляр | АЛ4.161.889 | 1 шт. |
| Футляр | АЛ4.161.892 | 1 шт. |
| Футляр | АЛ4.161.976 | 1 шт. |
| Ящик транспортировочный | АЛ4.171.751 | 1 шт. |
осуществляется по документу АЛ3.826.105 МП «Проекторы измерительные ПИ 300ЦВ. Методика поверки», утвержденному ФГУП «СНИИМ» 29 ноября 2019 г.
Основные средства поверки:
- Линейка поверочная ЛД-0-200 по ГОСТ 8026-92 (Рег. №76862-19);
- Индикатор многооборотный 1 МИГ-1 по ГОСТ 9696-82 (Рег. №1220-58);
Мера длины штриховая стеклянная 2 разряда по государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. №2840;
- Мера длины штриховая, ц.д. 0,2 мм, КТ 4 по ГОСТ 12069-90;
- Меры плоского угла призматические 30°, 45° типа 2 и 90° типа 3, КТ 1 по ГОСТ 2875-88 (Рег.№72196-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Г осударственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
АЛ3.826.105 ТУ Проектор измерительный ПИ 300ЦВ. Технические условия
