| Номер в госреестре | 79027-20 |
| Наименование СИ | Измерители скорости и тормозного пути эскалаторные |
| Обозначение типа СИ | PRETOR-K1 |
| Изготовитель | ООО "ТяжПромИнжиниринг", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости и тормозного пути эскалаторные PRETOR-K1 (далее по тексту -измеритель) предназначены для измерений скорости лестничного полотна и измерений длины тормозного пути или свободного выбега эскалатора.
Принцип действия измерителя основан на передаче количества оборотов измерительного колеса на фотооптический датчик и подсчете количества импульсов. Количество импульсов пропорционально количеству оборотов и длине пути, пройденному колесом.
Измеритель состоит из двух блоков (блок 1 и блок 2).
Блок 1 имеет измерительный модуль, датчик угловой скорости с колесной парой (энко-дер) и ручку для крепления измерителя на балюстраде эскалатора. Внутри корпуса блока 1 находится интерфейсная плата и плата радиомодема. На корпусе имеется гнездо подключения питания и разъем для подключения внешней антенны. Блок 1 имеет две модификации крышки: с графическим индикатором жидкокристаллического типа с активными областями управления режимами работы (ЖК-панель) и без него.
Блок 2 предназначен для получения от системы управления приводом эскалатора сигнала СТОП и передачи его по радиоканалу блоку 1 с целью обеспечения синхронизации начала торможения и начала измерения тормозного пути.
Блок 2 внутри корпуса имеет интерфейсную плату и плату радиомодема. На корпусе блока имеются разъем питания, разъем для подключения антенны и разъем для получения сигнала СТОП от системы управления приводом эскалатора. На крышке блока 2 также размещен графический индикатор жидкокристаллического типа с активными областями управления режимами работы (ЖК-панель).

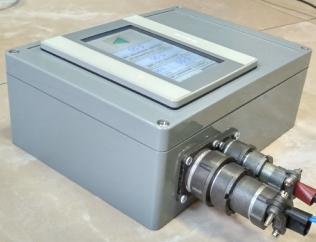

Общий вид блоков и графического индикатора блоков представлены на рисунках 1-4.
0:0
С1.0
Рисунок 4 - Общий вид графического индикатора блоков 1 и 2
17:50:30
Скорость движения
Ejj. l-up.i Тенушан Мын.с
Путь, поеденный эа текущее намеренна (м>г)
Тормозной путь (мм)
0.00 о.оо~
>
Меню
0,00
0.00
аб/мин
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование крепёжных винтов на корпусе блоков 1 и 2. Место пломбирования указано на рисунке 5.
Для работы с измерителями применяется программное обеспечение «PRETOR-K1» (далее по тексту - ПО). В ПО защита от преднамеренных и непреднамеренных изменений метрологически значимой части и измеренных данных осуществляется разграничением прав пользователей по имени и паролю и организацией специального протокола связи между первичным преобразователем и блоком управления.
Уровень защиты ПО «PRETOR-K1» от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с 5.3 Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «PRETOR-K1» |
| Номер версии (идентификационный номер ПО), не ниже | 0002.0223 1.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины пути, м | от 0,2 до 30 |
| Пределы допускаемой абсолютной погрешности измерений длины пути, мм: - в диапазоне от 0,2 до 3 м включ. - в диапазоне св. 3 до 30 м | ±15 ±150 |
| Диапазон измерений скорости лестничного полотна, м/с | от 0,2 до 2,5 |
| Пределы допускаемой погрешности измерений скорости лестничного полотна, приведенной к верхнему значению диапазона, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Питание напряжения постоянного тока, В, не более | 24 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры блока 1, мм, не более: | |
| - длина | 323 |
| - ширина | 120 |
| - высота | 246 |
| Габаритные размеры блока 2, мм, не более: | |
| - длина | 200 |
| - ширина | 150 |
| - высота | 80 |
| Масса, кг, не более: | |
| - блока 1 | 0,3 |
| - блока 2 | 0,2 |
| Средняя наработка на отказ, ч, не более | 10000 |
| Срок службы, лет, не менее | 10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность окружающего воздуха при темпера | |
| туре +25 °С, %, не более | 80 |
Знак утверждения типа | |
наносится графическим способом на табличку, закрепленную на задней стенке блока 1 измерителя и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель скорости и тормозного пути эскалаторный PRETOR-K1 в составе: - блок 1 | 1 шт. | |
| - блок 2 | 1 шт. | |
| Комплект монтажных частей (кабели, антенны и т. д.) | 1 шт. | |
| Руководство по эксплуатации | АЦТС.402321.002РЭ | 1 экз. |
| Паспорт | АЦТС.402321.002ПС | 1 экз. |
| Методика поверки | АЦТС.402321.002МП | 1 экз. |
осуществляется по документу АЦТС.402321.002МП «Измерители скорости и тормозного пути эскалаторные PRETOR-K1. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» и ООО «Автопрогресс-М» 23.12.2019 г.
Основные средства поверки:
- установка тахометрическая УТ05-60 (регистрационный № 6840-78);
- рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный № 29631-05);
- штангенциркуль ЩЦ-П-250-0,05 (регистрационный № 31063-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в паспорт в виде оттиска поверительного клейма, а при периодической поверке на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.
приведены в эксплуатационной документации.
АЦТС.402321.002ТУ Измерители скорости и тормозного пути эскалаторные PRETOR-K1. Технические условия
