| Номер в госреестре | 79032-20 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | DuraMax и DuraMax HTG |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные DuraMax и DuraMax HTG (далее КИМ) предназначены для измерений геометрических размеров деталей, отклонения формы и расположения поверхностей элементов деталей в цехах и лабораториях на предприятиях автомобильной, судостроительной и авиационной промышленности, металлургии, приборо- и станкостроения, а также в научных и исследовательских учреждениях.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная трехмерная щуповая сканирующая измерительная головка фирмы ZEISS. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ DuraMax и DuraMax HTG оснащены неподвижным измерительным столом, установленным на стальную раму, а также встроенной системой компенсации температурных погрешностей.
КИМ DuraMax и DuraMax HTG оснащаются контактным сканирующим датчиком VAST
XXT.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления. Автоматический режим CNC реализуется от компьютерной станции, по заранее составленной программе.
КИМ выпускаются в двух модификациях DuraMax и DuraMax HTG отличающиеся техническими и метрологическими характеристиками, а также имеют различные виды исполнения - базовая модель (настольная) и с основанием.

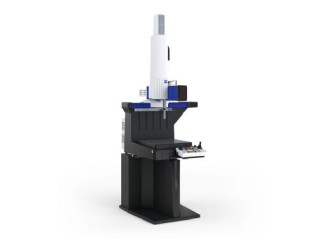

Общий вид машин координатно-измерительных DuraMax и DuraMax HTG представлен на рисунках 1 и 2.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CALYPSO |
| Номер версии (идентификационный номер) ПО | 6.x и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики машин координатно-измерительных DuraMax и DuraMax HTG
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной объемной погрешности MPEE* (L-длина в мм), мкм (с контактной головкой VAST XXT) | Пределы допускаемой абсолютной погрешности измерительной головки MPEP*, мкм (с контактной головкой VAST XXT) | Пределы допускаемой абсолютной погрешности сканирования MPETHP/X*, мкм/с (с контактной головкой VAST XXT) | ||
| X | Y | Z | ||||
| DuraMax | От 0 до 500 | От 0 до 500 | От 0 до 500 | ±(2,4+L/300) | ±2,4 | ±2,9/55 |
| DuraMax HTG | ±(2,2+L/300) | |||||
| Примечание: * - при температуре окружающего воздуха от плюс 18 °С до плюс 22 °С и относительной влажности воздуха не более 70 % | ||||||
Таблица 3 - Технические характеристики машин координатно-измерительных DuraMax и DuraMax HTG
| Модификация КИМ | Габаритные размеры, мм | Масса измеряемой детали, кг | Масса, кг | |||
| длина | ширина | высота | ||||
| DuraMax | ||||||
| - Базовая модель | 1360 | 1080 | 1803 | 100 | 350 | |
| - Стандартное основание | 1360 | 1080 | 2480 | 445 | ||
| - Основание для установки в цеху | 1710 | 1770 | 2511 | 515 | ||
| DuraMax HTG | 100 | 545 | ||||
| - Основание для установки в цеху | 1710 | 1770 | 2511 | |||
HTG
Таблица 4 -Условия эксплуатации машин координатно-измерительных DuraMax и DuraMax
| Наименование характеристики | Значение | |
| DuraMax | DuraMax HTG | |
| Температура окружающего воздуха, °С | от +18 до +30 | от +15 до +35 |
| Допускаемое изменение температуры, °С, не более, в течении: | ||
| 1 ч | 2 | 3 |
| 8 ч | 4 | 10 |
| Градиент по объему, °С на метр | ||
| Относительная влажность воздуха, без | ||
| конденсата, % | от 40 до 70 | |
| Напряжение питания переменного тока, В | 220±22 | |
| Частота переменного тока, Гц | 50/60 | |
наносят на титульный лист руководства по эксплуатации типографским способом, а также на торцевую часть корпуса КИМ методом наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Машина координатная измерительная DuraMax или DuraMax HTG | 1 шт. | - |
| Пульт управления | 1 шт. | - |
| Шкаф управления | 1 шт. | - |
| Калибровочная сфера диаметром 25 мм | 1 шт. | - |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Комплект сменных измерительных наконечников | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. | - |
| Методика поверки | 1 экз. | - |
осуществляется по документу МП АПМ 97-19 «Машины координатно-измерительные DuraMax и DuraMax HTG. Методика поверки», утвержденному ООО «Автопрогресс-М» «19» декабря
2019 г.
Основные средства поверки:
- рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16);
- секундомер механический СОСпр-2б-2-000 (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Саг1 Zeiss Industrielle Messtechnik GmbH» Германия
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
