| Номер в госреестре | 79033-20 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | 536, 573 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули серий 536, 573 (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, измерений глубины пазов, выемок и уступов, выполнения разметочных работ.
Принцип измерения штангенциркулей серии 536 основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой штангенциркуля. Отсчет размеров производится методом оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на подвижной рамке штангенциркулей.
Принцип измерения штангенциркулей серии 573 основан на преобразовании линейного перемещения рамки штангенциркуля в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний по жидкокристаллическому экрану цифрового отсчетного устройства. Установка нуля производится один раз и сохраняется при всех последующих измерениях до замены батареи.
Штангенциркули серии 573 в зависимости от назначения, имеют одну или несколько специальных функций, управляемых кнопками, расположенными на рамке штангенциркуля: включение/выключение (OFF/ON), переключение между относительными и абсолютным режимами измерений (ZERO/ABS), установка исходной точки (ORIGIN), функция автоматической компенсации измеренного значения на ширину губок с цилиндрическими измерительными поверхностями (OFFSET), выбор режима единиц измерений мм/дюйм (MM/INCH). Питание штангенциркулей осуществляется от съемного элемента питания и автоматически выключается через 20 минут, если штангенциркуль не используется.
Изготавливаются штангенциркули следующих серий:
- 536 - с отсчетом по нониусу;
- 573 - с цифровым отсчетным устройством.
Штангенциркули серий 536, 573 состоят из следующих элементов: штанги, подвижной рамки, зажимающего элемента (за исключением штангенциркулей модификации ABSOLUTE Digimatic с задними центрирующими губками (рисунки 15, 16)).
Выпускаются следующие модификации штангенциркулей серии 536:

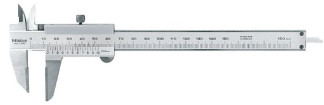

- Штангенциркули нониусные разметочные с твердосплавными губками (рисунок
1),
- Штангенциркули нониусные с регулируемой губкой (рисунок 2),
- Штангенциркули нониусные с регулируемой губкой для измерения межосевых расстояний (рисунок 3),
- Штангенциркули нониусные с точечными губками (рисунок 4),
- Штангенциркули нониусные с тонкими губками (рисунок 5),
- Штангенциркули нониусные с ножевидными губками (рисунок 6),
- Штангенциркули нониусные для внутренних измерений (рисунок 7),
- Штангенциркули нониусные для внутренних измерений с губками точечного типа (рисунок 8),
- Штангенциркули нониусные для измерения выточек (рисунок 9),
- Штангенциркули нониусные для измерения выточек с губками точечного типа (рисунок 10),
- Штангенциркули нониусные для измерения толщины труб (рисунок 11),
- Штангенциркули нониусные с губками крючкового типа (рисунок 12),
- Штангенциркули нониусные с губками крючкового типа с устройством микроподачи (рисунок 13),
- Штангенциркули нониусные с поворотной губкой (рисунок 14).
Выпускаются следующие модификации штангенциркулей серии 573:
- Штангенциркули ABSOLUTE Digimatic с задними центрирующими губками от центра до центра (рисунок 15),
- Штангенциркули ABSOLUTE Digimatic с задними центрирующими губками от торца до центра (рисунок 16),
- Штангенциркули ABSOLUTE Digimatic с постоянным измерительным усилием (рисунок 17),
- Штангенциркули ABSOLUTE Digimatic с установкой поля допуска (рисунок 18),
- Штангенциркули ABSOLUTE Digimatic с регулируемой губкой (рисунок 19),
- Штангенциркули ABSOLUTE Digimatic с регулируемой губкой для измерения межосевых расстояний (рисунок 20),
- Штангенциркули ABSOLUTE Digimatic с точечными губками (рисунок 21),
- Штангенциркули ABSOLUTE Digimatic с тонкими губками (рисунок 22),
- Штангенциркули ABSOLUTE Digimatic с ножевидными губками (рисунок 23),
- Штангенциркули ABSOLUTE Digimatic для внутренних измерений (рисунок 24),
- Штангенциркули ABSOLUTE Digimatic для внутренних измерений с губками точечного типа (рисунок 25),
- Штангенциркули ABSOLUTE Digimatic для измерения выточек (рисунок 26),
- Штангенциркули ABSOLUTE Digimatic для измерения выточек с губками точечного типа (рисунок 27),
- Штангенциркули ABSOLUTE Digimatic для измерения толщины труб (рисунок
28),
- Штангенциркули ABSOLUTE Digimatic с твердосплавными губками (рисунок 29).
Штангенциркули серий 536, 573 (рисунки 1, 2, 4, 5, 14, 18, 19, 21, 22, 29) оснащаются плоским глубиномером. Штангенциркули серии 573 (рисунки 15 - 18) имеют исполнение AOS -Advance Onsite Sensor.
fkfl id? ПО ЯП TQ O0 1C-Q 11й 1ЭЕЭ 13D 1ЛС1 UM ■-■газ-** liClrt.p
i'lltl'l'fi j^rljiul1" 'I|iil||l|ll||l|H liiiiliiiiliiiiliiiiliiiilin^ !
1 I i < H 10“"- ^^
" ! "
I
If
S- is " - Jii iff. * у ■-.! I iw ifljj 'МЦ I1" ' L'j >5 _ Jl" 1Z ■
.................i|l‘|l"|; ; i! Г I lullin' .|'»i •' 11 llli'l i'll,: il I I l lllil I 'illlll 'jV lllllill1' : Mil'"";
Рисунок 3 - Общий вид штангенциркулей серии 536 модификации нониусный с регулируемой
губкой для измерения межосевых расстояний
г о ло so c‘ eo р-э m nf >zc «ээ
‘ 1.......!*• ||-М^№1^№>^;||.........i'^iiiiiM||iiiliilil]!iil^!i|l|i|[i!iiliiaiiiiiliji^ii!i]||ilu|itiallliiillj|!l]||]i)llll;|||||||tlMiili!lll!lIliliiilBliM a
T
/
Рисунок 4 - Общий вид штангенциркулей серии 536 модификации нониусный с точечными
губками
L
MtltFJH ® 1D ** >й J-? 1,6 a<S Вй 40 144 1,0 1ЯС‘ М° 1В>|3
_L-nliiii li!!.uhT^YlftfVt^lV1'VlrV!Vrl'rib,i-J!J-1'JJi>lii»hi:iliiiili mini il<t»i 1яг1ии1н1|чн|||!|
в
и
'1
Рисунок 5 - Общий вид штангенциркулей серии 536 модификации нониусный с тонкими
губками
Всего листов 18
9 IQ Sg ЭР- 40 00 во Тф 30 DO 1-OQ 1-kd 120 1jO UO 1BO 1вО 1TO 140 1*0 SOO
©
Швуд
©||||||||||||||1ш|||||||';Цп||||/1|||^1|||1и111^11|11Дш11|||||||||||||||;||||||||||1||||||||||||||||||||||и|||]||;|[||||||||||||1|1|||||||||||||1|||||||||ш|||||||]||||||||||Н||11|||||||||||||ш^
Рисунок 6 - Общий вид штангенциркулей серии 536 модификации нониусный с ножевидными
губками
ST'i.fiD.&IKrlS»
II i1 ihi.J-^liifilLLiktil'i li In lii'illmllii * • , '
Рисунок 7 - Общий вид штангенциркулей серии 536 модификации нониусный для внутренних
измерений
3- -=
<Ю i --
MlJjtnyCi
■'llhlillffi.
*?<■: •=.: *0 ВО SO 7X3 SO 9-0 100 НО IflO tSCi 14 О SQDim
Jii-sSm- №.. .I -I. r " .................... . ... .......I.........I i||illilll|]llll"l|l l"!ji!lllilll; illll!!
1 b ' г .• •: -s c r a u I "
» Ж I
Рисунок 8 - Общий вид штангенциркулей серии 536 модификации нониусный для внутренних
измерений с губками точечного типа
© г:
I О It. J-Q Cfl T-J е-g I pc> it4 1^0 п.шкн ■ •
......^ili i; il u il iiiiliRnl iuii и i itm 'iifchiiiiNlnHiiiliiiil ii iliiiihiluil mil nih h i lirnl nrimlir ilii n bulii ul
Рисунок 9 - Общий вид штангенциркулей серии 536 модификации нониусный для измерения
выточек
т,
, 1 ом jp - f.jj и.о . 'эл н=? .-"О. :!■■■ «А mj 1 '-с, t. -i iri' uc sii ^ Гг
'' Ч-W
Рисунок 12 - Общий вид штангенциркулей серии 536 модификации нониусный с губками
крючкового типа
О, .• . 1JO . М.-4-Л Jftto ^ М 7Л ftp М- 1РЯ 1lJ? VH0 140 *ЧцР 1ТС IRQ iflp ЕРЯ 21.Q- S2fi ЯЗЯ- 340 Mtjjjrtl
©
||ti#lflmiultiiiwti№lifflViOM№Mui^MliiHlLlllllLlJll|Hl|INll|inil||||||||lM|l|IHIIIlllllll|llllllllllll!llllll|lllll|llllllinilll4llllllMII^ '
Рисунок 13 - Общий вид штангенциркулей серии 536 модификации нониусный с губками
крючкового типа с устройством микроподачи
Рисунок 20 - Общий вид штангенциркулей серии 573 модификации ABSOLUTE Digimatic с регулируемой губкой для измерения межосевых расстояний
Иг
Рисунок 25 - Общий вид штангенциркулей серии 573 модификации ABSOLUTE Digimatic для
внутренних измерений с губками точечного типа
Рисунок 26 - Общий вид штангенциркулей серии 573 модификации ABSOLUTE Digimatic для
измерения выточек
ABSOLUTE
COOLANTРКООГ (^t?
Рисунок 29 - Общий вид штангенциркулей серии 573 модификации ABSOLUTE Digimatic
разметочный с твердосплавными губками Пломбирование штангенциркулей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики штангенциркулей серии 536
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности измерений, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
| Нониусные разметочные с твердосплавными губками | от 0 до 150 | 0,05 | ±0,05 | ±0,1 |
| от 0 до 200 | ||||
| от 0 до 300 | ±0,08 | |||
| Нониусные с регулируемой губкой | от 0 до 150 | 0,05 | ±0,05 | ±0,1 |
| от 0 до 200 | ||||
| от 0 до 300 | ±0,08 | |||
| Нониусные с регулируемой губкой для измерения межосевых расстояний | от 10 до 150 | 0,05 | ±0,05 | - |
| от 10 до 200 | - | |||
| от 10 до 300 | ±0,08 | - | ||
| Нониусные с поворотной губкой | от 0 до 200 | 0,05 | ±0,05 | ±0,1 |
| Нониусные с точечными губками | от 0 до 150 | 0,05 | ±0,05 | ±0,1 |
| Нониусные с тонкими губками | от 0 до 150 | 0,05 | ±0,05 | ±0,1 |
| от 0 до 200 | ||||
| от 0 до 300 | ±0,08 | |||
| Нониусные для измерения выточек Нониусные для измерения выточек с губками точечного типа | от 0 до 150 | 0,05 | ±0,05 | - |
| Нониусные с ножевидными губками | от 10 до 200 | 0,05 | ±0,12 | - |
| Нониусные для измерения толщины труб | от 0 до 150 | 0,05 | ±0,05 | - |
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности измерений, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
| Нониусные для внутренних измерений Нониусные для внутренних измерений с губками точечного типа | от 10 до 150 | 0,05 | ±0,05 | - |
| от 20 до 150 | - | |||
| от 30 до 300 | ±0,08 | - | ||
| от 70 до 450 | ±0,10 | - | ||
| от 70 до 600 | ±0,12 | - | ||
| Нониусные с губками крючкового типа | от 0 до 200 / от 10 до 200 | 0,02 | ±0,03 | - |
| от 0 до 200/ от 2 до 200 | - |
Таблица 2 -Метрологические характеристики штангенциркулей серий 573
| Модификация | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности измерений*, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм*, мм |
| ABSOLUTE Digimatic с постоянным измерительным усилием | от 0 до 180 | 0,01 | ±0,05 | - |
| ABSOLUTE Digimatic с установкой поля допуска | от 0 до 100 | 0,01 | ±0,02 | ±0,07 |
| от 0 до 150 | ||||
| ABSOLUTE Digimatic разметочные с твердосплавными губками | от 0 до 150 | 0,01 | ±0,02 | ±0,07 |
| от 0 до 200 | ||||
| от 0 до 300 | ±0,03 |
| Модификация | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности измерений*, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм*, мм |
| ABSOLUTE Digimatic с регулируемой губкой | от 0 до 150 | 0,01 | ±0,02 | ±0,07 |
| от 0 до 200 | ||||
| от 0 до 300 | ±0,03 | |||
| ABSOLUTE Digimatic с регулируемой губкой для измерения межосевых расстояний | от 10 до 160 | 0,01 | ±0,03 | - |
| от 10 до 210 | - | |||
| от 10 до 310 | ±0,04 | - | ||
| ABSOLUTE Digimatic с задними центрирующими губками от центра до центра | от 10 до 200 | 0,01 | ±0,10 | - |
| от 10 до 300 | ±0,15 | - | ||
| ABSOLUTE Digimatic с задними центрирующими губками от торца до центра | от 10 до 200 | 0,01 | ±0,10 | - |
| от 10 до 300 | ±0,15 | - | ||
| ABSOLUTE Digimatic с точечными измерительными губками | от 0 до 150 | 0,01 | ±0,02 | ±0,07 |
| ABSOLUTE Digimatic с тонкими губками | от 0 до 150 | 0,01 | ±0,02 | ±0,07 |
| ABSOLUTE Digimatic для измерения выточек ABSOLUTE Digimatic для измерения выточек с губками точечного типа | от 0 до 150 | 0,01 | ±0,03 | - |
| ABSOLUTE Digimatic с ножевидными губками | от 10 до 200 | 0,01 | ±0,05 | - |
| ABSOLUTE Digimatic для внутренних измерений ABSOLUTE Digimatic для внутренних измерений с губками точечного типа | от 10 до 160 | 0,01 | ±0,05 | - |
| от 20 до 170 | ±0,03 | - | ||
| ABSOLUTE Digimatic для измерения толщины труб | от 0 до 150 | 0,01 | ±0,05 | - |
| П р и м е ч а н и е: * - без учета шага дискретности отсчета (без учета ошибки квантования) | ||||
| Наименование характеристики | Значение |
| Отклонение от плоскостности и прямолинейности измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей (требования к плоскостности относятся только к поверхностям шириной более 4 мм), мм, не более | 0,01 |
| Отклонение от параллельности измерительных поверхностей губок для измерений наружных размеров на 100 мм длины губок*, мм, не более | 0,04 |
| Отклонение от параллельности измерительных поверхностей губок для измерений внутренних размеров на 100 мм длины губок**, мм, не более | 0,1 |
| Отклонение от параллельности губок с кромочными измерительными поверхностями, мм, не более | ОД |
| Расстояние между кромочными измерительными поверхностями губок для внутренних измерений для штангенциркулей***, установленных на размер 10 мм, мм, не более | 10 + <№7 |
| Примечание: *- для штангенциркулей, общий вид которых приведен на рисунках 1, 2, 4, 5, 11, 14, 17, 18, 19, 21, 22, 28, 29 ** - для штангенциркулей, общий вид которых приведен на рисунках 6, 23 *** - для штангенциркулей, общий вид которых приведен на рисунках 1, 2, 4, 5, 14, 18, 19, 21, 22, 29 | |
Таблица 4 - Габаритные размеры и масса штангенциркулей серии 536
| Модификация | Диапазон измерений, мм | Габаритные размеры (ДхШ*В), мм, не более | Масса, кг, не более |
| Нониусные разметочные с твердосплавными губками | от 0 до 150 | 250x25x100 | 0,20 |
| от 0 до 200 | 300x25x100 | 0,20 | |
| от 0 до 300 | 420x25x130 | 0,45 | |
| Нониусные с регулируемой губкой | от 0 до 150 | 250x25x100 | 0,20 |
| от 0 до 200 | 300x25x100 | 0,22 | |
| от 0 до 300 | 450x25x150 | 0,50 |
| Модификация | Диапазон измерений, мм | Габаритные размеры (ДхШ^В), мм, не более | Масса, кг, не более |
| Нониусные с регулируемой губкой для измерения межосевых расстояний | от 10 до 150 | 250x25x100 | 0,20 |
| от 10 до 200 | 300x25x100 | 0,20 | |
| от 10 до 300 | 450x25x150 | 0,40 | |
| Нониусные с поворотной губкой | от 0 до 200 | 300x25x100 | 0,20 |
| Нониусные с точечными губками | от 0 до 150 | 250x25x100 | 0,20 |
| Нониусные с тонкими губками | от 0 до 150 | 250x25x100 | 0,20 |
| от 0 до 200 | 300x25x100 | 0,20 | |
| от 0 до 300 | 450x25x150 | 0,50 | |
| Нониусные для измерения выточек Нониусные для измерения выточек с губками точечного типа | от 0 до 150 | 250x25x100 | 0,20 |
| Нониусные с ножевидными губками | от 10 до 200 | 300x25x100 | 0,30 |
| Нониусные для внутренних измерений Нониусные для внутренних измерений с губками точечного типа | от 10 до 150 | 250x25x100 | 0,20 |
| от 20 до 150 | 250x25x100 | 0,20 | |
| от 30 до 300 | 500x30x120 | 0,40 | |
| от 70 до 450 | 700x30x170 | 1,30 | |
| от 70 до 600 | 800x35x170 | 1,50 | |
| Нониусные для измерения толщины труб | от 0 до 150 | 250x25x100 | 0,20 |
| Нониусные с губками крючкового типа | от 0 до 200 | 350x30x50 | 0,20 |
| от 0 до 200 | 350x30x50 | 0,25 |
Таблица 5 - Габаритные размеры и масса штангенциркулей серии 573
| Модификация | Диапазон измерений, мм | Габаритные размеры (ДxШxВ), мм, не более | Масса, кг, не более |
| ABSOLUTE Digimatic с постоянным измерительным усилием | от 0 до 180 | 300x50x70 | 0,30 |
| ABSOLUTE Digimatic с установкой поля допуска | от 0 до 100 | 250x50x100 | 0,30 |
| от 0 до 150 | 300x50x110 | 0,30 |
| Модификация | Диапазон измерений, мм | Габаритные размеры (ДxШxВ), мм, не более | Масса, кг, не более |
| ABSOLUTE Digimatic разметочные с твердосплавными губками | от 0 до 150 | 250x50x100 | 0,20 |
| от 0 до 200 | 300x50x100 | 0,20 | |
| от 0 до 300 | 420x50x130 | 0,40 | |
| ABSOLUTE Digimatic с регулируемой губкой для измерения межосевых расстояний | от 10 до 160 | 250x50x100 | 0,20 |
| от 10 до 210 | 350x50x100 | 0,20 | |
| от 10 до 310 | 450x50x150 | 0,40 | |
| ABSOLUTE Digimatic с задними центрирующими губками от центра до центра | от 10 до 200 | 300x60x100 | 0,55 |
| от 10 до 300 | 400x60x100 | 0,60 | |
| ABSOLUTE Digimatic с задними центрирующими губками от торца до центра | от 10 до 200 | 300x60x100 | 0,55 |
| от 10 до 300 | 400x60x100 | 0,60 | |
| ABSOLUTE Digimatic с точечными измерительными губками | от 0 до 150 | 250x50x100 | 0,20 |
| ABSOLUTE Digimatic с тонкими губками | от 0 до 150 | 250x50x100 | 0,20 |
| ABSOLUTE Digimatic для измерения выточек ABSOLUTE Digimatic для измерения выточек с губками точечного типа | от 0 до 150 | 250x50x100 | 0,20 |
| ABSOLUTE Digimatic с ножевидными губками | от 10 до 200 | 300x50x100 | 0,30 |
| ABSOLUTE Digimatic для внутренних измерений ABSOLUTE Digimatic для внутренних измерений с губками точечного типа | от 10 до 160 | 250x50x100 | 0,20 |
| от 20 до 170 | 300x50x100 | 0,20 | |
| ABSOLUTE Digimatic для измерения толщины труб | от 0 до 150 | 250x50x100 | 0,20 |
| ABSOLUTE Digimatic с регулируемой губкой | от 0 до 150 | 300x50x100 | 0,20 |
| от 0 до 200 | 350x50x100 | 0,20 | |
| от 0 до 300 | 490x50x150 | 0,40 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 40 до 80 |
наносят на титульный лист паспорта штангенциркуля типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | - | 1 шт. |
| Элемент питания (для штангенциркулей серии 573) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт для штангенциркулей серий: 536 | ТТТТТС 01 536ПС | 1 экз. |
| 573 | ТТТТТС 01 573ПС | 1 экз. |
| Методика поверки | МП АПМ 80-18 | 1 экз. |
осуществляется по документу МП АПМ 80-18 «Штангенциркули серий 536, 573. Методика поверки», утвержденному ООО «Автопрогресс-М» 05 марта 2020г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- микроскоп видеоизмерительный ММ320 (рег. № 39844-08);
- пластина плоская стеклянная 2-го класса точности типа ПИ 60 (рег. № 197-70) или плита поверочная, класс точности 1 по ГОСТ 10905-86 (250x250) мм (рег. № 46084-11);
- линейка лекальная типа ЛД, класс точности 1 по ГОСТ 8026-92;
- микрометр МК25, класс точности 2 по ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 Техническая документация Mitutoyo Corporation, Япония
| Зарегистрировано поверок | 2117 |
| Поверителей | 126 |
| Актуальность данных | 17.11.2024 |
