| Номер в госреестре | 79048-20 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС-160 |
| Изготовитель | ООО "ЛукБелОйл", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГС-160 предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Конструктивно резервуары представляют собой горизонтальные стальные сосуды со сферическими днищами. Резервуары установлены на двух металлических опорах, оборудованы технологическими люками для установки запорной арматуры, оснащены дыхательными клапанами, средствами измерений уровня топлива.
Резервуары горизонтальные стальные расположены на площадке ООО «ЛукБелОйл» Саратовская область, Ровенский район, СП «Кировский». (РГС-160 зав. №№5, 6).

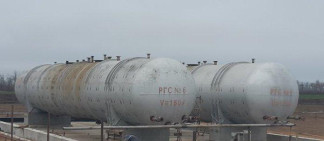

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров горизонтальных стальных РГС-160, не предусмотрено.
отсутствует.
| Наименование характеристики | Значение |
| РГС-160 | |
| Номинальная вместимость, м3 | 160 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ± 0,25 |
| Условия эксплуатации: - температура окружающего среды, °С - атмосферное давление, кПа | от - 40 до + 40 от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные РГС-160 | РГС-160 зав. №№5, 6 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15%;
- эталонный уровнемер, пределы абсолютной погрешности ± 1 мм;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Рекомендация. МИ-02. ЛукБелОйл «Масса нетто нефти. Методика измерений косвенным методом статических измерений в резервуарах горизонтальных стальных вместимостью от 60 м3 до 160 м3». Регистрационный № ФР. 1.29.2016.25268.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГС-160
ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
