| Номер в госреестре | 79051-20 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
РВСП представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей.
РВСП оснащен дыхательными клапанами, замерными люками, люк-лазами, приемораздаточными устройствами, приборами контроля и сигнализации и блочным понтоном.
Резервуар вертикальный стальной цилиндрический РВСП-20000, заводской номер 11, находится на территории АО «Транснефть-Сибирь», Нижневартовское УМН, ЛПДС «Самотлор».

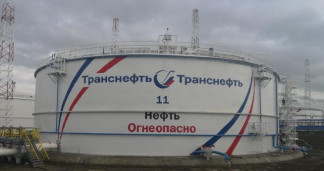

На рисунке 1 представлен общий вид РВСП.
Рисунок 1 - Общий вид РВСП-20000, заводской номер 11
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,1 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | РВСП-20000 зав. № 11 | 1 |
| Паспорт | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5, регистрационный номер 22003-07;
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
- нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
- рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
- штангенциркуль ТТТЦ-Т, регистрационный номер 260-05;
- толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСП-20000
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
