| Номер в госреестре | 79053-20 |
| Наименование СИ | Плотномеры автоматические |
| Обозначение типа СИ | серии DDM |
| Изготовитель | "Rudolph Research Analytical", США |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры автоматические серии DDM (далее - плотномеры) предназначены для измерений плотности жидкости.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки (ячейка), заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в ячейке образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке. Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
Плотномеры состоят из измерительной ячейки, чувствительного элемента, электронного блока, электронного термостата, ультразвукового оптимизатора, сенсорного дисплея. Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления Pt100, также определяется наличие пузырьков в образце при помощи встроенной системы VideoViewTM. Плотномер представляет собой настольный прибор с полным циклом измерения введенного из шприца образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворителями ячейки после измерений. Плотномер имеет возможность подключения к интернету и локальной сети.
Плотномеры автоматические серии DDM выпускаются в следующих модификациях -DDM 2909, DDM 2910, DDM 2911, DDM 2911 Plus, которые отличаются основными метрологическими характеристиками.

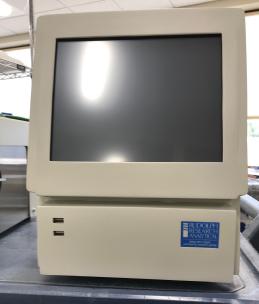

Общий вид плотномеров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Плотномер функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, хранения, представления измерительной информации. Может быть подключен модуль программы 21 CFR.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RudolphPCInterface |
| Номер версии (идентификационный номер) ПО, не ниже | 2.6.4.9 |
| Цифровой идентификатор ПО | 74852756bld4cb3efab04 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
| Контрольная сумма для версии ПО, указанной в таблице | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификации | DDM 2909 | DDM 2910 | DDM 2911 | DDM 2911 Plus |
| Диапазон показаний плотности, г/см3 | от 0 до 3,0 | |||
| Диапазон измерений плотности жидкости, г/см3 | от 0,65 до 2,0 | |||
| Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 | ±0,0002 | ±0,0001 | ±0,00005 | ±0,00004 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификации | DDM 2909 | DDM 2910 DDM 2911 DDM 2911 Plus |
| Диапазон воспроизведения температуры, °С | от +15 до +40 | от 0 до +95 |
| Объем образца для анализа, мл, не более | 1 | |
| Дисплей | диагональ 10,4 дюймов, разрешение 800х600, цветной, плоский, химически стойкий, сенсорный экран | |
| Интерфейсы | 3-USB, 2-RS323, 1-порт Ethernet, возможность подключения клавиатуры, мыши, сканера штрихкодов | 5-USB, 2-RS323, 2- порт Ethernet, возможность подключения клавиатуры, мыши, сканера штрихкодов |
| Встроенная память, Гбайт | 2 | 32 |
| Наименование характеристики | Значение |
| Модификации | DDM 2909 DDM 2910 DDM 2911 DDM 2911 Plus |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 85 до 260 от 48 до 62 |
| Потребляемая мощность, В А, не более | 200 |
| Габаритные размеры (ШхДхВ), мм, не более | 300x466x353 |
| Масса, кг, не более | 23 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, - атмосферное давление, кПа | от +15 до +35 от 20 до 80 (без конденсата) от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 16000 |
наносится на титульный лист Руководства по эксплуатации и на переднюю панель прибора в виде наклейки.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плотномер автоматический серии DDM | DDM 2909, DDM 2910, DDM 2911, DDM 2910 Plus | 1 шт. |
| Комплект ЗИП | - | 1 комп |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2302-0124-2019 | 1 экз. |
осуществляется по документу МП 2302-0124-2019 «ГСИ. Плотномеры автоматические серии DDM. Методика поверки», утверждённому ФГУП «ВНИИМ им Д. И. Менделеева» 07 ноября 2019 г.
Основные средства поверки:
- стандартные образцы плотности жидкости ГСО 8579-2004 (РЭП-1), ГСО 8583-2004 (РЭП-5), ГСО 8106-2002 (РЭП-12), с погрешностью 0,05 кг/м3;
- рабочий эталон в соответствии с Государственной поверочной схемой, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 - установка гидростатического взвешивания, диапазон плотности от 650 до 2000 кг/м , пределы абсолютной погрешности 8,010-3 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 111 |
| Поверителей | 16 |
| Актуальность данных | 05.12.2024 |
