| Номер в госреестре | 79057-20 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | 2600Т мод. 267CR |
| Изготовитель | "ABB Automation Products GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные 2600Т модификации 267CR (далее -преобразователи) предназначены для непрерывных измерений давления (абсолютного и разности давлений) и преобразования измеренного значения в цифровой код для отображения на дисплее и формирования цифрового выходного сигнала.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительных элементов, расположенных в сенсорном модуле. Под воздействием измеряемого давления чувствительные элементы преобразователя деформируются, при этом возникают электрические сигналы пропорциональные давлению (пьезоэффект), которые подаются в блок вторичной электроники, где происходит преобразование в значение измеряемого давления (абсолютного и разности давлений).
Преобразователи состоят из блока вторичной электроники и сенсорного модуля, с подключенными к нему через капиллярные трубки двумя выносными мембранами.
Сенсорный модуль преобразователя имеет двухкамерную (плюсовая и минусовая камеры) конструкцию. Измеряемое давление, воздействующее на выносную мембрану, обозначенную знаком «+», через капиллярную трубку передается в плюсовую камеру, где вызывает деформацию чувствительного элемента абсолютного давления. Точно так же измеряемое давление, воздействующее на выносную мембрану, обозначенную знаком «-», передается в минусовую камеру. В случае разности давлений в плюсовой и минусовой камерах происходит деформация чувствительного элемента разности давлений.
Блок вторичной электроники имеет два герметично изолированных отсека, в одном из которых располагается клеммный блок, а в другом - платы вторичной электроники и жидкокристаллический дисплей. Вторичная электроника осуществляет обработку электрических сигналов, поступающих от чувствительных элементов (абсолютного давления и разности давления) находящихся в сенсорном модуле, с последующим их преобразованием в значение абсолютного давления и разности давлений для отображения на дисплее и формирования цифрового выходного сигнала. В конструкции корпуса блока вторичной электроники предусмотрены два резьбовых отверстия под кабельные вводы в клеммный блок, которые закрываются резьбовыми заглушками.

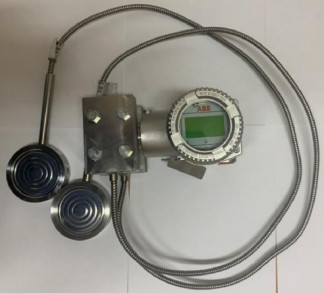

Фотография общего вида преобразователей приведена на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память при изготовлении.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 267 (5) |
| Номер версии (идентификационный номер) ПО | не ниже 7.1.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений, кПа - абсолютного давления - разности давлений | от 0 до 41000 от 0 до 500 |
| 1 | 2 |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений, % - абсолютного давления - разности давлений | ±0,1 ±0,075 |
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, % на каждые 20 °С - абсолютного давления - разности давлений | ±0,16 ±0,06 |
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения статического давления, % на каждые 10 МПа - разности давлений | ±0,063 |
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения напряжения питания от нормальных условий в диапазоне рабочих условий, % на каждый В | ±0,001 |
| Нормальные условия измерений: - напряжение питания (постоянный ток), В - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 23,5 до 24,5 от +21 до +25 от 30 до 80 от 95 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации - напряжение питания (постоянный ток), В - температура измеряемой среды1), °С - температура окружающей среды2), °С - относительная влажность, % - атмосферное давление, кПа | от 10,5 до 30 от -50 до +125 от -40 до +75 до 95 от 84 до 106,7 |
| Выходной сигнал | MODBUS RS485 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 138x184x90 |
| Масса, кг, не более | 6,9 |
| 1) Нейтральные и агрессивные жидкости, газы и пар. 2) Работоспособность дисплея обеспечивается в диапазоне от -20 до +70 °С. | |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления | 267CR | 1 шт. |
| Паспорт | АВВ.00.00.00.000ПС | 1 экз. |
| Методика поверки | АВВ.00.00.00.000И1 | 1 экз. |
осуществляется по документу АВВ.00.00.00.000И1 «ГСИ. Преобразователи давления измерительные 2600Т модификации 267CR. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 26 марта 2020 г.
Основные средства поверки:
- калибратор давления СРС6050 (регистрационный №70999-18);
- калибратор давления CPG2500 (регистрационный №54615-13);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
Государственная поверочная схема для средств измерений абсолютного давления
1 7
в диапазоне 110 - 110 Па, утвержденная Приказом Росстандарта от 06.12.2019 г. № 2900
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Техническая документация изготовителя
| Зарегистрировано поверок | 21 |
| Поверителей | 3 |
| Актуальность данных | 15.09.2024 |
