| Номер в госреестре | 79064-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-10000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 10000 м3.
Принцип действия резервуара стального вертикального цилиндрического РВС-10000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и сферической крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВС-10000 с заводским номером 547 расположен по адресу: 109429, г. Москва, Капотня 2-й квартал, д.1, корпус 3, АО «Газпромнефть-МНПЗ».

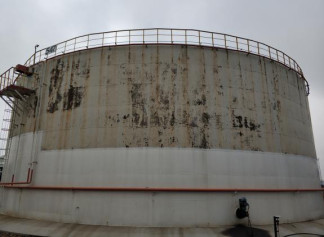

Общий вид резервуара стального вертикального цилиндрического РВС-10000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от - 50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-03);
- штангенциркуль ТТТЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-10000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
