| Номер в госреестре | 79077-20 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | TOPCON Hiper VR, SOKKIA GRX3 |
| Изготовитель | ООО "НПП Измерительные электронные приборы", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3 (далее -аппаратура) предназначена для определения координат и измерений длин базисов.
Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
В верхней части аппаратуры размещены антенны глобальной навигационной спутниковой системы (ГНСС) и Bluetooth. Нижняя часть аппаратуры выполнена из магниевого сплава и содержит индикаторную панель.
Индикаторная панель позволяет наблюдать за состоянием работы приемника.
Слот SIM-карты расположен слева от индикаторной панели.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК), мобильных устройств на базе различных операционных систем, с подключением к аппаратуре по кабелю, или Bluetooth. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура отслеживает следующие сигналы:
- GPS: L1 C/A, L1C, L1P(Y), L2P(Y), L2C, L5;
- ГЛОНАСС: L1 C/A, L1P, L2C/A, L2P, L3C;
- Galileo: E1, E5a, E5b, E5AltBOC;
- Beidou B1, B2;
- IRNSS: SPS-L5;
- SBAS: WAAS/EGNOS/MSAS/;
- QZSS: L1C/A, L1C, L2C, L5;
- L-Band: 1525-1560 MHz.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Аппаратура геодезическая спутниковая TOPCON Hiper VR и SOKKIA GRX3 выпускается в двух модификациях: Hiper VR и GRX3. Модификации отличаются дизайном, маркировкой и встроенным микропрограммным обеспечением.
Маркировка аппаратуры содержит:
- товарный знак (надпись «TOPCON» для модификации Hiper VR; надпись «SOKKIA» для модификации GRX3);
- наименование модификации;
- серийный номер;
- год производства;
- информацию о порядке утилизации в виде специального знака;
- информацию о наличии источника радиоволн;
- значение основных параметров питания.

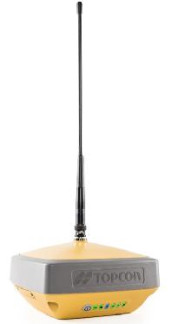

Общий вид аппаратуры представлен на рисунках 1 - 4.
JL
Аппаратура геодезическая спутниковая TOPCON Hiper VR имеет встроенное микропрограммное обеспечение «Hiper VR_Firmware», аппаратура геодезическая спутниковая SOKKIA GRX3 имеет встроенное микропрограммное обеспечение «GRX3_Firmware». Для взаимодействия узлов аппаратуры, настройки и управления рабочим процессом, хранения и передачи результатов измерений, а также постобработки измеренных данных используется программное обеспечение (далее - ПО) «MAGNET Tools», устанавливаемое на ПК, и ПО контроллера «MAGNET Field», «MAGNET Construct», «Topcon Receiver Utility», «Sokkia Receiver Utility», «GeoPro Field».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | Hiper VR Firmware | GRX3 Firmware | MAGNET Tools | MAGNET Field | MAGNET Construct | Topcon Receiver Utility | Sokkia Receiver Utility | GeoPro Field |
| Номер версии (идентификационный номер ПО), не ниже | 5.3 | 5.3 | 5 | 5 | 3 | 3.4 | 3.4 | 3 |
| Цифровой идентификатор ПО | 26C28264 | 26C28264 | B0B67D1E | A0D3EAC1 | E4569143 | 80E02A10 | 80E02A10 | 1918F92 4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |||||||
Метрологические характеристики
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности | |
| измерений длины базиса (при доверительной | |
| вероятности 0,95) в режиме | |
| - «Статика» и «Быстрая статика», мм: | ±2-(3,0+0,4-10-6-D) |
| - в плане | |
| - по высоте | ±2-(5,0+0,5-10-6-d) |
| - «Кинематика» и «Кинематика в реальном времени | |
| (RTK)» | ±2-(5,0+0,5-10-6-D) |
| - в плане | |
| - по высоте | ±2-(10,0+0,8-10-6-D) |
| - «Дифференциальные кодовые измерения (DGPS)», мм: | |
| - в плане | |
| - по высоте | ±2-250 ±2-500, где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность | |
| измерений длины базиса в режиме | |
| - «Статика» и «Быстрая статика», мм: | |
| - в плане | 3,0+0,4-10-6-D |
| - по высоте | 5,0+0,5-10-6-D |
| - «Кинематика» и «Кинематика в реальном времени | |
| (RTK)» | |
| - в плане | 5,0+0,5-10-6-D |
| - по высоте | 10,0+0,8-10-6-D |
| - «Дифференциальные кодовые измерения (DGPS)», мм: | |
| - в плане | |
| - по высоте | 250 500, где D - измеряемое расстояние в мм |
| Наименование характеристики | Значение |
| Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане | ±2400 |
| - по высоте | ±3600 |
| Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане | 1200 |
| - по высоте | 1800 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Тип антенны | Встроенная |
| Режимы измерений | «Автономный», «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)». |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Напряжение источника питания постоянного тока, В: | от 9 до 27 |
| Габаритные размеры (ДхШхВ), мм, не более | 149x149x95 |
| Масса, кг, не более | 1,15 |
наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. (экз.) |
| Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя) | - | 1 |
| Адаптер питания | - | 1 |
| Кабель Micro - USB | - | 1 |
| Справочная карточка | - | 1 |
| Антенна 4G | - | 1 |
| Кабель питания | - | 1 |
| Сетевой кабель | - | 1 |
| Кабель последовательного порта | - | 1 |
| Гарантийный талон | - | 1 |
| Кабель внешней антенны | - | по заказу |
| Адаптеры для вехи | - | по заказу |
| Трегер с адаптером | - | по заказу |
| Контроллер с креплением | - | по заказу |
| Веха | - | по заказу |
| Наименование | Обозначение | Количество, шт. (экз.) |
| Призма | - | по заказу |
| Штатив | - | по заказу |
| Рулетка | - | по заказу |
| Адаптер призмы | - | по заказу |
| Методика поверки | МП АПМ 01-20 | 1 |
| Руководство по эксплуатации | - | 1 |
осуществляется по документу МП АПМ 01-20 «Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3. Методика поверки», утверждённому ООО «Автопрогресс-М» 22.01.2020 г.
Основные средства поверки:
- рабочий эталон 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831 - фазовый светодальномер (тахеометр);
- имитатор сигналов СН-3803М (рег. № 54309-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
ТУ 26.51.20-006-49876666-2019 Аппаратура геодезическая спутниковая TOPCON Hiper HR, TOPCON Hiper VR, SOKKIA GCX3, SOKKIA GRX3. Групповые технические услолвия
