| Номер в госреестре | 79080-20 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | Werka |
| Изготовитель | "Werka Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы Werka (далее по тексту штангенрейсмасы) предназначены для измерений линейных размеров, а также для проведения разметочных работ.
Принцип действия штангенрейсмасов - механический. Отсчет размеров в зависимости от модификации производится:
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы изготавливаются следующих исполнений:
- с отсчетом по нониусу;
- с отсчетом по круговой шкале;
- с цифровым отсчетным устройством;
Штангенрейсмасы с отсчетом по нониусу состоят из основания, штанги с рамкой, несущей нониусную шкалу, устройства микрометрической подачи, измерительной ножки. Рамка свободно перемещается по штанге. Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.
Штангенрейсмасы с отсчетом по круговой шкале имеют штангу с двойной направляющей. Для вывода полного количества миллиметров штангенрейсмас имеет два механических счетчика с индикацией данных по часовой стрелке и против нее. Вращающаяся круговая шкала позволяет устанавливать показания на ноль в любом месте диапазона измерений.
Штангенрейсмасы с цифровым отсчетным устройством состоят из основания, на котором закреплена штанга с установленным на ней рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, встроенного источника питания.
UtfJ worlfs
Логотип или vv^i ■%« наносится на паспорт штангенрейсмасов
типографским методом, на штангенрейсмас, и на футляр краской или методом лазерной маркировки.
э!
-
+4*. '

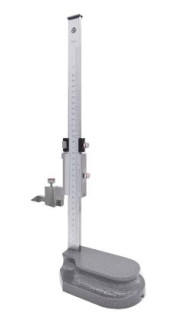

Рисунок 1 - Общий вид штангенрейсмасов с отсчетом по нониусу
Рисунок 3 - Общий вид штангенрейсмасов с цифровым отсчетным устройством
отсутствует.
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, пределы допускаемой абсолютной погрешности_
| Исполнение | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Цена деления круговой шкалы, мм | Шаг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности, мм |
| С отсчетом по нониусу | от 0 до 250 | 0,05 | - | - | ±0,05 |
| от 0 до 300 | 0,05 | - | - | ±0,06 | |
| от 0 до 500 | 0,05 | - | - | ±0,07 | |
| от 0 до 630 | 0,05 | - | - | ±0,10 | |
| С отсчетом по круговой шкале | от 0 до 300 | - | 0,01 | - | ±0,04 |
| от 0 до 600 | - | 0,01 | - | ±0,07 | |
| С цифровым отсчетным устройством | от 0 до 300 | - | - | 0,01 | ±0,04 |
| от 0 до 500 | - | - | 0,01 | ±0,05 | |
| от 0 до 1000 | - | - | 0,01 | ±0,07 |
| Исполнение | Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| С отсчетом по нониусу | от 0 до 250 | 205 | 90 | 400 | 2,5 |
| от 0 до 300 | 205 | 90 | 450 | 2,7 | |
| от 0 до 500 | 295 | 120 | 690 | 3,0 | |
| от 0 до 630 | 295 | 120 | 820 | 3,5 | |
| С отсчетом по круговой шкале | от 0 до 300 | 137 | 90 | 480 | 4,0 |
| от 0 до 600 | 180 | 120 | 815 | 8,0 | |
| С цифровым отсчетным устройством | от 0 до 300 | 137 | 90 | 470 | 2,0 |
| от 0 до 500 | 180 | 120 | 820 | 3,7 | |
| от 0 до 1000 | 250 | 150 | 1282 | 12,5 | |
Таблица 3 -Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность, %, не более | От +15 до +25 80 |
| Средний срок службы, лет | 5 |
наносится на футляр штангенрейсмасов методом наклейки и на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенрейсмас | - | 1 шт. |
| Элемент питания для штангенрейсмасов с цифровым отсчетным устройством | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт для штангенрейсмасов: - с отсчетом по нониусу - с отсчетом по круговой шкале - с цифровым отсчетным устройством | ШР.01.001.ПС ШРК.01.001.ПС ШРЦ.01.001.ПС | 1 экз. |
| Методика поверки | МП 203-22-2020 | 1 экз. |
осуществляется по документу МП 203-22-2020 «Штангенрейсмасы Werka. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 мая 2020 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г (меры длины концевые плоскопараллельные);
- плита 3-0-400х400 ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г. Техническая документация изготовителя
