| Номер в госреестре | 79083-20 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | Trusted 8000 |
| Изготовитель | "Rockwell Automation Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые Тrusted 8000 (далее - контроллеры) предназначены для измерений силы постоянного тока и преобразований измеренных значений в цифровые коды для последующей обработки и передачи по каналам связи, а также для преобразований дискретных сигналов (кодов) в аналоговые выходные сигналы силы постоянного тока.
Принцип действия контроллеров заключается в преобразовании аналоговых сигналов силы постоянного тока, поступающих от различных первичных преобразователей, в цифровой код при помощи аналого-цифрового преобразователя, а также в преобразовании цифрового кода в аналоговые сигналы силы постоянного тока при помощи цифро-аналогового преобразователя.
Контроллеры являются проектно-компонуемыми изделиями и имеют модульную архитектуру.
Конструктивно контроллеры состоят из набора функциональных модулей, объединенных общими шинами питания и передачи данных. Функциональные модули размещаются в шкафу общепромышленного исполнения.
В зависимости от заказа контроллеры комбинируются из следующих взаимодействующих между собой модулей:
- модули питания;
- модули распределения питания;
- модули процессора;
- модули интерфейса расширения;
- модули интерфейса связи;
- модули, предназначенные для связи модулей ввода/вывода и первичных датчиков (T8850C, Т8830С);
- модули ввода Т8431С и модули вывода Т8480С, осуществляющие прием, аналогоцифровое и цифро-аналоговое преобразование сигналов, первичную обработку информации и формирование дискретных выходных сигналов.
Общий вид контроллеров представлен на рисунке 1.
| |-г ~' | |
| 1 | |
| #>ф|1ИГ | , \ | |
| j ; 1 | |
| | $ 'Я !.«.*' ; | |
| 1 ij- | 1 |
| < * | |
| 1 t | •/ 1 |
| * н | |
| -1 | . 1 |
| id 1 | . и |
| II L; | 4 |
| Г7 | • * |
| II | |
| h | ZT "S |
| а ■ | U S |
| в • | & S |
| V | а .Ё |
| в | i С |
| П L | и Cl |
| ij | |
| # | |
| - | ’} |
| ij | >1 * |
| О | |
| j | M |
| 1 | * |
| ГЬ_. | |
i' snunv
w пунтн-
II .. . » ^ и ч j W -91] , rs Ы U
H • .. л 3
« . . и F

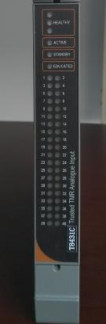

а) модуль ввода Т8431С из состава _контроллеров_ б) модуль вывода Т8480С из состава _контроллеров_
TM31C!
Tnutfit ТЩ Aiulogu* Input И Chirtful
| № | Ml | | sw tent | 43 | ■dEP I □ |
| Ttiied | OA | №0 | TBU 1CRHH.11 | |
| IIIIIIH | llll | Hi | ||
"I fiitt-1:
I W44J1 |pf>4.r
B’JIY*
№
WVTn-et
FiAeRalrTa frfA |
в) модуль ввода Т8431С из состава контроллеров
Рисунок 1 - Общий вид контроллеров Пломбирование контроллеров не предусмотрено.
Контроллеры имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора, предназначенная для диагностики, настройки, сбора, обработки и передачи измерительной информации. Характеристики контроллеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) модулей из состава контроллеров предприятием-изготовителем и не может быть изменена пользователем. Идентификационные данные встроенного ПО приведены в таблице 1.
Уровень защиты встроенного ПО контроллеров от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
К внешнему программному обеспечению, не влияющему на метрологические характеристики, относится следующее программное обеспечение: Trusted Toolset Suite, Trusted Process Control Algorithm Software Package, Trusted SOE & Process Historian Software Package, Trusted OPC Server Package Service.
Внешнее ПО Trusted Toolset Suite предназначено для настройки рабочих параметров в контроллере, ПО Trusted Process Control Algorithm Software Package предназначено для обработки параметров. Внешнее ПО Trusted SOE & Process Historian Software Package используется для создания журнала событий (с отметкой времени всех неисправностей, отключений, выходных действий) ПО позволяет собирать соответствующие данные с контроллеров через модуль интерфейса связи. Внешнее ПО Trusted OPC Server Package Service обеспечивает обмен данными (запись и чтение) между клиентской программой и контроллерами.
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - Т8431С - Т8480С | Т8431С Trusted TMR Analogue Input Т8431С Trusted TMR Analogue Output |
| Номер версии (идентификационный номер ПО) | не ниже 1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО), не ниже | Цифровой идентификатор ПО |
| Trusted Toolset Suite | 1.00.00 | - |
| Trusted Process Control Algorithm Software Package | 1.00.00 | - |
| Trusted SOE & Process Historian Software Package | 1.00.00 | - |
| Trusted OPC Server Package Service | 1.00.00 | - |
Таблица 3 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| модуль ввода Т8431С | |
| Диапазон преобразований входного сигнала силы постоянного тока, мА | от 4 до 20 |
| Разрядность цифрового сигнала на выходе, бит | 12 |
| Количество каналов ввода | 40 |
| Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований входного сигнала силы постоянного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной к диапазону преобразований погрешности преобразований входного сигнала силы постоянного тока, вызванной изменением температуры окружающего воздуха на каждый 1 °С, млн-1 | ±50 |
| Наименование характеристики | Значение |
| модуль вывода Т8480С | |
| Диапазон преобразований выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Разрядность цифрового сигнала на входе, бит | 12 |
| Количество каналов вывода | 40 |
| Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований выходного сигнала силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной к диапазону преобразований погрешности преобразований выходного сигнала силы постоянного тока, вызванной изменением температуры в пределах рабочих условий измерений, % | ±0,2 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, ° С - относительная влажность воздуха, % | от +20 до +30 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, ° С - относительная влажность воздуха без конденсации, % | от 0 до +60 от 5 до 95 |
| Напряжение питания постоянного тока, В | от 21 до 24 |
| Масса, кг, не более: - модуля ввода Т8431С, модуля вывода Т8480С - модуля T8830C - модуля T8850C | 1,13 0,9 0,7 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - модуля ввода Т8431С, модуля вывода Т8480С - модулей T8830C, T8850C | 241x300x300 335x111x51 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 15 |
наносится на корпус контроллеров при помощи наклейки или другим способом, не ухудшающим качеств, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллер программируемый Тrusted 8000* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| CD-диск с ПО | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-087-20 | 1 экз. |
| * в соответствии с заказом | ||
осуществляется по документу ИЦРМ-МП-087-20 «Контроллеры программируемые Trusted 8000. Методика поверки», утвержденному ООО «ИЦРМ» 16.01.2020 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
