| Номер в госреестре | 79084-20 |
| Наименование СИ | Метеостанции автоматические |
| Обозначение типа СИ | AWS310-SITE |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метеостанции автоматические AWS310-SITE (далее - метеостанции AWS310-SITE) предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры и относительной влажности воздуха, высоты облаков, метеорологической оптической дальности (далее - МОД), атмосферного давления, количества осадков, температуры почвы, состояния дорожного полотна, энергетической освещенности.
Принцип действия метеостанций AWS310-SITE основан на измерении метеорологических параметров первичными измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.
Принцип действия первичных измерительных преобразователей:
-при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-при измерении температуры почвы основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-при измерении атмосферного давления основан на изменении емкости конденсатора в зависимости от изменения атмосферного давления;
-при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала с чувствительным элементом, измерении скорости его вращения с помощью оптрона или ультразвуковым преобразователем;
-при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота или ультразвуковым преобразователем;
-при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);
-при измерении высоты облаков основан на измерении времени необходимого для прохождения импульса света до отражающей или рассеивающей среды;
-при измерении метеорологической оптической дальности (далее - МОД) основаны на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (импульсный фотометрический преобразователь);
-при измерении энергетической освещенности основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.
Конструктивно метеостанции AWS310-SITE выполнены по модульному принципу и состоят из центрального устройства, измерительных каналов, вспомогательных и связующих компонентов. Центральное устройство представляет собой ПЭВМ с автономным программным обеспечением (ПО «AviMet») и коммуникационного оборудования. Компоненты центрального устройства установлены и размещены в помещении служб метеорологического обеспечения. С помощью линий связи к центральному устройству подключаются измерительные преобразователи образуя измерительные каналы (далее - ИК). Измерительные преобразователи, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименование измерительных преобразователей приведен в таблице 1.
Таблица 1 - наименование измерительных преобразователей метеостанции AWS310-SITE
| Наименование измерительного канала | Наименование измерительного преобразователя |
| Канал измерений относительной влажности и температуры воздуха | HMP155 |
| Канал измерений температуры почвы | QMT107, QMT110, |
| Канал измерений скорости и направления воздушного потока | WAV151, WAV252, WAA151, WAA252 WMT700 |
| Канал измерений атмосферного давления | РТВ330 |
| Канал измерений высоты нижней границы облаков | CL31 |
| Канал измерений состояния поверхности дорожного полотна (автономные блоки) | DRS511 |
| Канал измерений метеорологической оптической дальности | LT31, FS11, FS11P, PWD22, PWD52 |
| Канал измерений количества осадков | OTT Pluvio2, RG13, RG13 |
| Канал измерений энергетической освещенности | SMP3, SMP6, SMP10 |
| Канал преобразования сигналов | QML201 |
Метеостанции AWS310-SITE выпускаются с различным количеством ИК. Количество ИК конкретной метеостанции AWS310-SITE указывается в ее формуляре.
Метеостанции AWS310-SITE работают круглосуточно, имеют последовательный интерфейс передачи данных RS-232, RS-485.

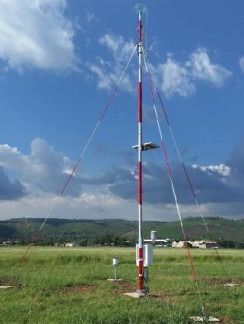

Общий вид метеостанций AWS310-SITE представлен на рисунке 1.
Пломбировка не предусмотрена, для защиты метеостанций AWS310-SITE от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.
Метеостанции AWS310-SITE имеют программное обеспечение состоящие из встроенного ПО «QML» и внешнего ПО «AviMet».
Встроенное ПО «QML» установлено в центральной системе и обеспечивает сбор, обработку, анализ, отображение. Внешнее ПО «AviMet» обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров таких как точка росы, боковая скорость ветра, тенденция атмосферного давления и др., создание и передачу метеорологических сообщений, самопроверку систем.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vaisala AviMet.exe («AviMet») |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Идентификационное наименование ПО | Bin.mot («QML») |
| Номер версии (идентификационный номер) ПО | не ниже 6.04 |
Таблица 3 - Метрологические характеристики
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК атмосферного давления | РТВ330 | Диапазон измерений атмосферного давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,3 | ||
| ИК температуры воздуха | HMP155 | Диапазон измерений температуры воздуха, °С | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений, °С: - в диапазоне св. -30 до +50 °С включ. - в диапазоне от -60 до -30 °С включ. - в диапазоне св. +50 до +60 °С | ±0,2 ±0,4 ±0,4 | ||
| ИК температуры почвы | QMT107, QMT110 | Диапазон измерений температуры почвы, °С | от -50 до +80 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±(0,1+0,005|t|)* | ||
| ИК относительной влажности воздуха | HMP155 | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений, %: - в диапазоне от 0 до 90 % включ. - в диапазоне св. 90 до 100 % | ±3 ±4 |
| Наименование измерительног о канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК скорости воздушного потока | WAA151, WAA252, WMT700 | Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,5 до 5 м/с, включ.; -в диапазоне св. 5 до 60 м/с | ±0,5 ±(0,3+0,04V)* | ||
| ИК направления воздушного потока | WAV151, WAV252, WMT700 | Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений | ±3° | ||
| ИК высоты облаков | CL31 | Диапазон измерений высоты облаков, м (1) Диапазон измерений высоты облаков, м (2) | от 10 до 3000 от 10 до 7600 |
| Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 10 до 100 м включ. -относительно в диапазоне св. 100 до 3000 (7600) м, % | ±10 ±10 | ||
| ИК метеорологиче ской оптической дальности | LT31 | Диапазон измерений метеорологической оптической дальности, м | от 10 до 10000 |
| Пределы допускаемой относительной погрешности измерений, %: - в диапазоне от 10 до 2000 м включ. - в диапазоне св. 2000 до 4500 м включ. - в диапазоне св. 4500 до 6500 м включ. - в диапазоне св. 6500 до 10000 м | ±5 ± 10 ± 15 ± 20 | ||
| ИК метеорологиче ской оптической дальности | FS11, FS11P PWD22, PWD52 | Диапазон измерений метеорологической оптической дальности, м | от 10 до 20000 |
| Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ. -в диапазоне св. 10000 до 20000 м | ±10 ±20 | ||
| ИК количества осадков | RG13, RG13H, | Диапазон измерений количества осадков, мм | от 0,2 до 200 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(0,2+0,05-М)* | ||
| Pluvio2 | Диапазон измерений количества осадков, мм | от 0,2 до 1500 | |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(1+0,01М)* |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК | SMP3, SMP6, SMP10 | Диапазон измерений энергетической освещенности, вт/м2 | от 400 до 1600 |
| энергетической освещенности | Пределы допускаемой относительной погрешности измерений, % | ±11 | |
| Метрологические характеристики DRS511 | |||
| Диапазон измерений температуры поверхности дорожного полотна, °С | от -40 до +60 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С | ±0,5 | ||
| Диапазон измерений температуры грунта, °С | от -40 до +60 | ||
| ИК состояния | Пределы допускаемой абсолютной погрешности измерений температуры грунта, °С | ±0,5 | |
| поверхности дорожного полотна | DRS511 | Диапазон измерений толщины слоя, мм: -воды -снега -льда | от 1 до 10 от 1 до 20 от 1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя, мм: -воды -снега -льда | ±0,5 ±0,5 ±0,5 | ||
| *t -измеренное значение температуры, °С; V-измеренное значение скорости воздушного потока, м/с; М-измеренное значение количества осадков, мм. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний расстояний до грозовых явлений, м | от 1000 до 50000 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220±22 50 |
| Потребляемая мощность, В • А, не более | 2500 |
| Интерфейсы связи | RS-232, RS-485, Ethernet |
| Наименование характеристики | Значение |
| Габаритные размеры центрального устройства, мм, не более: - высота - ширина - длина | 600 700 600 |
| Масса центрального устройства, кг, не более | 55 |
| Условия эксплуатации частей, размещенных в помещении: -температура воздуха, °С -относительная влажность воздуха, % -атмосферное давление, гПа | от +10 до +40 от 0 до 100 от 600 до 1100 |
| Условия эксплуатации измерительных каналов и оборудования, размещаемого на открытом воздухе: -температура воздуха, °С -относительная влажность воздуха, % -атмосферное давление, гПа -скорость воздушного потока, м/с | от -60 до +60 от 0 до 100 от 600 до 1100 до 60 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет | 10 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист формуляра.
Таблица 5 - Комплектность метеостанций автоматических AWS310-SITE
| Наименование | Обозначение | Количество |
| Метеостанция автоматическая* | AWS310-SITE | 1 шт. |
| Формуляр | - | 1 экз. |
| Методика поверки | 2540-0068-2020 | 1 экз. |
| *Примечание: Комплектность метеостанции в соответствии с заказом. | ||
осуществляется по документу МП 2540-0068-2020 «ГСИ. Метеостанции автоматические AWS310-SITE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.02.2020 года.
Основные средства поверки:
Рабочий эталон (аэродинамическая измерительная установка) в соответствии с Государственной поверочной схемой для средств измерений скорости воздушного потока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии №2815 от 25.11.2019.
Гири с номинальной массой: 1 г, 20 г, 40 г, 100 г, 1 кг, 5 кг, 10 кг, 15 кг, 30 кг, класс точности F2 по ГОСТ OIML R 111-1-2009.
Штангенциркуль ТТТЦ, регистрационный № 52058-12.
Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И. Менделеева», для средств измерений в метеорологической оптической дальности в диапазоне от 10 до 50000 м, относительная погрешность ±5 %.
Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И. Менделеева», для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, абсолютная погрешность ±0,5 м в диапазоне от 10 до 50 м включительно, относительная погрешность ±1 % в диапазоне свыше 50 до 10000 м.
Комплексы поверочные портативные КПП-1, регистрационный № 66485-17.
Комплексы поверочные портативные КПП-2, регистрационный № 66622-17.
Комплексы поверочные портативные КПП-3, регистрационный № 67967-17.
Комплексы поверочные портативные КПП-4, регистрационный № 68664-17.
Комплект нейтральных светофильтров LTOF111, регистрационный № 35706-07
Цилиндры «Klin» 2-го класса точности, регистрационный № 33562-06.
Рабочий эталон 2 разряда по государственной поверочной схеме для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2815 от 29.12.2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ № 2900 от 06.12.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для
1 7
средств измерений абсолютного давления в диапазоне от 1-10" до 1*10 Па»
Приказ № 2815 от 25.11.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ № 980 от 20.08.2015 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении поверочной схемы, в качестве обязательной к применению при проведении испытаний в целях утверждения типа средств измерений длины (приращения координат) и аттестации рабочих эталонов длины»
Приказ № 256 от 07.02.2018 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ № 436 от 19.10.2015 г. Министерства природных ресурсов и экологии «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
