Ваттметры поглощаемой мощности М3-1-1500 Нарцисс, 79085-20

79085-20
Ваттметры поглощаемой мощности М3-1-1500 «Нарцисс» (далее - ваттметры) предназначены для измерений мощности смодулированных ВЧ сигналов и среднего значения мощности модулированных ВЧ сигналов с максимальным уровнем мощности до 0,01 Вт, а при использовании преобразователей масштабных (далее - ПМ) до 1500 Вт в диапазоне частот от 0,3 до 3000 МГц.
Карточка СИ
Номер в госреестре 79085-20
Наименование СИ Ваттметры поглощаемой мощности
Обозначение типа СИ М3-1-1500 Нарцисс
Изготовитель ООО НПО "Радиотехнические системы", г.Челябинск
Год регистрации 2020
Срок свидетельства 01.09.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Ваттметры поглощаемой мощности М3-1-1500 «Нарцисс» (далее - ваттметры) предназначены для измерений мощности смодулированных ВЧ сигналов и среднего значения мощности модулированных ВЧ сигналов с максимальным уровнем мощности до 0,01 Вт, а при использовании преобразователей масштабных (далее - ПМ) до 1500 Вт в диапазоне частот от 0,3 до 3000 МГц.

Описание

Принцип действия ваттметров основан на преобразовании СВЧ мощности на нелинейности вольтамперной характеристики полупроводникового элемента и преобразовании полученного напряжения в цифровой код.

Конструктивно ваттметры состоят из ваттметра поглощаемой мощности (далее - ВПМ) и ПМ. ВПМ выполнен в виде портативного прибора настольного исполнения, на лицевой панели корпуса которого размещаются табло цифрового индикатора и клавиатура. В торцевой части корпуса ВПМ размещается разъем для подключения ПМ, разъем для подключения сетевого адаптера питания и выключатель питания.

ПМ выполнен в виде микрополосковой линии, в которой в качестве поглотителей используются резистивные аттенюаторы. ПМ имеет входной разъем для подключения источников СВЧ мощности и разъем для подключения ВПМ. ПМ и ВПМ соединяются между собой с помощью ВЧ перехода или кабеля.

Ваттметры выпускаются в следующих модификациях М3-1/50, М3-20/50, М3-100/50, М3-500/50, М3-1500/50, которые отличаются друг от друга видом ПМ, диапазонами частот и измеряемой мощности.

Таблица 1 - Состав модификаций

Модификация

ваттметра

Состав модификации

ВПМ

ПМ

М3-1/50

РАПГ.461512.010

Д2-20-1

М3-20/50

РАПГ.461512.010

Д2-40-20

М3-100/50

РАПГ.461512.010

Д2-40-100

М3-500/50

РАПГ.461512.010

Д2-30-500 и Д2-30-2

М3-1500/50

РАПГ.461512.010

Д2-30-2 и Д2-30-1500

Общий вид ВПМ приведен на рисунке 1.

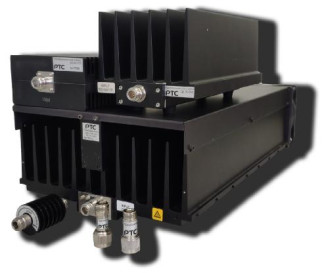

Общий вид ПМ приведен на рисунке 2.

Схема пломбировки ваттметров от несанкционированного доступа представлена на рисунке 1.

Программное обеспечение

Ваттметры имеют встроенное программное обеспечение (далее - ПО), которое выполняет функции выбора режимов работы, выбора конкретных параметров сигналов и вывода измерительной информации на дисплей ВПМ.

Встроенное ПО, реализованное в виде микропроцессорных программ, устанавливается изготовителем в ВПМ и является их неотъемлемой частью и отдельно не функционирует.

Конструкция ВПМ исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО

не ниже Яи.РАПГ.014ХХ.01*

Цифровой идентификатор ПО модификаций:

-    М3-1/50

-    М3-20/50

-    М3-100/50

-    М3-500/50

-    М3-1500/50

F7BED6C4E44516EBDF37E062AB0D9ECA

D9A3B6CB331EE7A745A859AC0B579F0F

9DC5A18C3BCA9F20A5BF84122F76FF3E

32EB867D7197B604A7BC878EB60E3A65

B1544E90DD1C90934658EC9AB30F8F90

Алгоритм вычисления идентификатора ПО

MD5

*

где ХХ - 01 и выше

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон частот ваттметров, МГц:

- М3-1/50

от 0,3 до 3000

- М3-20/50

от 0,3 до 3000

- М3-100/50

от 0,3 до 3000

- М3-500/50

от 0,3 до 2000

- М3-1500/50

от 0,3 до 1400

Диапазон частот ПМ, МГц:

- Д2-20-1

от 0,3 до 3000

- Д2-30-2

от 0,3 до 3000

- Д2-40-20

от 0,3 до 3000

- Д2-40-100

от 0,3 до 3000

- Д2-30-500

от 0,3 до 2000

- Д2-30-1500

от 0,3 до 1400

Диапазон ослабления ПМ, дБ:

- Д2-20-1

от 19 до 21

- Д2-30-2

от 29 до 31

- Д2-40-20

от 39 до 41

- Д2-40-100

от 38 до 42

- Д2-30-500

от 28 до 32

- Д2-30-1500

от 28 до 32

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности ослабления

ПМ, дБ:

- Д2-20-1

±0,043

- Д2-30-2

±0,043

- Д2-40-20

±0,043

- Д2-40-100

±0,043

- Д2-30-500

±0,086

- Д2-30-1500

±0,128

- Д2-30-2 и Д2-30-50

±0,129

- Д2-30-2 и Д2-30-1500

±0,171

Диапазон измерений мощности ваттметров, Вт

от 110-8 до 110-2

Пределы допускаемой относительной погрешности измерений

мощности (50) ваттметров при доверительной вероятности

95 %, без учета погрешности рассогласования, в диапазоне от

110-8 до 110-2 Вт, %

±[5 + d(PI/Px-1)]*

Значение максимальной допустимой мощности (Рмакс) на входе

ПМ, Вт:

- Д2-20-1

1,0

- Д2-30-2

1,5

- Д2-40-20

20,0

- Д2-40-100

100,0

- Д2-30-2 и Д2-30-500

500,0

- Д2-30-2 и Д2-30-1500

1500,0

Пределы допускаемой относительной погрешности измерений

мощности (51) ваттметров при доверительной вероятности

95 %, в режиме работы «ATT ON», без учета погрешности

рассогласования, при работе с ПМ, %:

- М3-1/50

±[6 + ^(Рк/Рх-1)]**

- М3-20/50

±[6 + ^(Рк/Рх-1)]**

- М3-100/50

±[6 + ^(Рк/Рх-1)]**

- М3-500/50

±[8 + ^(Рк/Рх-1)]**

- М3-1500/50

±[9 + ^(Рк/Рх-1)]**

Коэффициент стоячей волны по напряжению (далее - КСВН)

входа ваттметра, не более

1,30

КСВН входа (Input) и выхода (Output) ПМ, не более

1,30

* где d = 0,0001; Рк = 10 мВт; Рх - показания ваттметра, мВт.

** где d = 0,0001; Рк =10 мВт; Рх - показания ваттметра при работе с ПМ в режиме

работы «ATT OFF», мВт

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Время непрерывной работы при средней мощности Рмакс, мин, не более

15

Время установления показаний, с, не более

5

Номинальное значение волнового сопротивления входа

ваттметра, Ом

50

Номинальное значение волнового сопротивления входа и

выхода ПМ, Ом

50

Габаритные размеры ВПМ, мм, не более:

- длина

175

- ширина

95

- высота

30

Габаритные размеры ПМ, мм, не более:

длина

ширина

высота

- Д2-20-1

60

22

22

- Д2-30-2

60

22

22

- Д2-40-20

100

42

42

- Д2-40-100

190

120

65

- Д2-30-500

320

140

130

- Д2-30-1500

520

280

150

Масса ваттметра без принадлежностей, кг, не более

0,500

Масса ПМ без принадлежностей, кг, не более: - Д2-20-1

0,100

- Д2-30-2

0,100

- Д2-40-20

0,300

- Д2-40-100

2,200

- Д2-30-500

3,700

- Д2-30-1500

14,000

Рабочие условия применения:

- температура окружающего воздуха, °С

от -10 до +40

- относительная влажность окружающего воздуха при

температуре 25 °С, %, не более - атмосферное давление, кПа

90

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом или в виде голографической наклейки.

Таблица 5 - Комплектность ваттметра

Наименование

Обозначение

Количество

Ваттметр поглощаемой мощности М3-1-1500 «Нарцисс»

М3-1/50, или М3-20/50, или М3-100/50, или М3-500/50, или М3-1500/50

1 шт.

Адаптер питания сетевой

-

1 шт.

Кабель USB A - mini USB

-

1 шт.

Элементы питания АА

-

3 шт.

Переход ВЧ

-

1 шт.

Кабель ВЧ

только для модификаций М3-20/50; М3-100/50; М3-500/50; М3-1500/50

1 шт.

Руководство по эксплуатации

РАПГ.461512.010 РЭ

1 экз.

Методика поверки

М3-1-1500 МП

1 экз.

Поверка

осуществляется по документу М3-1-1500 МП «Ваттметры поглощаемой мощности М3-1-1500 «Нарцисс». Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27 марта 2020 года. Основные средства поверки:

-    измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-804/1», регистрационный номер 52992-13 в Федеральном информационном фонде;

-    датчик средней мощности NRP-Z91, регистрационный номер 70829-18 в Федеральном информационном фонде;

-    генератор сигналов N5182B с опциями 1ЕА, 1EQ, UNV, UNY; регистрационный номер 53063-13 в Федеральном информационном фонде;

-    генератор сигналов произвольной формы 33511В, регистрационный номер 53565-13 в Федеральном информационном фонде;

-    вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ваттметров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке ваттметров в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

РАПГ.461512.010 ТУ Ваттметры поглощаемой мощности М3-1-1500 «Нарцисс». Технические условия
